可调式工业锁扣结构三维设计

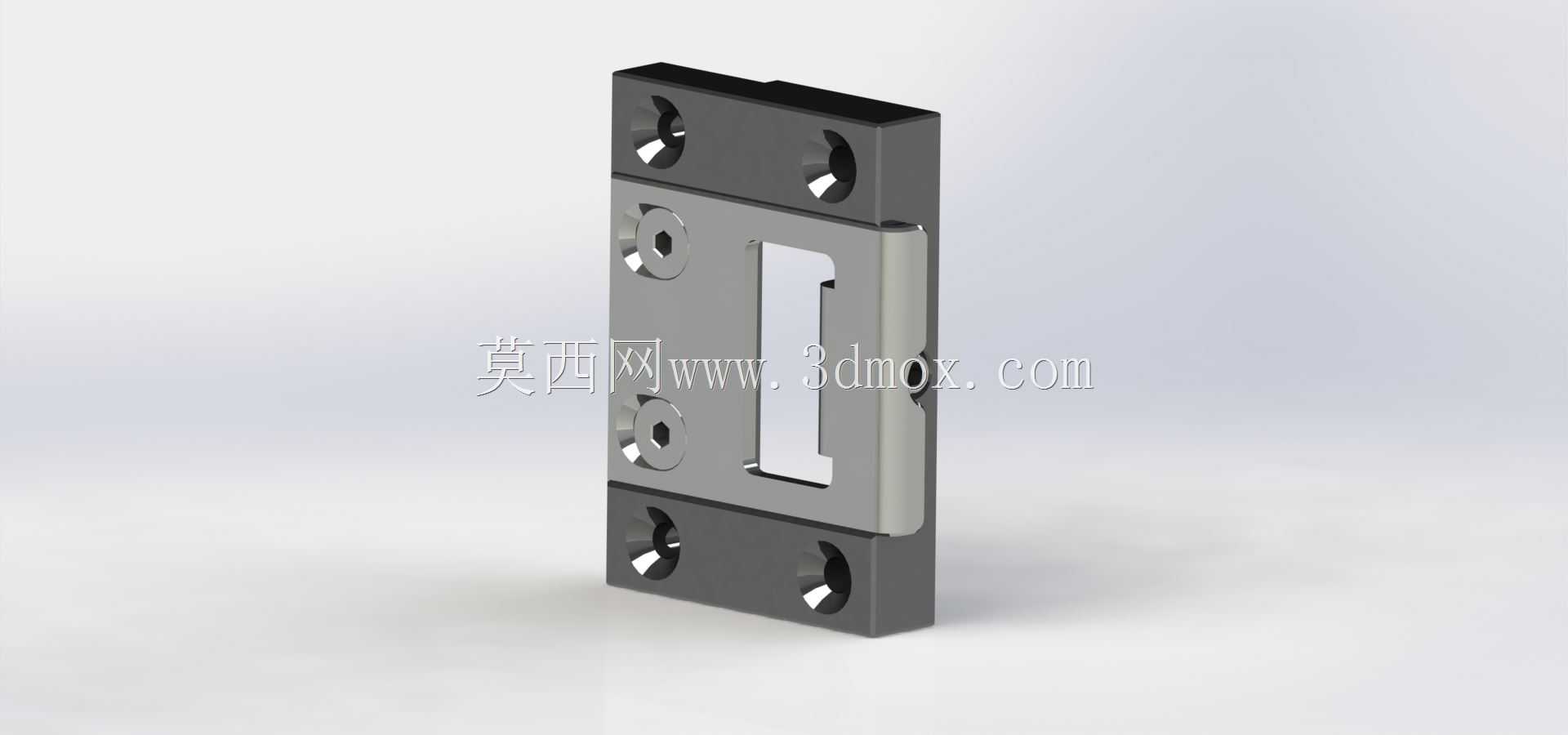

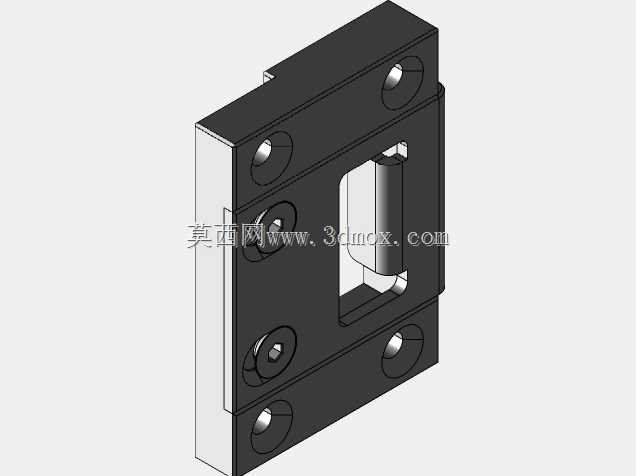

　　这类可调锁扣常应用在工业机柜、检测设备防护门、传感器安装防护舱、小型仪器仪表外罩的开合锁紧场景中，区别于普通固定锁扣，它的核心优势是可以在安装完成后微调扣合间隙，抵消钣金加工、型材拼接带来的装配公差，避免出现门体关不严、锁扣扣合过紧磨损快、长期使用松脱晃动的问题。从结构设计来看，这款锁扣采用分体式叠层结构，底部为带沉头安装孔的固定基座，中间是可横向微调的锁舌配合板，上层为带导向槽的扣合承载板，所有安装孔都做了沉头处理，安装后螺丝端面不会突出构件表面，不会剐蹭周边走线或者操作人员衣物，也能避免螺丝突出带来的安装干涉。设计时特意将调节行程控制在合理区间，既满足常规装配公差的补偿需求，又不会因为调节量过大导致锁扣整体结构强度下降，

　　锁舌配合的槽口做了圆角过渡，扣合时不会出现卡滞，即便门体存在轻微的形变偏差，也能顺利滑入扣合位完成锁紧。安装边界方面，这款锁扣整体为矩形板式结构，四个角的安装孔位对称分布，适配常用的M4、M5沉头螺丝，安装时不需要在门板或者框架上做复杂的异形开孔，只需要按照孔位坐标打对应的沉头孔即可固定，固定基座和可调板之间的调节采用腰型孔导向，调节时松开固定螺丝就能横向移动调整位置，调整到位后拧紧螺丝即可锁死，不需要额外的调节紧固件，减少了零件数量也降低了后期维护的难度。在实际设备应用中，这类锁扣多用于需要频繁开合检修的防护部位，比如传感器安装舱的检修门，日常需要定期开盖校准传感器参数，锁扣的扣合力度适中，不需要借助工具就能手动开合，

　　同时扣合后有足够的锁紧力，能避免设备运行过程中振动导致门体意外弹开，也能保证防护门和框架之间的贴合度，满足基础的防尘、防异物进入的防护要求。结构设计上所有棱边都做了倒角处理，没有尖锐的毛刺棱角，安装和调试过程中不会划伤操作人员，构件的叠层配合面都做了平面度处理，贴合紧密不会出现攒动，长期反复开合也不会出现松动移位，相比普通的固定搭扣，它的容错率更高，对加工精度的要求更低，能有效降低整体设备的装配工时，也减少后期售后因为锁扣适配问题产生的维护成本。
