可转动滑动式重载金属铰链结构设计

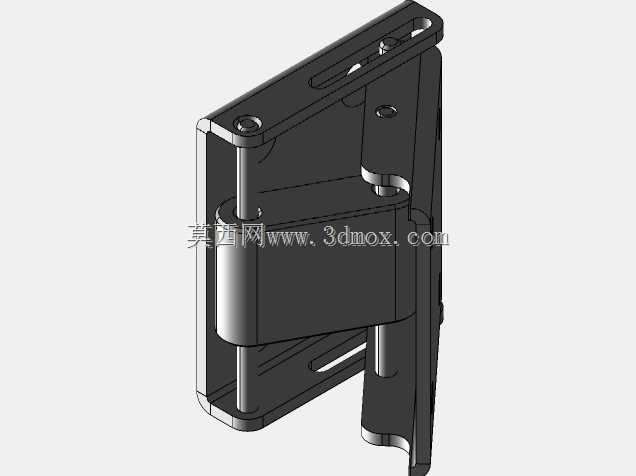

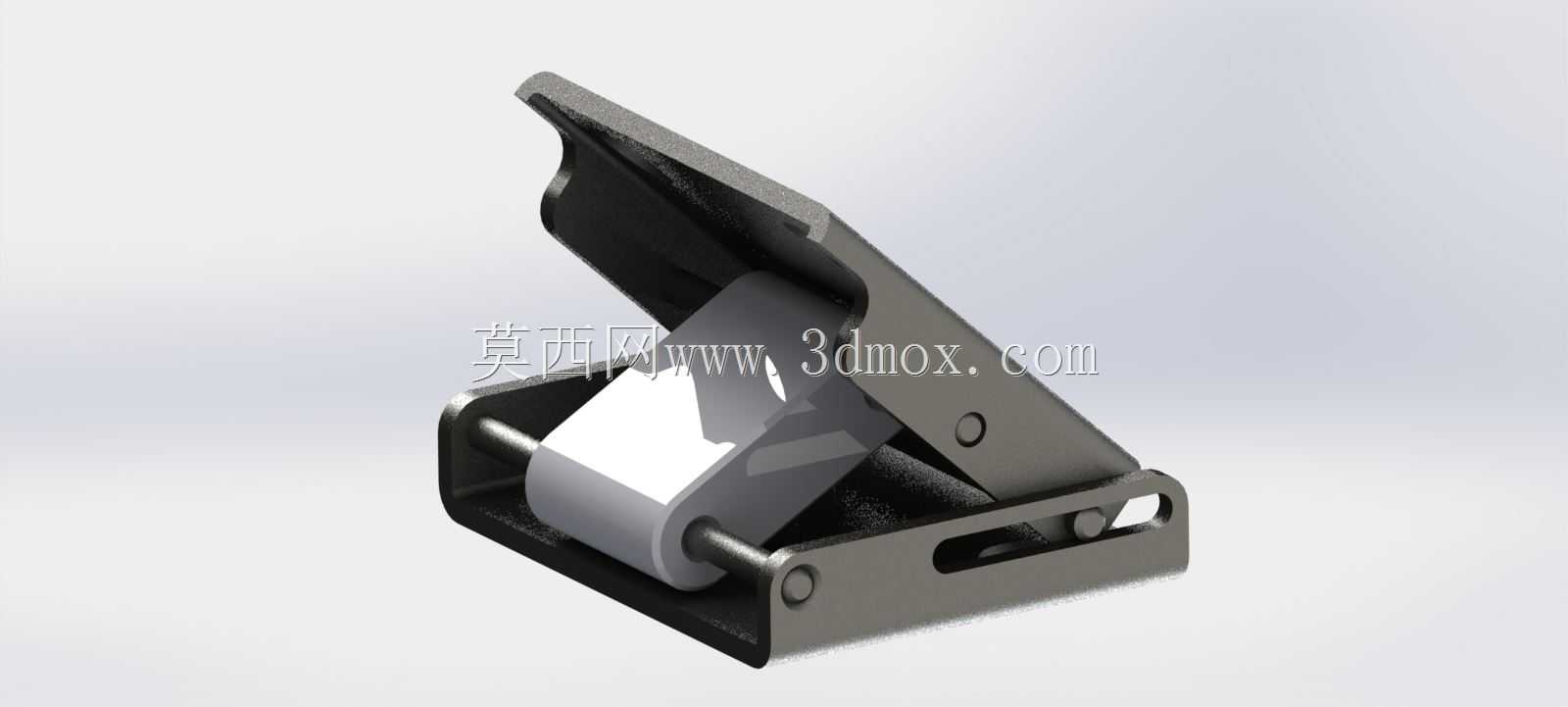

　　这款铰链结构在常规铰接转动的基础上集成了滑动行程，区别于普通定轴铰链仅能实现绕固定轴翻转的功能，可同时满足开合过程中的角度变化与位置补偿需求，在工业设备舱门、重载设备检修盖板、特种车辆侧开舱体等场景中适配性极强。不少场景下舱门开合会受到周边管线、凸起结构的干涉，普通铰链翻转时门体绕固定轴做圆弧运动，很容易剐蹭周边部件，这款带滑动功能的铰链在翻转初始阶段可先带动门体沿滑槽方向平移一段距离，避开干涉区域后再完成转动开合，能大幅降低舱门安装时的空间预留要求。从结构设计来看，主体采用弯折钣金件作为上下安装基座，基座上预留了沉头安装孔，安装时螺栓头可完全沉入孔内，不会突出表面影响门体贴合度；中间的连接块通过销轴分别与上下基座铰接，

　　下基座上开设的长条形滑槽为滑动行程提供导向，销轴在滑槽内的移动间隙经过严格控制，既保证滑动顺畅无卡滞，又不会出现过大旷量导致门体晃动。设计时特意将转动销轴与滑动销轴做了等直径处理，加工时可采用同规格的圆柱销，减少备件种类，降低后期维护成本；钣金基座的弯折处做了圆角过渡，避免应力集中导致长期开合后出现根部断裂，表面做了发黑处理，兼顾基础防锈与耐磨性能。安装边界方面，上下安装面的孔位间距经过匹配优化，闭合状态下整体厚度控制在较小范围内，不会在舱体与门体之间留下过大缝隙；滑动行程的长度根据常规舱门的干涉避让需求设定，转动角度覆盖0到90度以上的开合范围，可满足绝大多数侧开、上开舱门的使用需求。在实际选型应用中，

　　这类铰链通常成对安装在舱门一侧，安装时需要保证两侧铰链的滑槽方向平行，否则会出现滑动卡滞的问题；相比普通铰链，它的承载能力更强，中间连接块的受力经过分散设计，不会出现单点应力过大的情况，可适配厚度较大、重量较高的金属舱门，在工程机械、户外机柜、专用设备等领域的应用十分广泛，能解决很多常规铰链无法应对的安装空间受限、开合路径有干涉的实际工程问题。
