工业设备用转角连接铰链结构设计

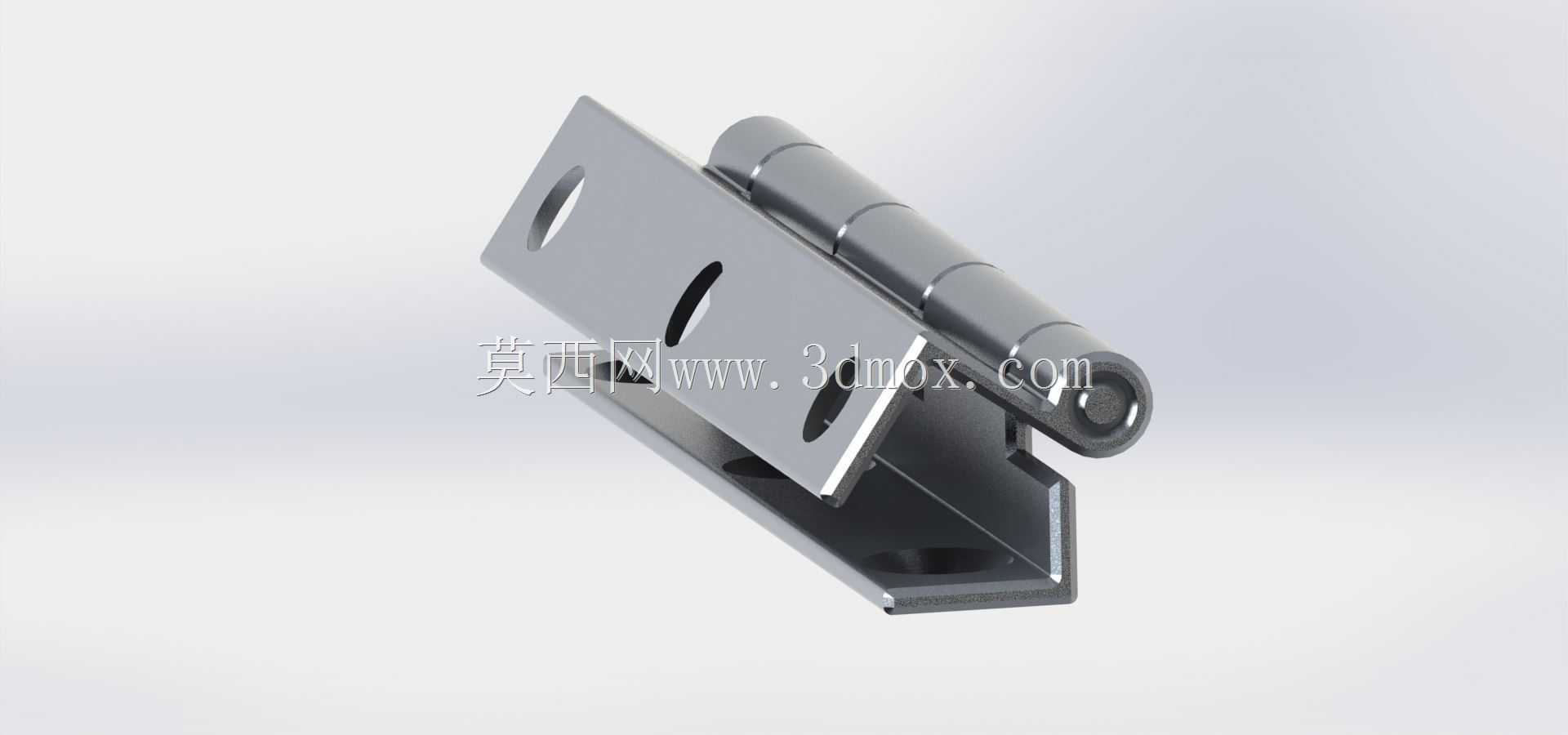

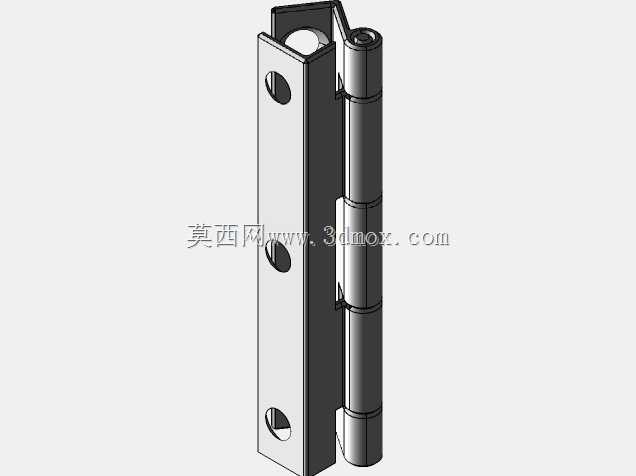

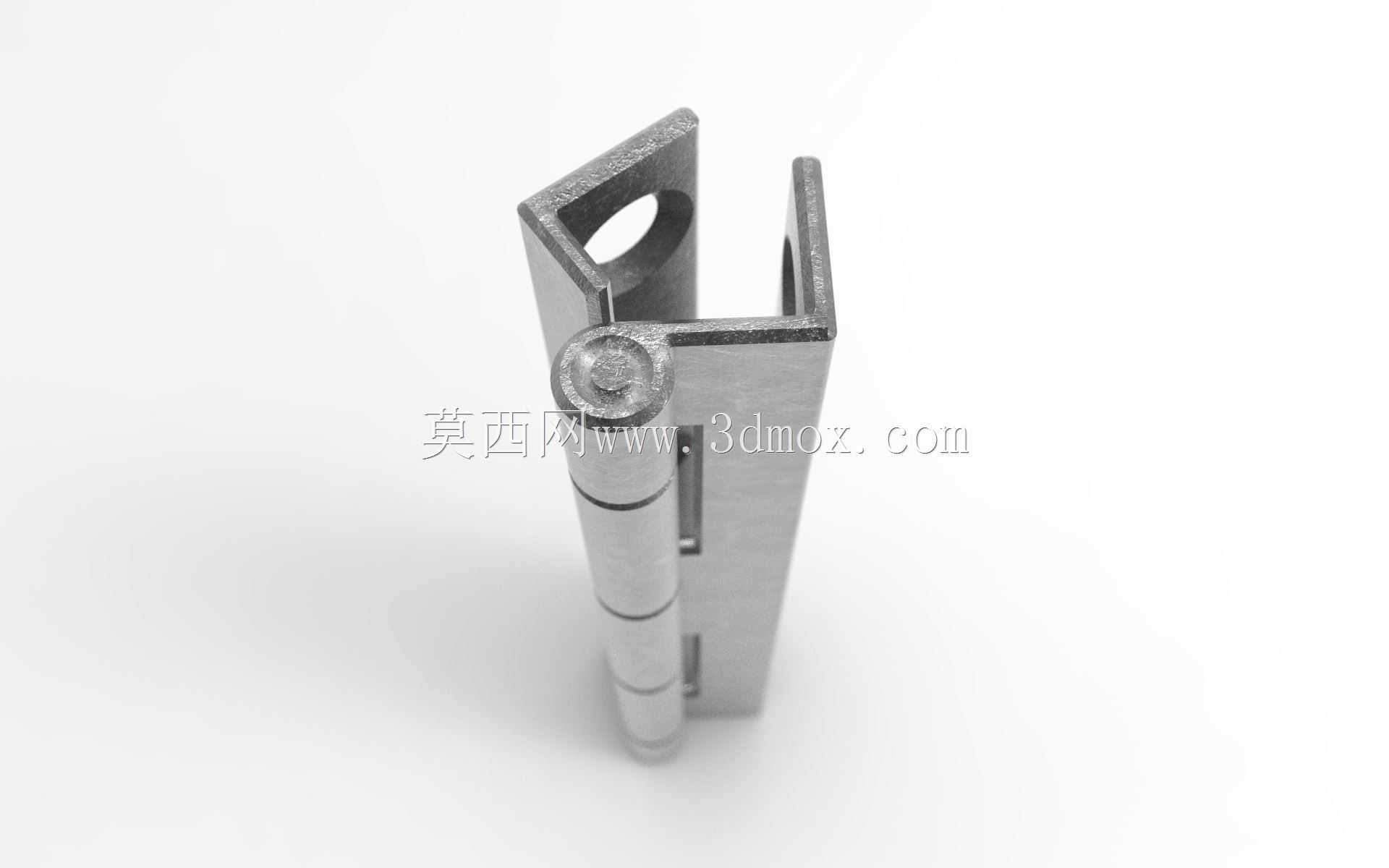

　　在各类工业机柜、检测设备外壳、仪器仪表防护舱的结构设计中，转角位置的铰接部件一直是容易被忽略却直接影响设备开合体验与密封性能的关键零件，这款转角铰链正是针对直角转角位的安装需求开发的专用铰接件。不同于普通平面合页仅能适配同平面门板与框架的连接，这款铰链采用L型弯折的底座结构，可直接贴合设备90度转角的框架棱边安装，无需在转角处额外加工拼接安装面，大幅减少框架钣金的加工工序，同时避免多零件拼接带来的安装累积误差，能有效提升转角位置的结构整体性。从功能特性来看，铰链的卷圆转轴部分采用多段式筒状卷边结构，相比单段整长卷边，这种分段设计既能保证转轴的同轴度，又能降低长卷边加工时的圆度误差，转动过程中不会出现卡滞、晃动的问题，开合阻尼均匀，

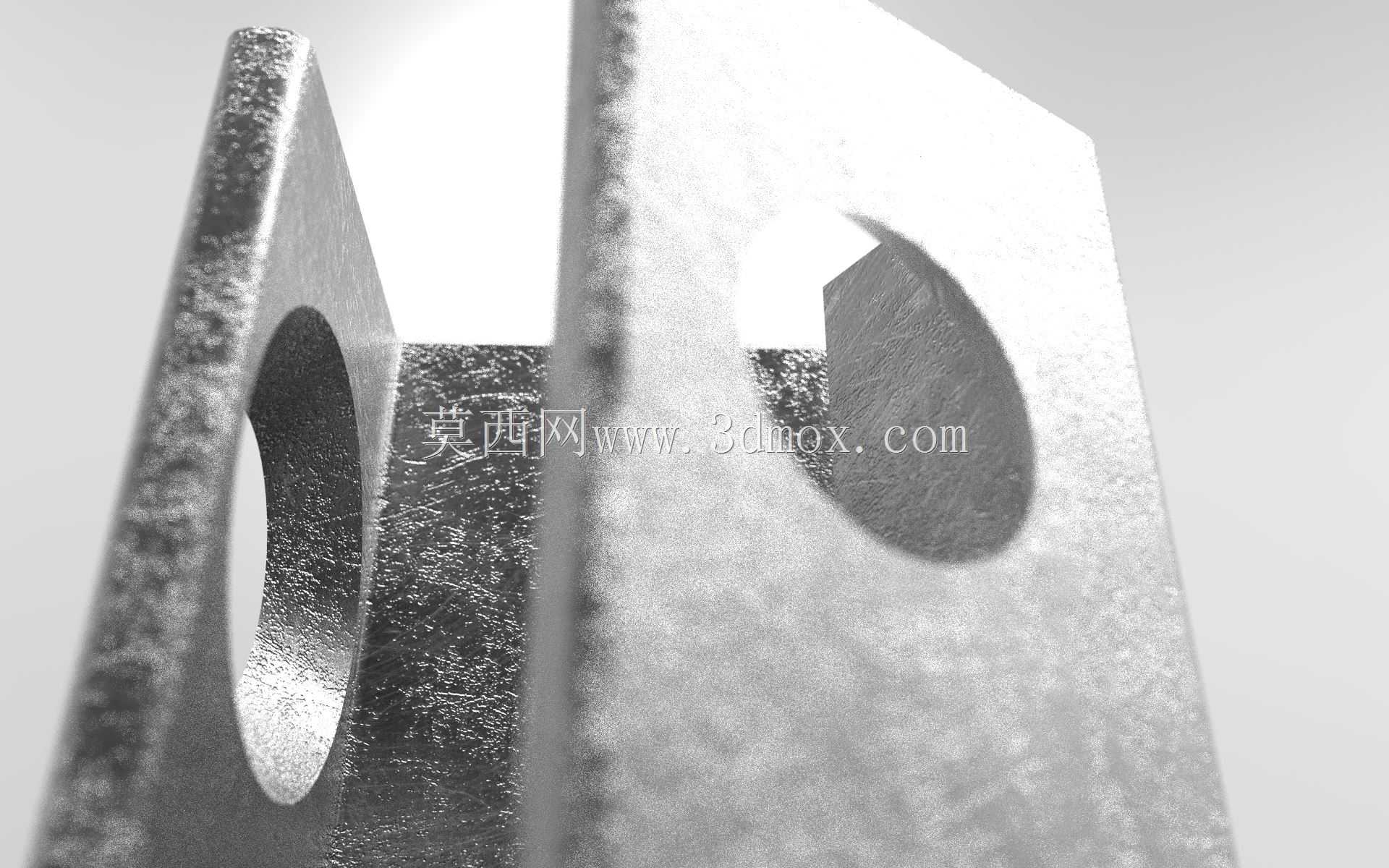

　　长期使用后磨损量更小，能满足设备数千次开合的使用寿命要求。安装板上预留的长圆孔与圆孔组合的安装位，给现场安装留出了足够的调整余量，既可以通过圆孔实现精准定位，也能通过长圆孔补偿框架焊接、钣金折弯带来的位置公差，降低对零件加工精度的苛刻要求，适配不同加工精度等级的设备框架。设计过程中，工程师特意将铰链的转动间隙控制在合理范围，既保证转动顺畅无阻滞，又能控制门板闭合后的晃动量，配合设备上的密封胶条使用时，能保证转角位置的胶条压缩量均匀，不会出现局部密封不严的问题。从安装边界来看，这款铰链的整体厚度较薄，安装后突出设备表面的高度很小，不会在设备转角处形成突兀的凸起，既避免设备搬运过程中磕碰剐蹭，也能让设备外观更简洁规整，

　　适配各类工业检测仪器、自动化设备防护门、电气柜转角门的安装需求。在实际选型应用中，这类转角铰链尤其适合框架采用型材折弯或钣金拼焊的小型设备，无需额外设计转角转接件，直接通过紧固件即可完成固定，能有效缩短结构设计周期，减少非标定制零件的数量，降低设备整体的制造成本。
