传感器配套限位触发金属撞板结构

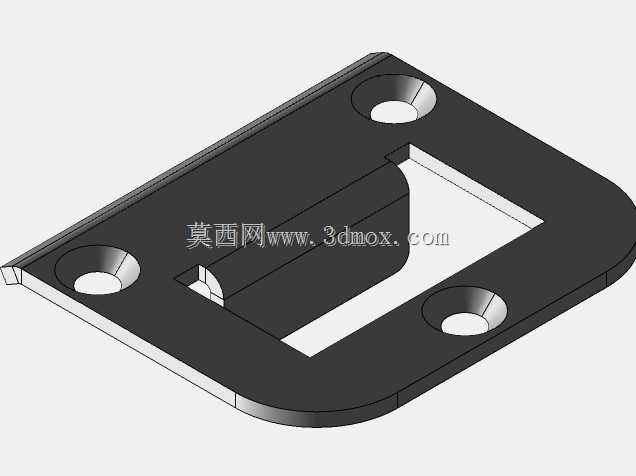

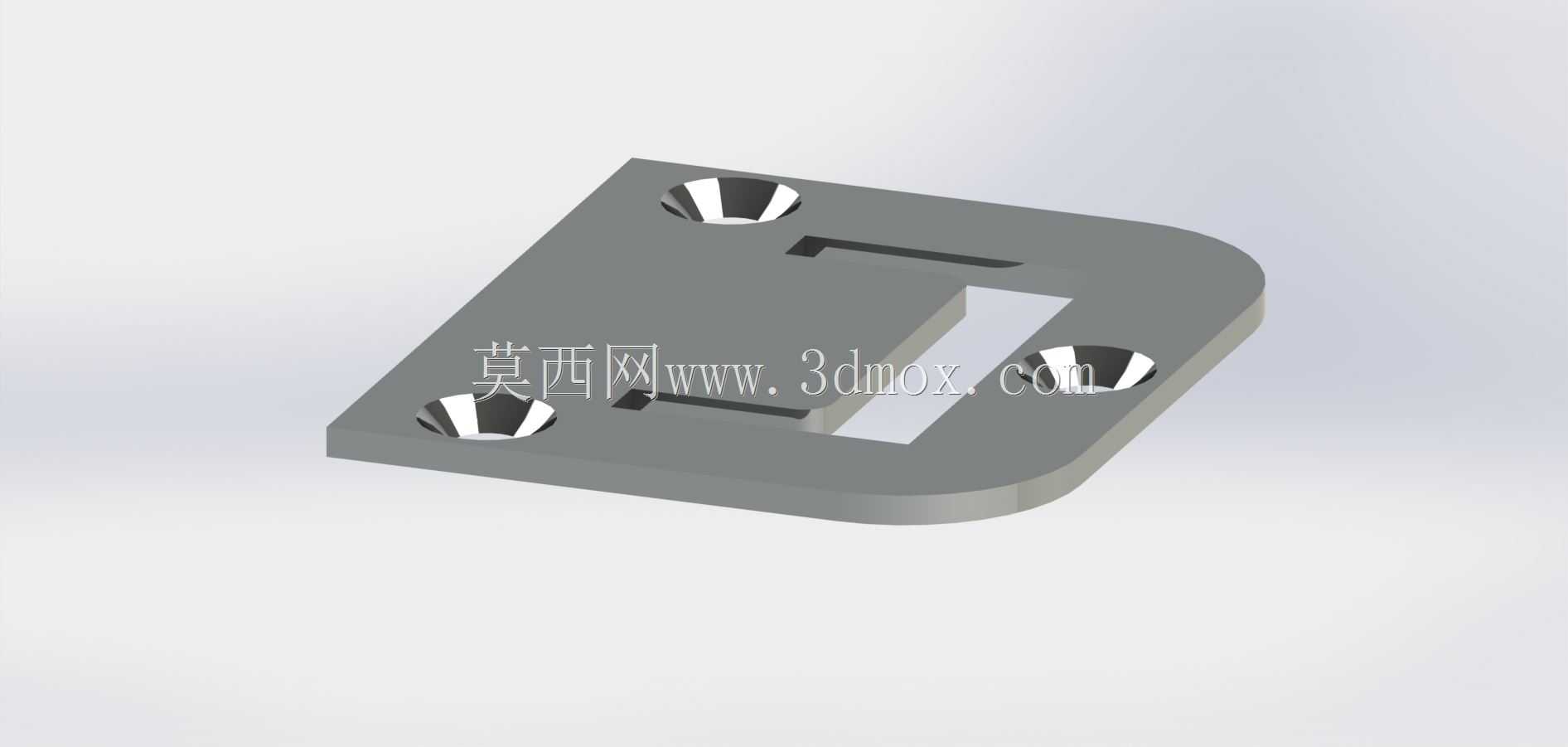

　　这款金属撞板主要配套接触式传感器使用，在自动化生产线、物料输送工位、设备行程限位场景中承担触发信号传递的作用，当运动部件行进到预设位置时，部件端面会与撞板的垂直触发面接触，通过刚性传导将位移压力传递到传感器触头，完成位置信号的触发输出，避免运动部件直接撞击传感器本体造成传感元件损坏，延长检测元件的使用寿命。从结构设计来看，整体采用一体化铣削成型的板式结构，主体安装面做了圆角过渡处理，避免尖锐边角在安装调试过程中划伤操作人员，也能减少应力集中带来的结构形变风险。安装面上设置了两个沉头安装孔，孔位做了锪平处理，装配时内六角螺栓可以完全沉入孔内，不会突出安装平面，保证撞板与安装基座的贴合度，避免安装后出现翘曲偏移，

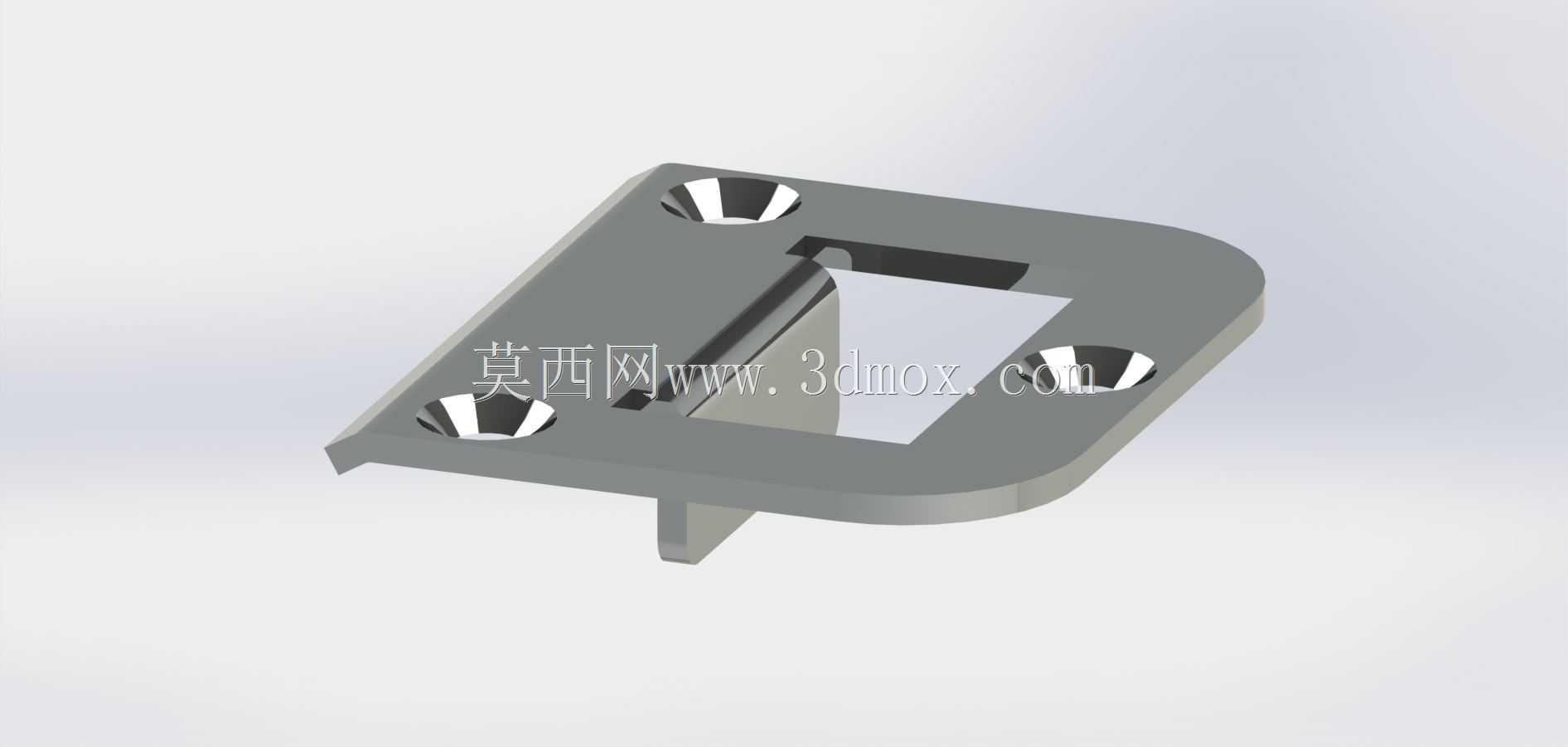

　　两个安装孔的中心距经过适配调校，能匹配市面上多数常规支架的安装孔位，不需要额外做扩孔或者转接处理。触发面与安装面呈垂直布置，衔接处做了窄槽让位设计，一方面可以减少加工过程中的材料去除量，降低整体构件重量，另一方面能在触发接触时预留微小的形变缓冲空间，避免长期刚性撞击导致安装面与触发面的垂直度出现偏差，影响信号触发的精度。安装边界方面，整体安装面的外轮廓尺寸适配小型传感器的安装空间，不会占用过多的设备安装位，在紧凑的工装布局中也能顺利完成装配，触发面的伸出长度经过计算，既保证运动部件接触时有足够的接触面积，不会出现滑脱漏触发的问题，也不会因为伸出过长导致在运动过程中与其他相邻构件发生干涉。在实际选型使用时，

　　需要注意将撞板的安装面与传感器的触头轴线保持垂直，保证触发时受力方向与触头的运动方向一致，减少侧向力对传感器内部弹性元件的损伤，沉头孔装配时要控制螺栓的锁紧扭矩，避免扭矩过大导致沉孔周边出现压痕形变，影响安装平面的平面度。这款结构没有多余的冗余设计，所有的型面、孔位、让位结构都围绕实际使用场景的需求设置，没有为了外观增加不必要的曲面或者装饰结构，完全服务于工业场景下的可靠触发、便捷安装、长期耐用的核心需求，在输送线挡停工位、工装夹具到位检测、设备硬限位保护等场景中都能适配使用。
