轻量化机械臂臂体结构有限元分析设计

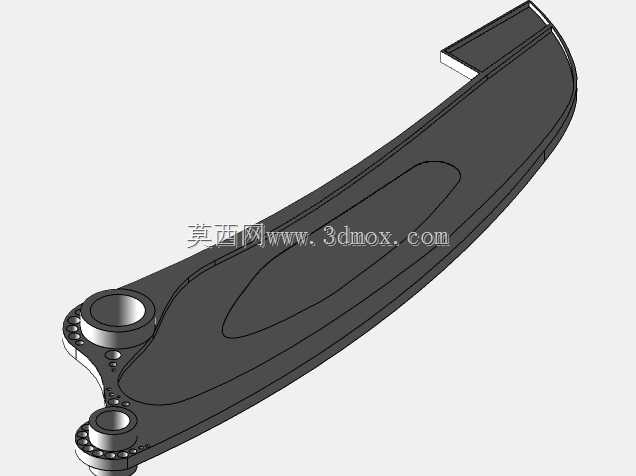

　　该结构件属于多关节工业机械臂的小臂承载臂段，主要应用在轻载搬运、分拣上下料类工业机器人的执行端连接部位，承担末端执行器与大臂关节之间的载荷传递作用，日常作业中需要承受末端工装、抓取工件的静载荷，以及启停、急转过程中的交变冲击载荷，同时要兼顾高速运动下的惯量控制需求，避免臂体自重过大导致关节电机负载冗余、动态响应速度下降。从结构形态来看，该臂段采用弧形流线型的变截面设计，两端设置同轴度要求较高的铰接安装孔位，分别用于连接大臂回转关节与末端腕部关节，安装孔位周边做了局部加厚处理，用于分散铰接位置的集中应力，避免长期交变载荷下出现孔位变形、连接松旷的问题。臂身主体采用薄壁加筋的结构形式，中间区域做了内凹式的减重槽设计，在保证整体抗弯、

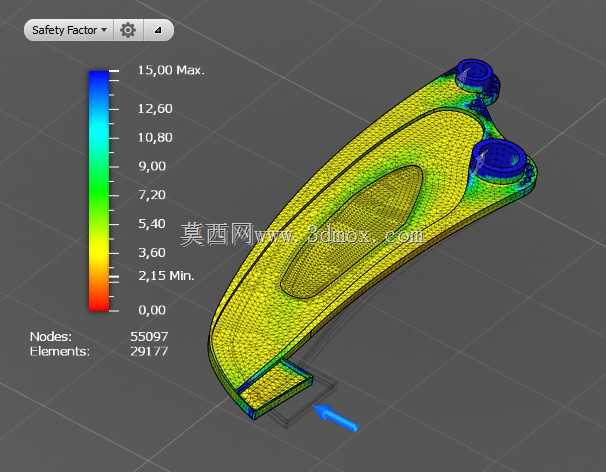

　　抗扭截面模量的前提下，尽可能去除非承载区域的冗余材料，平衡结构强度与自重的矛盾关系。从有限元分析的云图结果可以看到，该结构的安全系数分布呈现明显的区域差异，两端铰接安装位置的安全系数最高，对应云图中的蓝色高值区域，这部分是载荷传递的核心节点，需要预留足够的强度余量应对装配应力与冲击载荷；臂身中段的大部分区域安全系数处于中等区间，对应云图中的黄绿渐变区域，这部分主要承受弯曲与扭转载荷，材料利用率处于合理范围；臂身末端靠近工装连接的位置安全系数相对较低，对应云图中的橙黄低值区域，是整个结构的应力集中薄弱点，也是后续结构迭代需要重点关注的优化区域。在实际设计落地过程中，这类臂体结构需要严格匹配两端关节的安装尺寸边界，

　　铰接孔的中心距公差需要控制在机械臂运动学解算的允许范围内，避免出现运动轨迹偏差；臂身的外轮廓需要预留驱动线缆、气路管线的排布空间，避免运动过程中出现管线剐蹭、拉扯的问题；同时要结合整机的负载参数核算臂体的固有频率，避开关节电机的常用工作转速区间，防止作业过程中出现共振问题，影响末端定位精度与结构使用寿命。目前该结构的自重控制在较低水平，在常规轻载作业工况下的强度储备满足使用要求，后续可针对应力薄弱区域做局部形貌优化，进一步在不降低整体强度的前提下压缩自重，提升机械臂的动态运动性能。
