多规格直柄麻花钻三维结构设计

　　在金属切削加工、木制品开孔、复合材料钻孔等各类机加与现场装配场景中，钻头是消耗量最大的孔加工刀具之一，这套覆盖3-18mm直径区间的直柄麻花钻结构，完全匹配常规台式钻床、手持电钻、加工中心刀柄的装夹边界，可覆盖绝大多数常规孔加工的尺寸需求。从结构设计逻辑来看，直径13mm作为规格分界点，是结合了常规钻夹头的最大夹持能力、小直径钻头的刚性冗余、大直径钻孔的切削扭矩承载需求做的划分：直径13mm及以下的钻头采用等直径直柄结构，可直接适配通用13mm规格钻夹头，无需转换套即可快速装夹，换刀效率更高；直径超过13mm的规格，在柄部做了减径处理，既保证钻芯部分的刚性满足大直径切削的扭矩传递要求，又能兼容常规车间通用的13mm钻夹头，

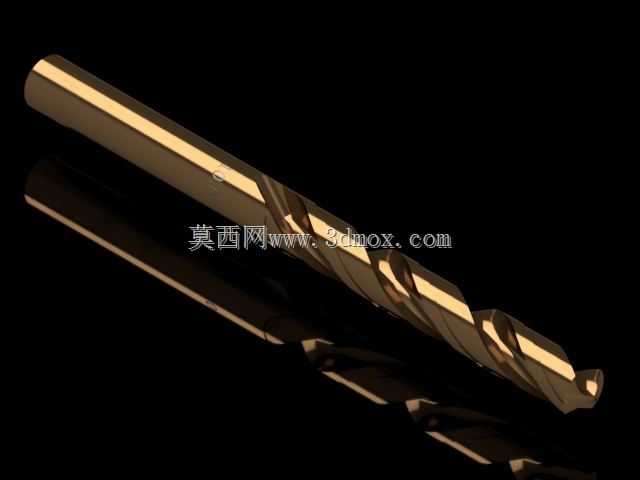

　　降低现场工装适配成本。模型完整还原了麻花钻的核心结构特征：两条对称分布的螺旋排屑槽，槽型角度按照通用高速钢钻头的标准参数设计，钻孔过程中切屑可沿螺旋槽顺畅排出，避免切屑堵塞孔壁造成孔径超差或钻头崩损；钻尖部分采用标准118度顶角设计，横刃修磨结构符合常规通用钻头的切削角度要求，切入工件时定心性能稳定，不会出现钻尖偏移导致的孔位偏差；刃带部分的间隙设计也做了还原，既保证钻孔过程中钻头的导向精度，又能减少刃带与孔壁的摩擦，降低钻孔时的切削热累积。从实际应用场景来看，3-10mm直径区间的钻头主要用于薄板件的安装孔加工、小型零件的定位孔钻削，适配电子装配、五金件加工、家具组装等场景的钻孔需求；

　　10-13mm区间的钻头可满足常规连接件的过孔加工、螺纹底孔钻削，是机械装配、设备维修场景中使用频率最高的规格段；13mm以上的大直径钻头，主要用于厚板材的开孔、管道安装的过孔加工、设备基座的固定孔钻削，这类大直径钻头在设计时特意强化了钻芯厚度，避免大进给切削时出现钻杆折断的问题。整套模型的外形尺寸完全遵循通用五金刀具的行业标准，直柄部分的公差、螺旋槽的导程、钻尖的切削角度都和量产实物保持一致，可直接用于钻加工工装的装配模拟、钻孔工序的干涉检查、刀具库的参数搭建，也能作为非标刀具二次设计的基础模型，帮助结构设计人员快速完成孔加工相关的方案验证，减少建模时的重复工作量。
