工业导向滚轮组件三维结构设计

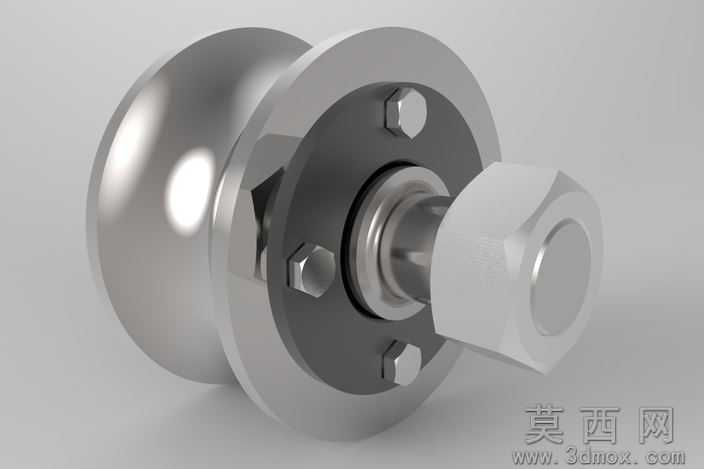

该作品为工业导向滚轮组件的三维建模设计成果，整体采用Autodesk Inventor完成全参数化建模与装配约束搭建，建模过程严格遵循机械设计的公差配合规范，对各零件的尺寸关联、装配间隙做了精准的参数化定义，确保模型可直接用于后续工程图导出与生产参考。模型主体包含带圆弧导向面的金属滚轮本体、中心连接轴、端部锁紧六角螺母、周向固定内六角螺钉四大核心部件，滚轮的导向曲面做了平滑过渡处理，建模时通过扫掠与圆角特征组合实现曲面的连续曲率，避免应力集中的结构缺陷。材质渲染阶段，滚轮主体与轴类零件采用抛光不锈钢材质，通过调整金属粗糙度、反射率参数还原真实金属的高光质感，锁紧螺母与固定螺钉采用镀锌钢材质，区分不同零件的表面处理工艺差异，渲染时添加了柔和的环境光与定向补光，突出零件的轮廓层次与金属表面的光影细节，让整体装配效果更具真实工业质感。结构设计上，滚轮通过中心轴实现转动支撑，周向三颗内六角螺钉完成滚轮与内侧安装座的固定，端部六角螺母实现轴向锁紧，整体结构紧凑，可适配各类直线导向、轨道行走的工业场景，装配过程完全按照实际机械装配流程添加约束，转动副、固定副的约束设置符合真实机械运动逻辑，可直接用于运动仿真验证。设计思路围绕工业场景的实用性展开，在保证滚轮导向精度的前提下优化了零件的加工工艺性，所有零件均采用常规机械加工可实现的结构，无特殊工艺要求的异形结构，同时兼顾了装配的便捷性，各紧固件的操作空间预留充足，方便现场安装与后期维护更换。
