开槽锁紧型城堡螺母三维结构设计

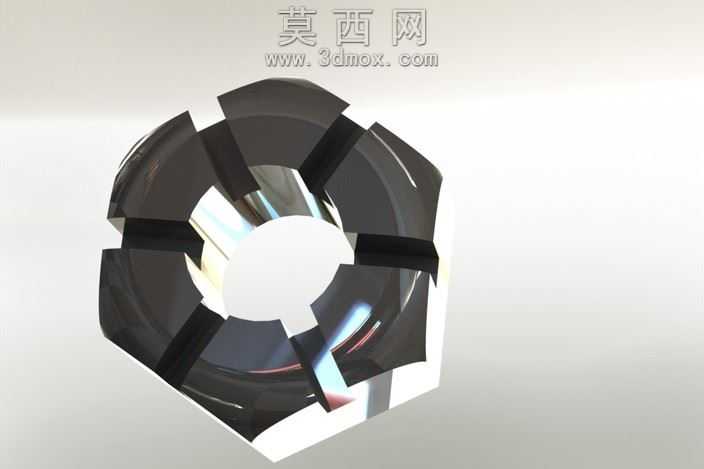

本作品为城堡螺母的三维参数化建模成果，建模过程采用主流三维机械设计软件完成，整体结构严格遵循机械紧固件的通用设计规范。建模初期先绘制六角螺母的基础轮廓草图，通过拉伸特征生成螺母的主体基体，保证六角外形的对边尺寸、对角尺寸符合通用紧固件的公差要求，基体高度按照城堡螺母的标准规格设定，为后续开槽结构预留足够的加工余量。顶部开槽结构是该螺母的核心特征，建模时通过在基体顶面绘制均匀分布的槽型草图，采用切除拉伸特征生成六处等距分布的径向通槽，槽的宽度、深度均匹配配套开口销的安装尺寸，槽口边缘做了微小的倒角处理，既避免装配时划伤操作人员，也能消除应力集中风险，提升零件的结构强度。内螺纹特征采用软件自带的螺纹命令生成，螺纹规格、牙型、螺距均符合普通公制螺纹的标准参数，螺纹收尾处做了退刀槽结构设计，保证螺纹加工的工艺合理性。材质渲染阶段选用金属黄铜材质，调整材质的反射率、粗糙度参数，模拟出金属零件表面的金属光泽与细微的磨砂质感，同时添加环境反射效果，让模型的渲染效果更贴近真实金属零件的视觉表现，渲染背景采用渐变深灰色调，突出螺母主体的结构细节。该城堡螺母属于锁紧类紧固件，使用时配合螺栓杆部的径向孔，在螺母拧紧后将开口销穿过槽口与螺栓孔，即可实现螺母的防松锁止，避免设备运行过程中因振动导致螺母松动脱落，广泛应用于振动工况下的机械连接场景。建模过程中所有特征均采用参数化驱动，后续可根据不同的规格需求快速修改尺寸参数，生成对应规格的城堡螺母模型，模型结构完整无破面，可直接用于装配模拟、工程图生成以及3D打印验证等场景。
