烧烤用不锈钢网架结构三维设计

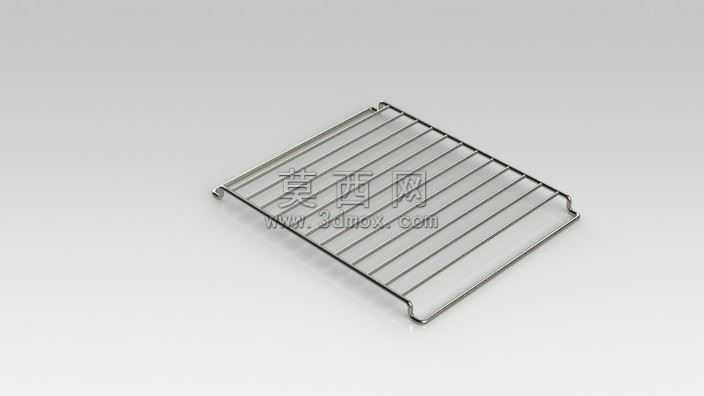

本作品为烧烤场景使用的金属网架三维建模设计，建模过程采用SolidWorks软件完成全参数化构建，首先通过草图绘制确定网架整体外轮廓尺寸，以矩形为基础轮廓绘制边框路径，再根据网格排布间距绘制等距平行直线作为栅格筋条的路径基准。建模阶段采用扫描特征完成单根筋条的实体生成，通过线性阵列特征快速完成所有横向筋条的排布，再对两端的弯折支撑脚进行单独建模，通过折弯特征模拟金属线材的冷弯成型效果，保证支撑脚的弯折角度与网架主体的衔接过渡自然，无结构干涉。材质设置阶段选用食品级304不锈钢材质，调整材质的金属度、粗糙度参数，还原不锈钢线材的哑光金属质感，渲染阶段采用工作室环境光，多角度展示网架的整体结构与细节特征，通过阴影效果突出网架的立体形态与栅格间隙。结构设计上充分考虑烧烤场景的使用需求，栅格间距经过合理计算，既可以避免小型食材掉落，又能保证热量充分向上传递，两端的支撑脚采用下折式设计，既可以直接架设在烧烤炉体上方，也可作为独立置物架放置在台面上使用，整体结构无多余零件，为一体化焊接成型结构，建模时还原了焊接位置的衔接细节，保证结构强度符合日常使用的承重要求。设计思路围绕实用化、易加工的核心方向展开，整体结构简洁规整，所有筋条采用等直径金属线材，便于生产时的下料加工，无复杂曲面结构，降低了生产制造的难度，同时栅格的排布均匀，既保证了整体的承重能力，也兼顾了视觉上的规整美观，适合家用烧烤、户外烧烤等多种场景使用，建模过程中对所有尺寸进行参数化约束，可根据不同的烧烤炉尺寸快速调整整体长宽、筋条间距、支撑脚高度等参数，适配不同的使用需求。
