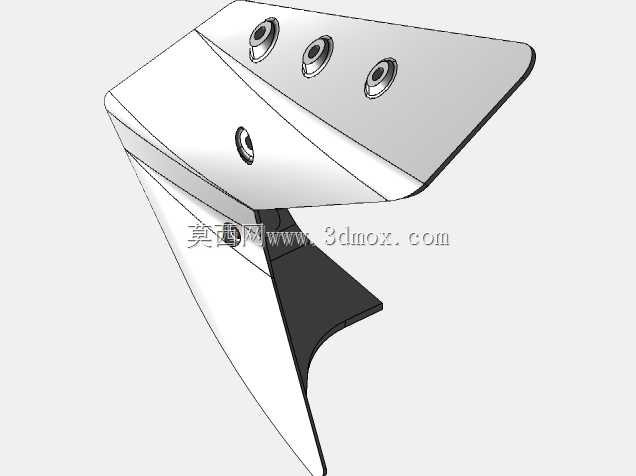

汽车前照灯掠射器腔铝注射模加工结构

　　这套铝注射模对应的加工对象是汽车前照灯内部的掠射器腔构件，这类构件属于车灯光学系统的核心结构件，直接决定前照灯近光区域的光线掠射角度与防眩目效果，在整车灯具装配环节中，需要和灯壳、反光碗、LED光源模组完成精准对位，公差要求控制在丝级，避免光线偏移导致的配光不合格问题。从结构设计来看，型腔整体采用随形曲面布局，贴合掠射器腔的异形薄壁结构特征，分型面沿着构件的最大轮廓边线设置，尽可能减少飞边产生的概率，进胶点选择在构件非光学面的侧端位置，避免进胶痕迹影响光学面的粗糙度要求。在实际CNC三轴加工场景中，这套型腔的加工需要先完成毛坯的六面找平，针对曲面区域采用分层铣削策略，粗加工阶段留0.3mm的精加工余量，

　　半精加工阶段优化刀路轨迹减少接刀痕迹，精加工时针对四个安装孔位采用先钻后铰的工艺，保证孔位的同轴度与位置度满足后续装配要求，孔位周边的凸台结构做了0.5mm的倒角处理，避免装配时出现应力集中导致的构件开裂。型腔的安装边界设置了统一的基准边，和模架的定位槽完全匹配，安装时不需要额外做找正调整，整体外形尺寸适配常规的中小型模架规格，不需要定制非标模架就能完成装配。设计过程中充分考虑了铝模的散热特性，在型腔非成型面的位置预留了冷却水道的安装位，水道距离成型面的距离控制在12-15mm区间，既保证冷却效率均匀，又避免水道过近导致成型面出现温差痕迹。针对掠射器腔的薄壁特征，型腔对应位置做了局部加厚处理，

　　避免注射过程中模腔受力变形导致的构件壁厚不均，同时在顶出位置对应构件的加强筋位置，均匀布置顶杆点位，防止顶出过程中构件出现变形、顶白等缺陷。在实际生产场景中，这类铝制注射模主要用于小批量的车灯试样生产，相比钢模加工周期更短，改模调整更便捷，能够快速响应车灯研发阶段的样件迭代需求，加工完成的型腔经过表面抛光处理后，成型面粗糙度可以达到Ra0.8，满足光学件的表面质量要求，不需要额外做表面处理就能直接用于样件注射生产。
