KN95口罩生产用多轴铣削加工花辊结构

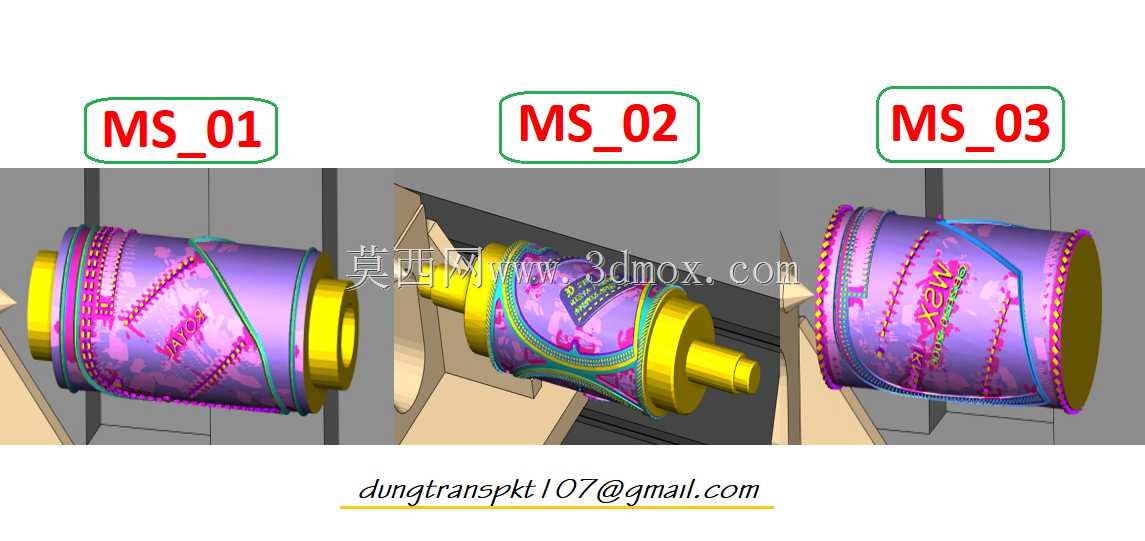

　　这套辊体结构主要配套在KN95口罩自动化生产线的压合成型工位，是决定口罩本体压纹清晰度、封边牢固度的核心执行部件，日常生产中需要承受连续高速运转下的交变压合载荷，同时要保证辊面花纹与口罩面料接触时不勾丝、不卡料，避免生产过程中出现面料拉扯报废的问题。从结构设计来看，整套辊组分为三个不同功能的辊段，分别对应口罩面料的预压定位、主体花纹压合、侧边封边压纹三个工序，每个辊段的表面齿形深度、齿尖圆角都做了差异化处理：预压段齿高较浅，主要作用是把多层堆叠的熔喷布、无纺布初步压合定位，避免高速送料时层间错位；主体花纹段的齿形匹配KN95口罩表面的标准压纹纹路，齿尖做了0.02mm的圆角钝化处理，既保证压痕清晰，

　　又不会压断熔喷布的纤维结构影响过滤效率；封边段的齿形密度更高，压合深度略大于主体段，确保口罩边缘封合后无漏气点。设计过程中优先考虑了辊体的动平衡性能，辊轴两端的安装轴颈做了同轴度公差约束，圆柱度控制在0.01mm以内，避免高速运转时出现径向跳动导致压痕深浅不一的问题。辊体的安装边界适配主流口罩机的机架安装位，两端轴颈的直径、键槽尺寸都匹配标准轴承座的安装尺寸，不需要额外改造机架即可完成替换安装。辊身的有效压合宽度对应KN95口罩的标准片材宽度，两端预留了10mm的无齿段作为安装定位基准，装配时可以靠这个基准快速对齐辊系的平行度，减少现场调试的校准时间。考虑到生产过程中需要定期清理辊面残留的纤维碎屑，辊体表面做了硬质氧化处理，

　　表面粗糙度达到Ra0.8，既耐磨抗刮，又不容易粘附纤维，日常维护时用无尘布擦拭即可完成清洁，不需要拆卸辊组。在加工工艺层面，这类辊体需要通过多轴铣削一次成型辊面花纹，避免二次装夹带来的花纹错位问题，建模时把每个齿形的曲面做了连续相切处理，保证铣削加工时刀具路径顺滑，不会出现接刀痕影响压合质量。辊体内部设计了中空通腔，可以根据生产需求接入加热棒或者冷却水路，适配不同面料材质的压合温度要求，比如加工低温熔喷面料时通入恒温循环水，避免辊面温度过高烫坏面料，加工加厚面料时接入加热组件提升压合粘接力。
