上银MGN15H微型直线导轨滑块结构

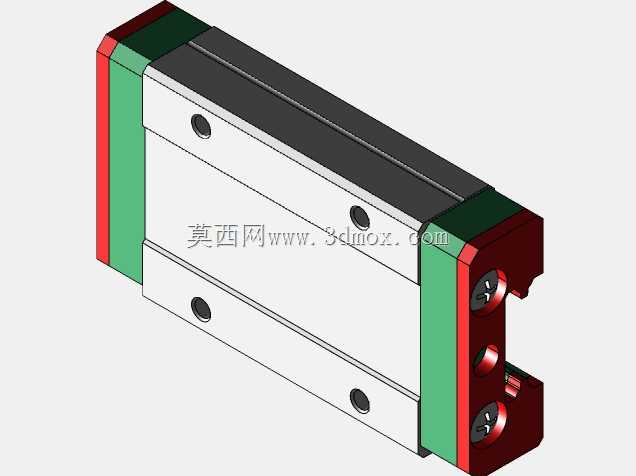

　　在桌面级精密自动化设备、小型检测仪器、3D打印运动轴、半导体取放料机构这类对安装空间有严格限制的场景里，微型直线导轨滑块的选型直接决定了整套运动机构的运行精度与寿命。这款MGN15H规格的滑块属于微型宽幅加长型线性导轨配套部件，相比同尺寸标准长度滑块，加长的滑块本体能够布置更多列滚动体，在同等安装空间下可承受更大的倾覆力矩，适配单导轨支撑的悬臂类运动结构，减少额外辅助导向部件的使用，压缩整体机构的安装尺寸。从结构设计来看，滑块主体采用合金钢基体加工，滚道经过精密磨削处理，与导轨滚道的匹配精度控制在微米级，两端的端盖集成了滚动体循环回流通道与密封结构，端盖外侧的密封唇口能够贴合导轨表面，阻挡加工过程中产生的切屑、

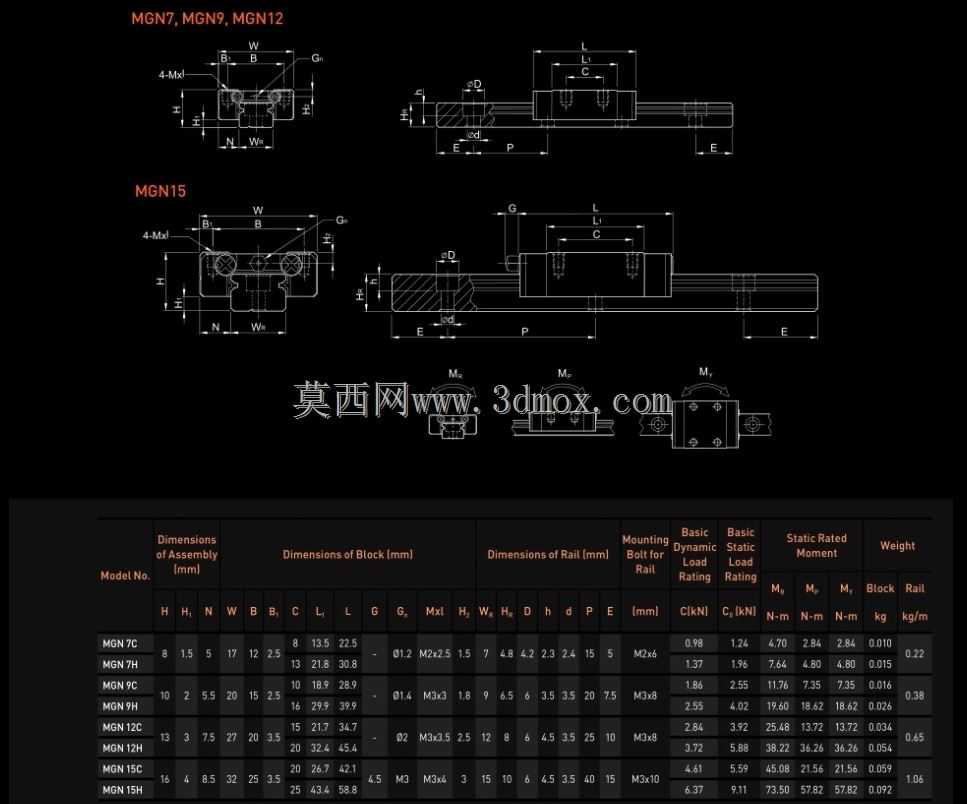

　　粉尘进入滑块内部的滚道区域，避免滚动体出现卡滞或异常磨损。滑块侧面的绿色部件为自润滑储油构件，能够在长期运行过程中缓慢释放润滑脂，延长维护周期，适合安装位置狭窄、后期补脂操作不便的设备内部工位。安装边界方面，滑块顶面预留了四个标准安装螺纹孔，孔位间距与同规格导轨的安装尺寸完全匹配，安装时可直接通过内六角螺丝将负载构件固定在滑块顶面，不需要额外加工转接板；滑块两端的限位结构与导轨端面的限位挡块配合，能够限制滑块的最大行程，避免运行过程中出现滑出导轨的风险。在实际选型应用中，这类微型导轨滑块常被用于小型点胶设备的Z轴升降导向、视觉检测设备的镜头微调滑台、医疗检测仪器的样本移送机构，这类场景的负载普遍不大，但对运动的平顺性、

　　重复定位精度有较高要求，15mm规格的导轨宽度既能够提供足够的支撑刚度，又不会占用过多的设备内部空间，相比更大规格的直线导轨，整体运动副的重量更轻，驱动电机的负载更小，能够提升整套运动机构的响应速度。建模过程中需要重点关注滚道的曲率半径与滚动体直径的匹配关系，端盖回流槽的曲率过渡是否顺滑，这些细节直接决定了滑块运行时的阻力波动与噪音水平，同时要注意安装孔的沉头深度与螺纹有效长度，避免实际装配时出现螺丝顶碰内部滚动体循环通道的问题。滑块两端的注油孔位置也需要与端盖结构对齐，保证后期维护时润滑脂能够顺利进入滚道区域，覆盖所有滚动体接触表面。
