THK径向型不锈钢线性导轨HRW12LRM

　　这款径向型不锈钢线性导轨，在精密传动场景中承担着直线运动导向与载荷承载的核心作用，常见于半导体检测设备、小型精密机床滑台、医疗检验仪器、3C电子组装工位这类对运动平顺性、耐蚀性有较高要求的工况中。不同于宽幅重载导轨的设计取向，该型号采用窄幅滑块结构，适配安装空间紧凑的轻载精密传动场景，不锈钢材质的选用让它可以在洁净车间、轻度腐蚀环境、恒温恒湿实验舱这类普通碳钢导轨易出现锈蚀卡滞的场景下长期稳定运行，无需额外做复杂的表面防锈防护处理。从结构设计逻辑来看，双滑块搭配110mm长度轨道的配置，是为了在有限行程内提升运动部件的抗倾覆能力，滑块内部的滚道采用径向受力优化的型面设计，主要承载垂直于导轨安装面方向的载荷，

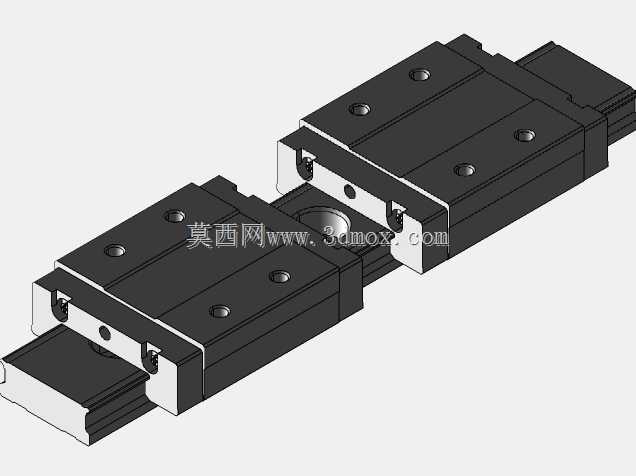

　　同时可承受一定比例的侧向力矩，避免滑台在往复运动过程中出现偏摆卡顿。滑块上的安装孔位采用标准化沉孔设计，可直接通过内六角螺丝与运动滑台锁固，轨道两端预留的安装基准边，能在装配时快速靠紧设备安装基面的定位台阶，减少打表找正的工时，轨道的截面尺寸经过优化，在保证自身刚性的前提下尽可能压缩安装占用空间，适配小型自动化模组的集成需求。在实际选型应用中，这类导轨通常搭配微型伺服电机或者小型气缸作为驱动源，完成短行程的高精度往复位移动作，比如光学镜头的焦距微调滑台、点胶设备的针头位移工位、小型检测探针的升降导向结构，都能看到同类型导轨的应用。建模过程中完整还原了滑块内部的滚珠循环通道结构、两端的密封端盖卡扣结构、轨道的滚道磨削面细节，

　　以及所有安装孔的位置与深度尺寸，装配时滑块与轨道的配合间隙按照精密级导轨的预压等级做了配合约束，可直接用于设备的虚拟装配干涉检查，也能作为同类型导轨选型时的尺寸参考样板，帮助设计人员快速确认安装边界是否满足设备布局要求，避免选型阶段出现尺寸匹配失误。
