肥料生产用滚筒式造粒设备结构设计

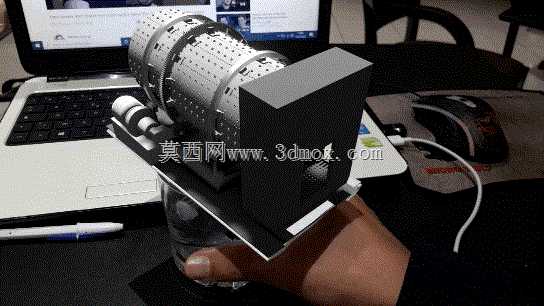

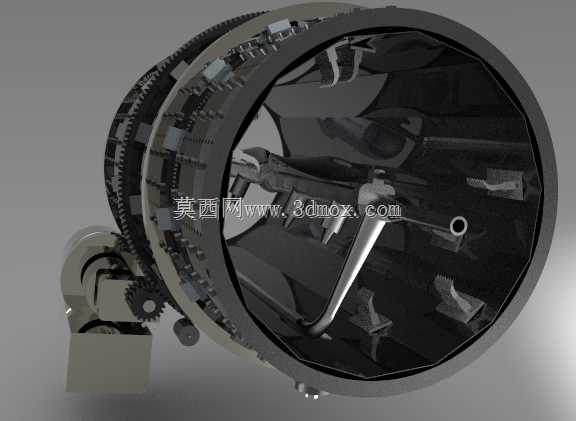

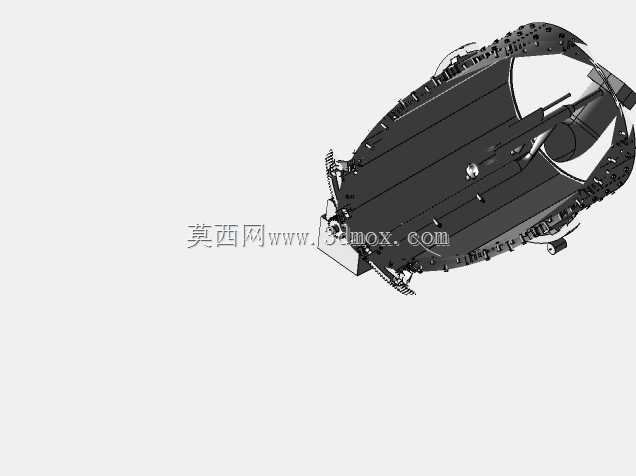

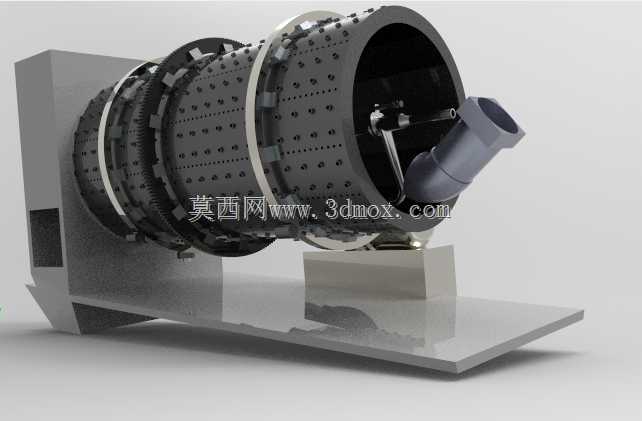

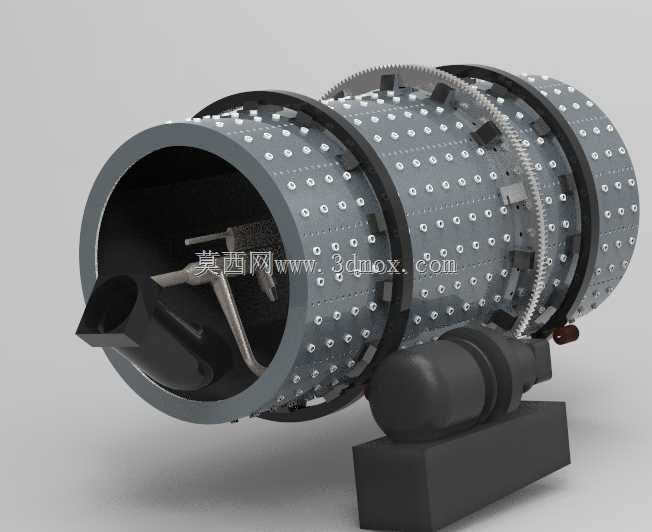

　　这套造粒设备的三维结构，是针对肥料生产工况做的定向设计，核心服务于OCP公司的肥料产线造粒工序，在实际产线布局中，这类设备通常布置在原料混合工序之后、烘干筛分工序之前，承担将混合均匀的粉状肥料原料挤压、滚制成均匀颗粒的核心作用，直接决定最终肥料产品的颗粒均匀度、成粒率与生产连续性。从结构设计逻辑来看，设备主体采用卧式滚筒作为核心成粒构件，滚筒表面密布的成型孔是成粒的关键结构，工作过程中粉状原料进入滚筒内部后，随滚筒转动被带至一定高度后自然滚落，配合内部的刮料、挤压组件，将原料从成型孔中挤出形成规则颗粒，滚筒侧方布置的驱动与传动组件，采用分体式安装座设计，既可以保证传动过程的稳定性，也能在后期维护时快速拆卸更换易损件，

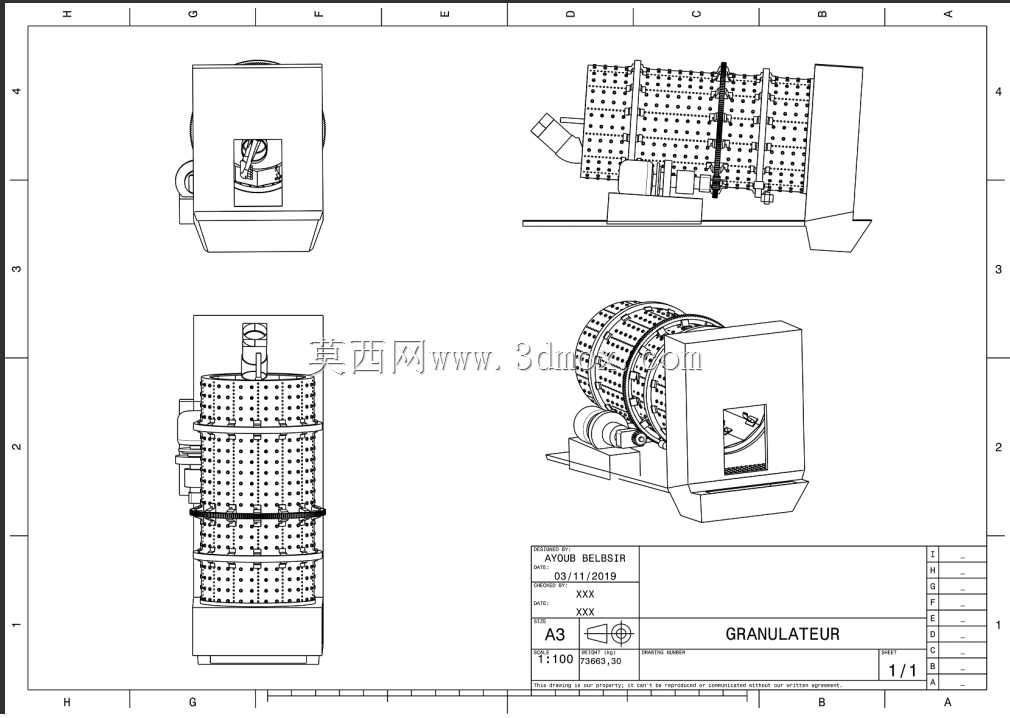

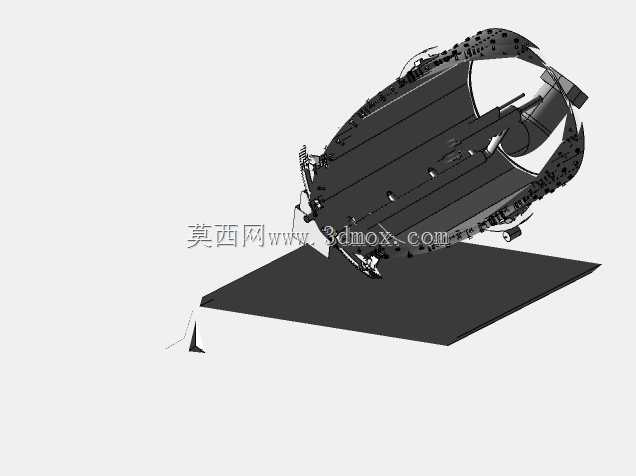

　　无需整体拆解设备主体。设备的安装底座采用加厚钢板焊接结构，预留了与产线机架对接的安装孔位，整体安装边界需要考虑滚筒转动的径向跳动余量，以及侧方驱动组件的检修操作空间，在产线排布时，设备进料端需要对接上游混合设备的出料溜管，出料端则需要预留颗粒下落的导料空间，避免颗粒出料时出现磕碰破碎的问题。设计过程中针对肥料生产的高粉尘、弱腐蚀工况，对滚筒与物料接触的表面做了耐磨层预留，建模时将滚筒与安装座的配合公差做了明确标注，转动部位的轴承安装位预留了密封件的安装槽，避免生产过程中粉尘进入轴承造成卡滞。设备的支撑结构采用侧置立式支座搭配底部承托框架的形式，既可以抵消滚筒转动过程中产生的径向载荷，也能平衡设备启停时的冲击载荷，

　　避免长期运行出现结构变形。从功能特性来看，这款造粒设备的成粒粒度可以通过更换不同孔径的滚筒来调整，适配不同品类肥料的生产需求，传动组件的转速也预留了调节区间，可以根据原料的含水率、粘度调整滚筒转速，保证最优的成粒效果。建模过程中对所有运动部件做了干涉检查，确认滚筒转动、传动组件运转过程中不会与支撑结构、外部护罩出现剐蹭，所有连接部位的紧固件规格都做了匹配选型，保证设备整体的结构强度满足连续重载生产的需求，在实际安装时，只需要按照底座预留的孔位完成地脚固定，对接进料、出料接口与驱动电源即可投入使用，无需做额外的结构改制。
