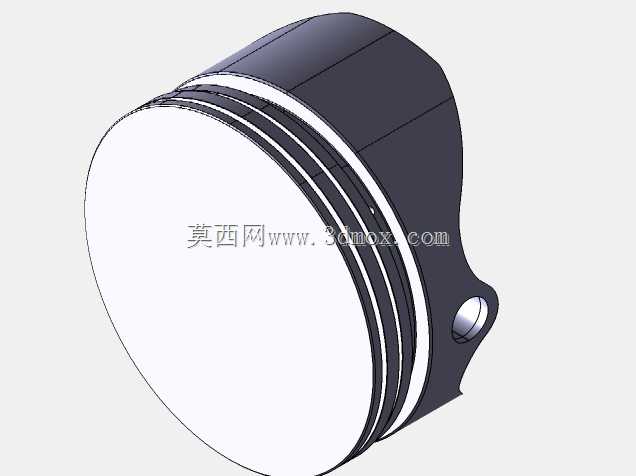

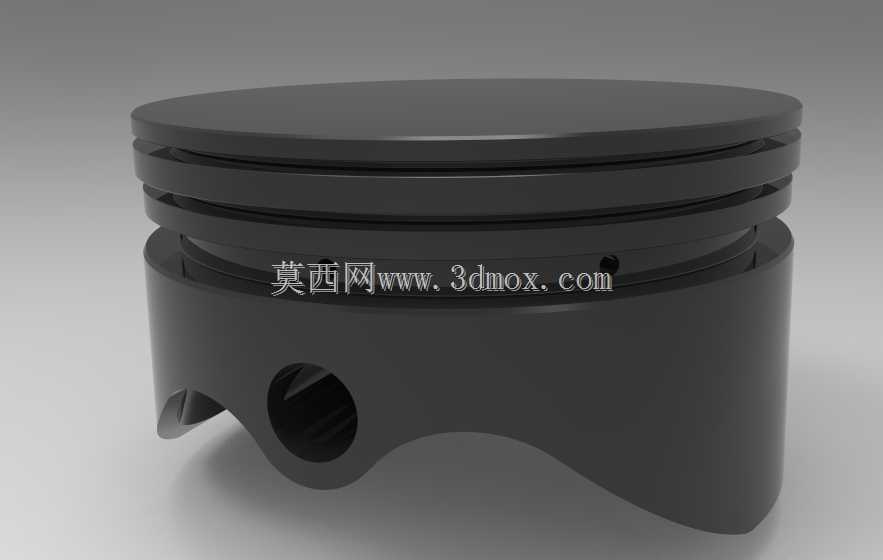

内燃机核心往复运动活塞结构

　　这款活塞是内燃机动力转换单元的核心承载部件，日常应用覆盖乘用车辆、小型通用动力机械、工程机械动力单元等场景，直接参与燃烧室的密封、动力传递全流程，是将燃气爆发压力转化为曲轴旋转扭矩的关键中介构件。从功能特性上看，活塞头部设置有多道环槽结构，分别适配气环与油环的安装，气环负责阻断燃烧室高压燃气向曲轴箱窜漏，油环则在往复行程中刮除气缸壁多余润滑油，避免机油进入燃烧室参与燃烧，同时维持缸壁润滑膜的合理厚度。活塞裙部采用型线优化设计，并非正圆柱结构，而是考虑热态膨胀量、侧压力受力方向做了异形修型，冷态装配时预留合理间隙，热机工况下能与气缸壁保持均匀贴合，既避免冷启动敲缸，也防止热态膨胀卡滞。销座部位的加强结构直接对应活塞销的安装边界，

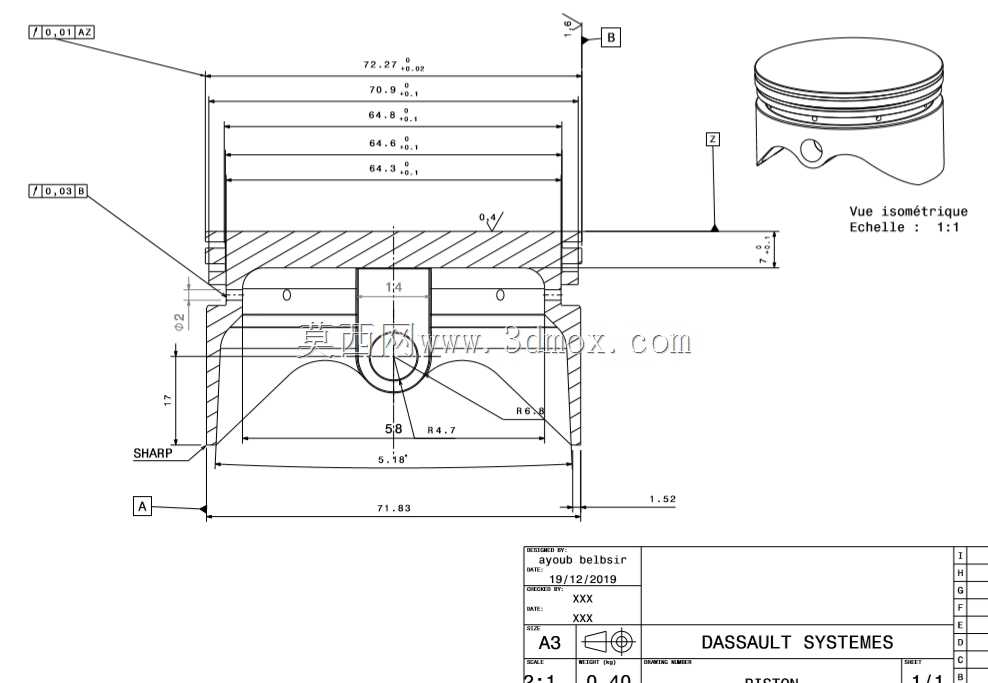

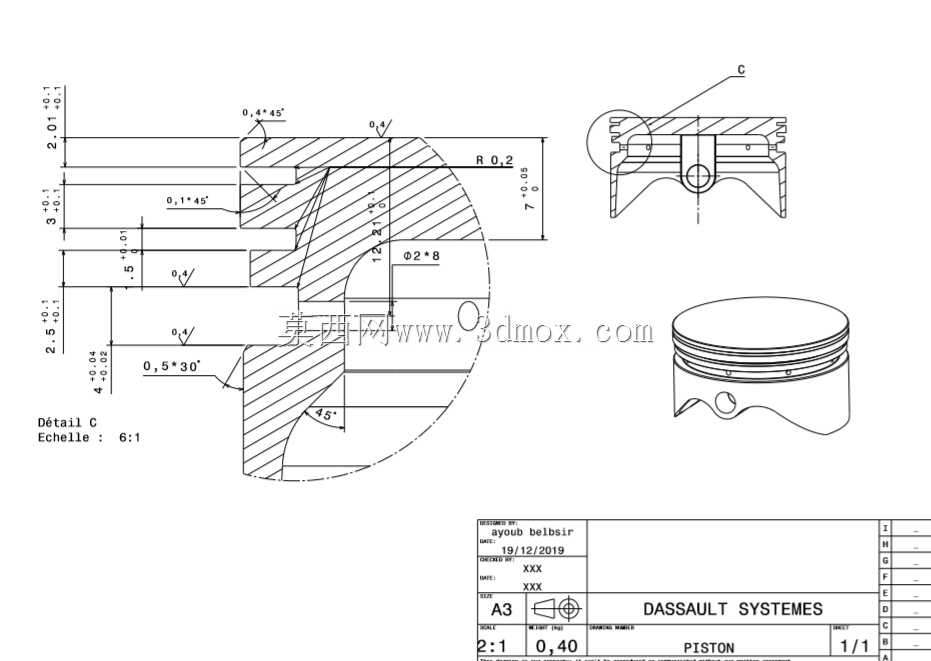

　　销孔内部做了倒角过渡，分散活塞销传递的交变载荷，避免应力集中导致的销座开裂问题。设计阶段首先要匹配对应排量机型的燃烧室容积，活塞顶部的轮廓形状直接影响压缩比参数，针对不同的喷油、点火方式，顶部会设置对应的避让凹坑或气门避让槽，避免活塞运动到上止点时与进排气门、喷油器发生运动干涉。外形尺寸上，活塞的外径与对应气缸内径保持选配间隙，整体高度要兼顾行程长度与压缩高度要求，活塞销孔的中心距直接决定连杆的摆动空间，安装时需要匹配对应尺寸的活塞销、卡簧，与连杆小头完成装配后，要保证往复运动无卡滞，环槽的深度、宽度尺寸公差严格控制，确保活塞环装入后侧隙、背隙符合设计要求，避免环卡滞或密封失效。实际运行中活塞承受交变的热负荷与机械负荷，顶部直接接触高温燃气，裙部则持续承受侧压力的反复作用，因此结构设计上在保证强度的前提下做了轻量化处理，降低往复运动的惯性力，减少曲轴连杆机构的冲击载荷，提升整机运转的平顺性。
