DIY小型电动小车轮组驱动结构

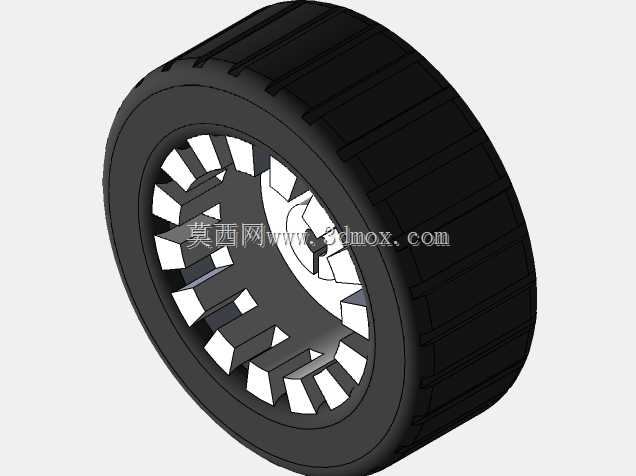

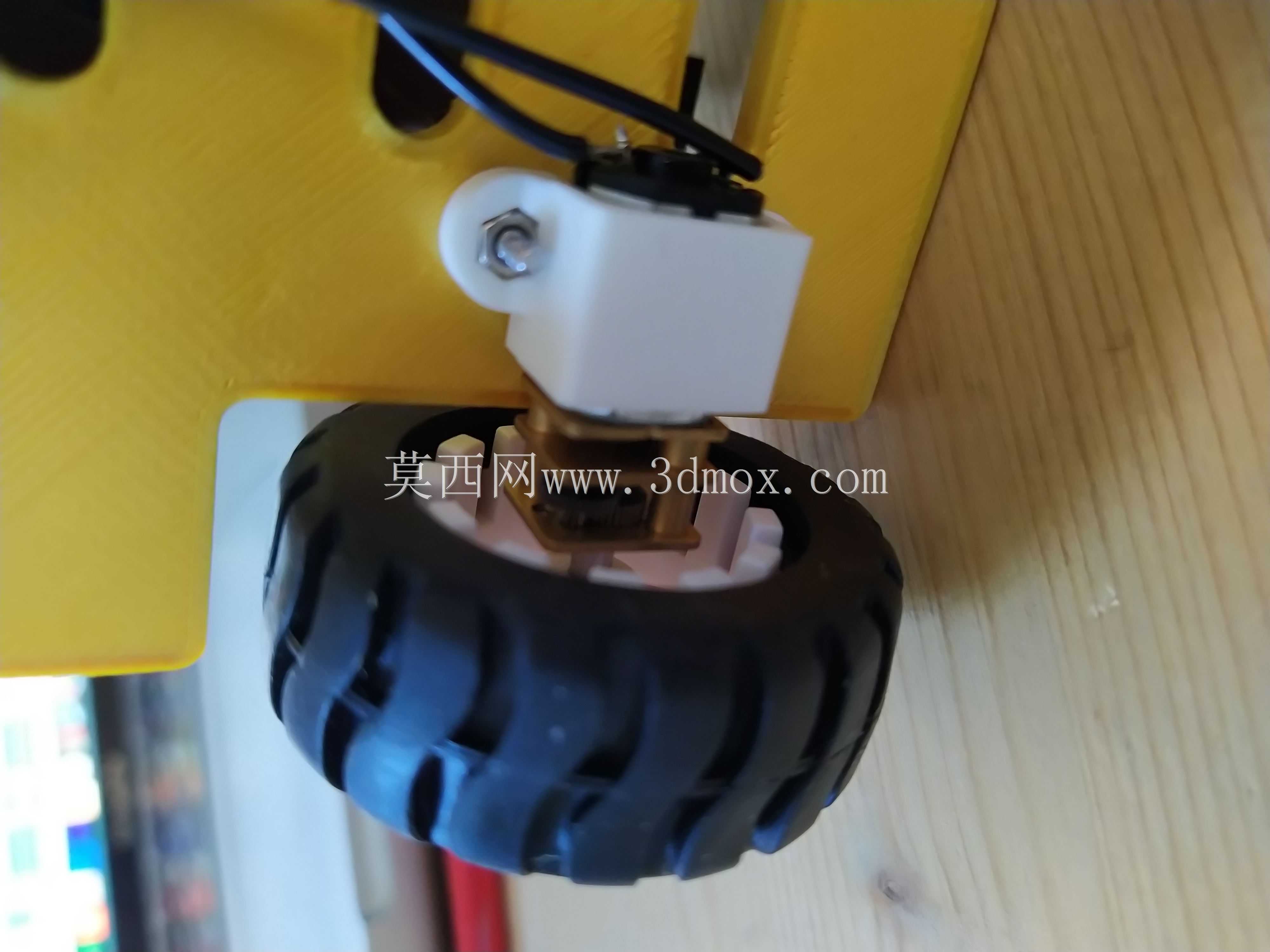

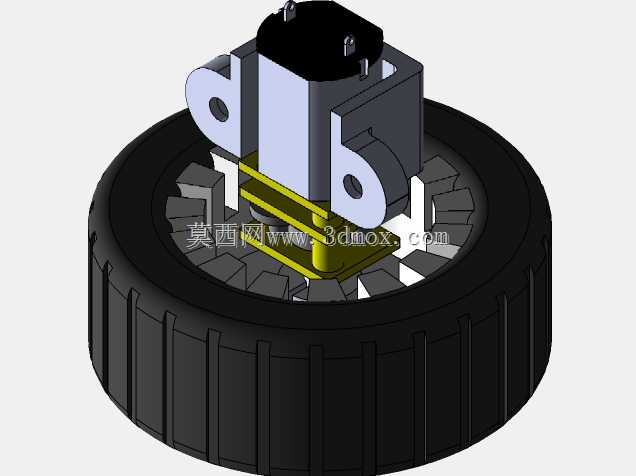

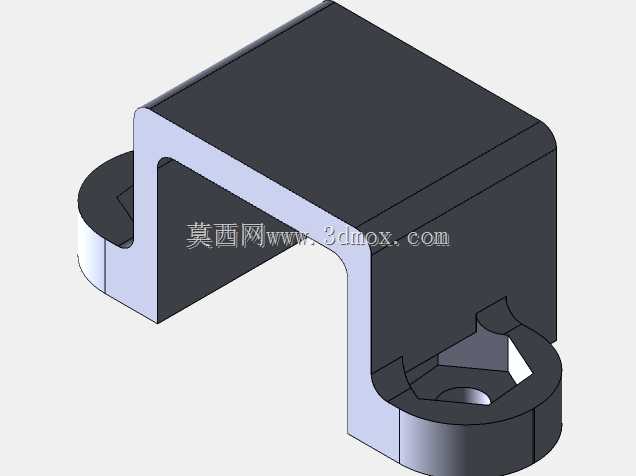

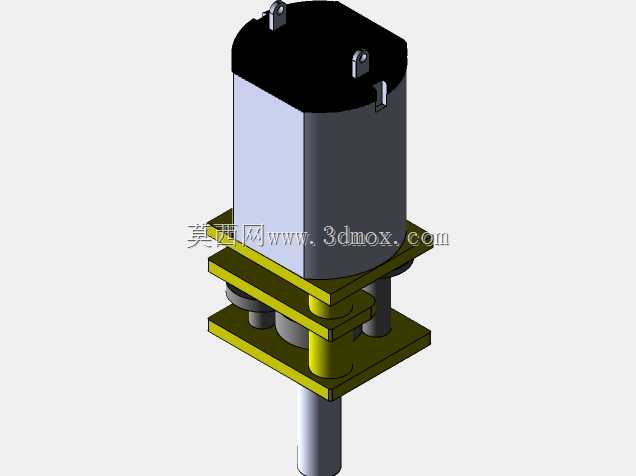

　　这套小型轮组驱动结构，主要面向桌面级DIY智能小车、教学实验机器人平台的搭建需求，适配小尺寸移动载体的行走驱动场景，可用于高校电子信息、机械电子专业的课程实验样机制作，也能作为小型巡检机器人原型、桌面趣味移动装置的行走单元使用。从结构设计来看，轮组采用驱动电机与车轮直连的布置方式，省去了额外的传动减速环节，在小负载场景下能有效压缩整体安装空间，电机通过L型支架直接固定在车体底板上，支架预留了标准安装孔位，可兼容常见的亚克力、铝合金、3D打印材质的小车底板，安装时无需额外定制转接件，能大幅缩短原型搭建的周期。车轮选用橡胶材质的防滑胎面，胎面做了凹凸纹路设计，在木质桌面、PVC地坪、普通纸面等常见实验台面上都能提供足够的抓地力，

　　避免小车起步、转向时出现打滑空转的情况，轮芯与电机输出轴采用过盈配合加顶丝固定的方式，能保证动力传递的可靠性，长时间运行也不会出现轮轴松脱的问题。设计过程中充分考虑了DIY场景的适配性，整体轮组突出车体底板的高度控制在较低范围，不会占用过多的车体上层安装空间，方便用户在车体上方加装传感器、控制板、电池等组件，电机的接线端预留了足够的走线空间，可直接对接常见的直流电机驱动板，无需额外改线。从安装边界来看，单个轮组的横向占用尺寸适配100mm-200mm宽度的小型车体，轮距可根据实际搭建需求灵活调整，支架的安装孔位做了长槽设计，允许用户根据选用的车轮直径微调电机安装高度，避免车轮与车体底板发生剐蹭。这套结构没有冗余的复杂零件，

　　所有部件都采用常见的标准件与易加工件，用户既可以直接参照结构完成组装，也能根据自身的负载需求更换不同扭矩的驱动电机、不同直径的车轮，拓展适配更多的小型移动装置场景，对于刚接触移动机器人结构设计的爱好者来说，也能通过这套结构理解轮式移动载体的驱动布置逻辑，掌握行走单元的安装匹配要点。
