行星式外摆线齿轮传动结构设计

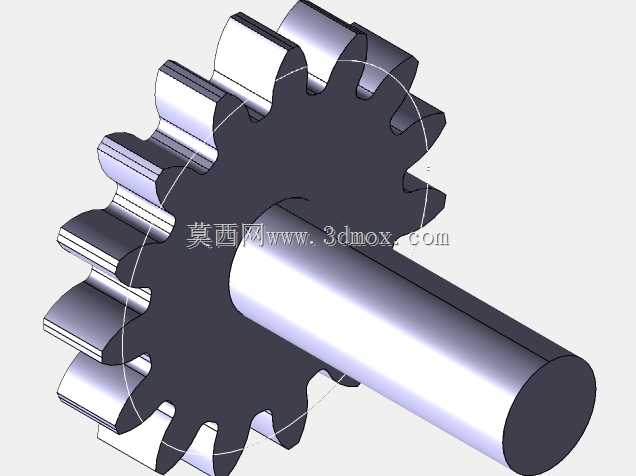

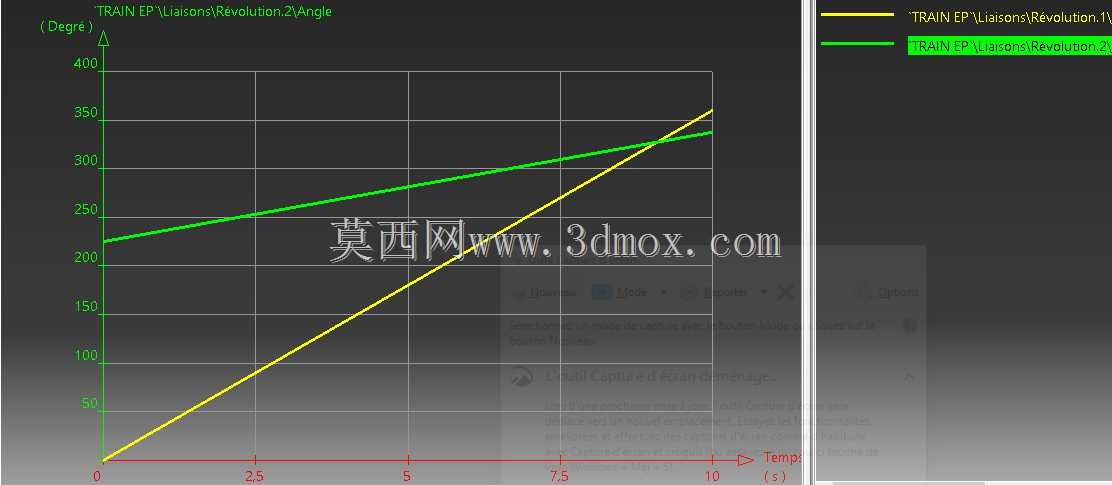

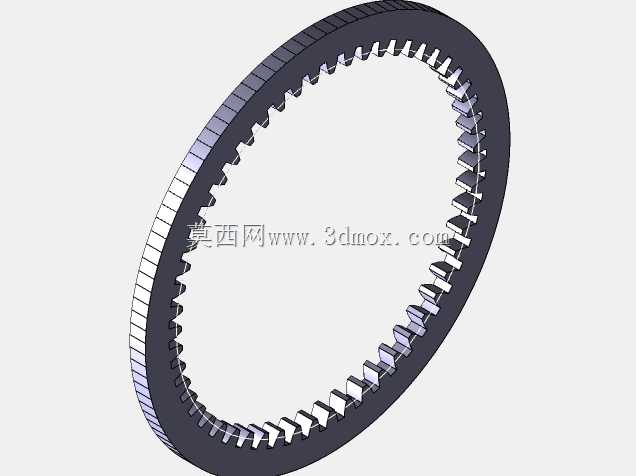

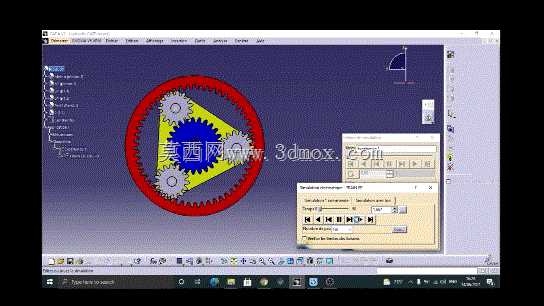

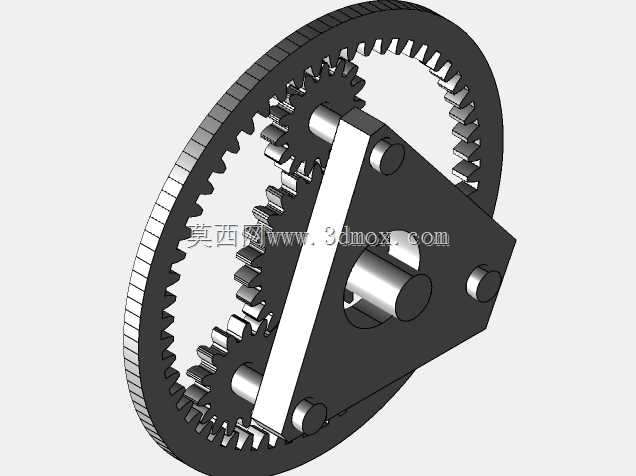

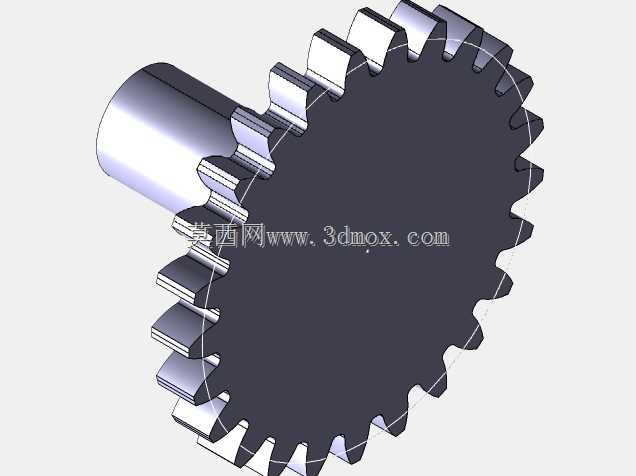

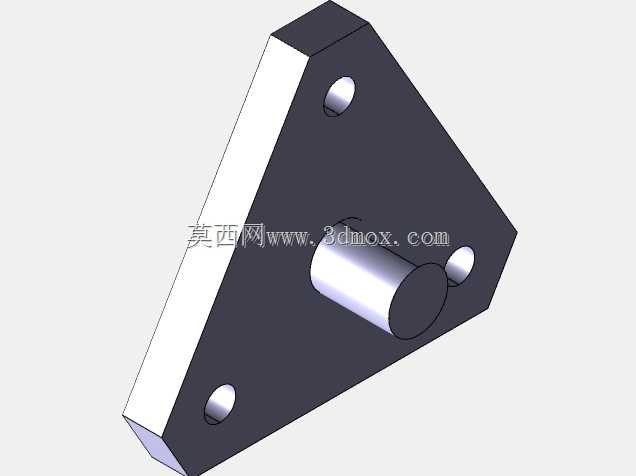

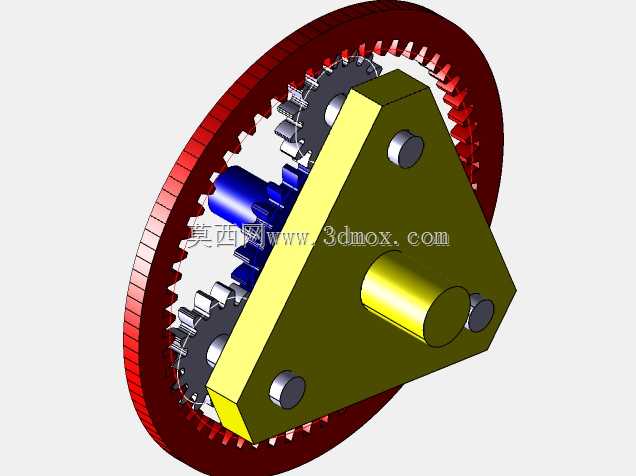

　　这套外摆线行星轮系结构，在精密传动场景中有着明确的应用指向，常见于需要大传动比、小安装空间的紧凑传动单元中，比如小型伺服执行机构的末端减速段、精密回转工作台的分度传动环节，这类场景往往要求传动构件在有限的径向尺寸内实现稳定的扭矩传递，同时兼顾啮合过程的平稳性。从结构布局来看，该轮系采用内齿圈固定、三角行星架承载三个行星轮的排布形式，外摆线齿形的啮合特性本身具备多齿同时接触的优势，理论上能在同等模数下传递更大的扭矩，啮合重合度远高于普通渐开线行星轮系，运行过程中的冲击载荷更小，适合对传动平稳性有较高要求的工况。不过从实际工程落地的角度考量，当前结构存在明显的设计疏漏：行星轮的数量设置为3个，不符合外摆线行星轮系对称布置的工程要求，

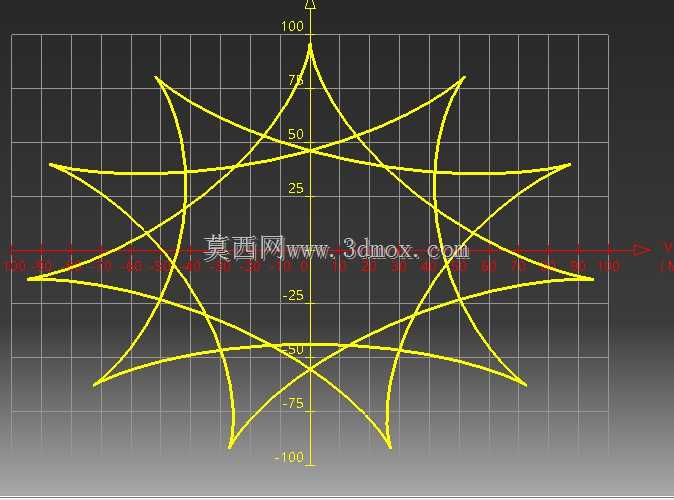

　　这类少齿差或摆线类行星传动，为了抵消偏心运动产生的惯性力、保证行星架运转时的动平衡，行星轮的数量必须取偶数，沿行星架周向对称分布，否则运转过程中会产生周期性的径向振动，不仅会带来额外的轴承载荷，长期运行还会造成齿面偏磨，大幅缩短构件使用寿命，这也是该结构无法直接用于3D打印实物验证的核心原因。在设计思路层面，外摆线齿形的生成需要严格匹配摆线参数，包括滚圆半径、基圆半径、齿顶修形量等参数的协同，齿廓曲线的加工精度直接决定啮合间隙的大小，若用于实际金属件加工，还需要考虑齿面的热处理硬度匹配，内齿圈与行星轮的硬度差需保持在合理区间，避免出现早期点蚀失效。从安装边界来看，该结构的径向尺寸由内齿圈的齿顶圆直径决定，

　　轴向尺寸需要预留行星架的支撑轴承安装位、偏心轴的装配空间，实际选型应用时，需要根据输入端的额定转速、输出端的需求扭矩核算轮齿的接触强度与弯曲强度，同时要为偏心机构设置合理的偏心距，偏心距过大会导致啮合侧隙失控，过小则会造成传动效率下降。另外，这类摆线轮系的装配过程有严格的相位要求，行星轮与内齿圈的啮合位置需要对应标记，否则会出现卡滞、无法转动的情况，在三维建模阶段就需要提前预留装配工艺缺口，方便实际装配时的对位调整，避免后续生产环节出现装配干涉问题。
