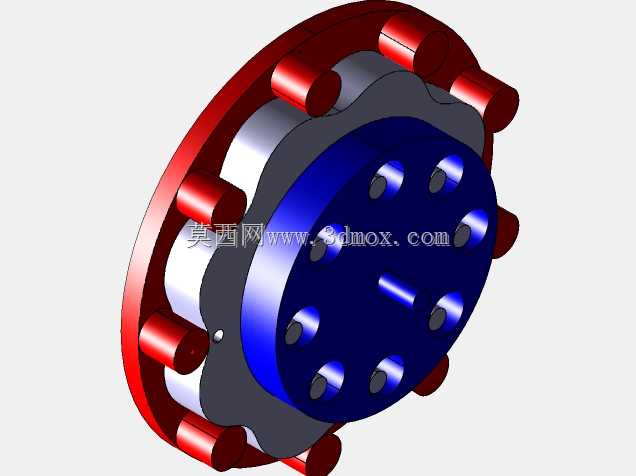

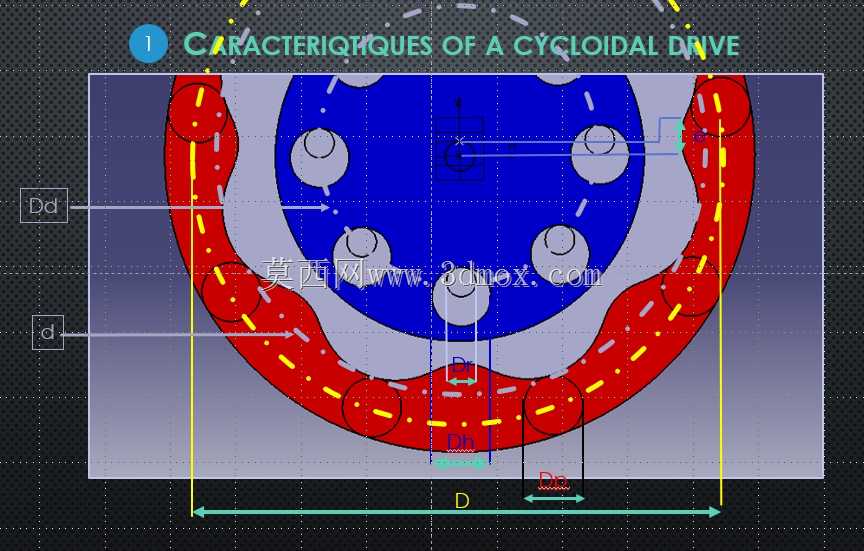

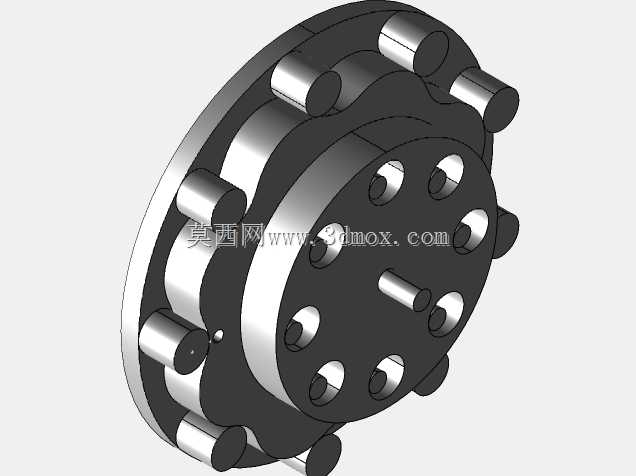

在精密运动控制场景中,很多工位对传动背隙、传动比、运行摩擦阻力有极高要求,比如半导体晶圆搬运的微调机构、高精度回转工作台、医疗检测设备的样本输送工位,常规渐开线齿轮传动很难同时满足大传动比、低摩擦、小回差的多重需求,摆线齿轮结构正是针对这类工况开发的核心传动构件。这款摆线齿轮的设计核心围绕少齿差行星传动原理展开,设计阶段首先锁定传动比大于100:1的性能指标,通过摆线齿廓的特殊修形,让啮合过程中多齿同时接触,相比普通齿轮传动,单位面积承载能力提升明显,同时啮合过程中齿面为滚动摩擦为主,滑动摩擦占比极低,长时间运行磨损量小,传动效率保持稳定。从结构尺寸来看,设计时充分考虑了安装边界的适配性,齿圈的外径D作为核心安装基准,

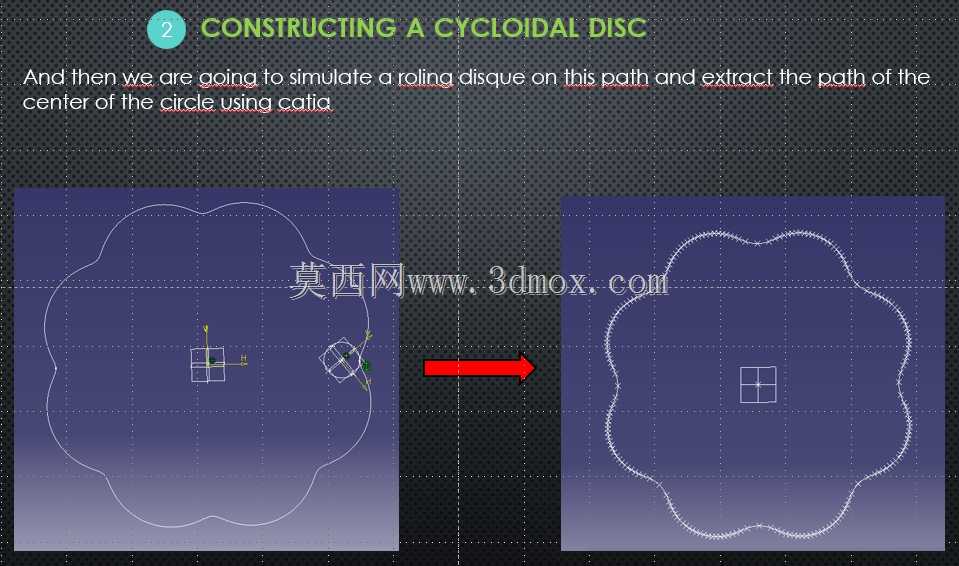

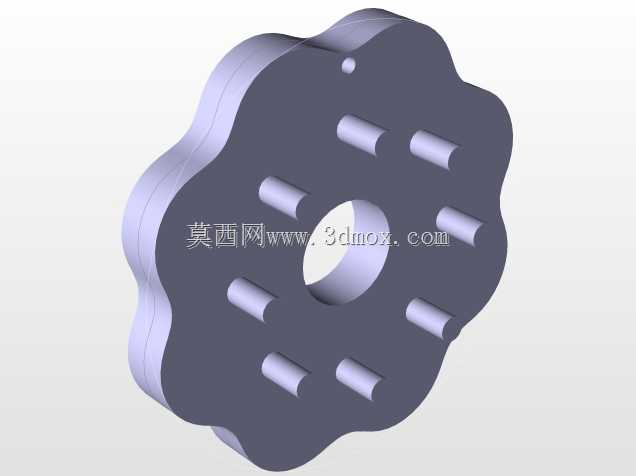

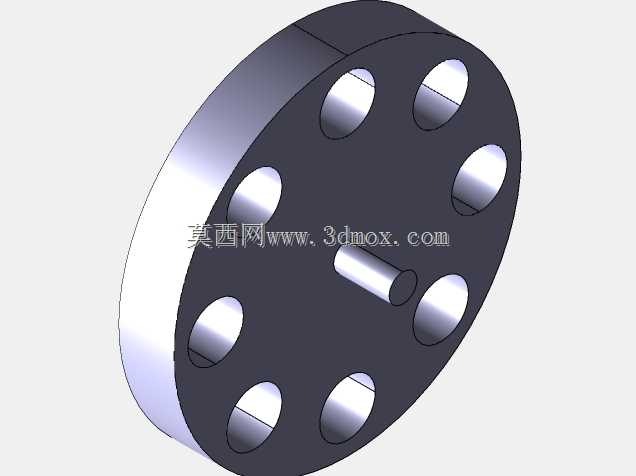

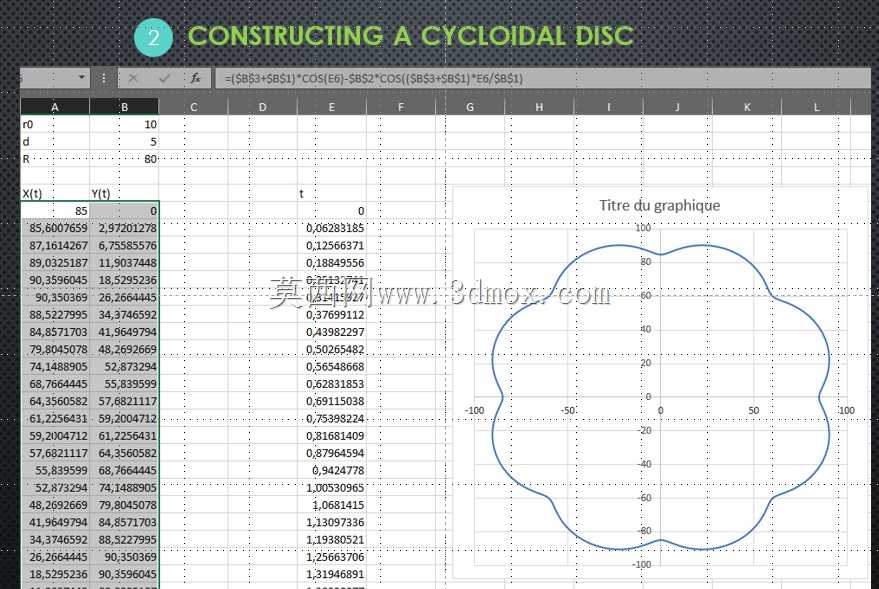

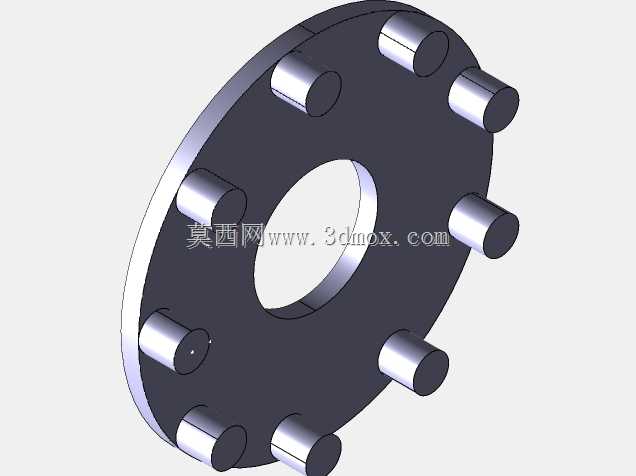

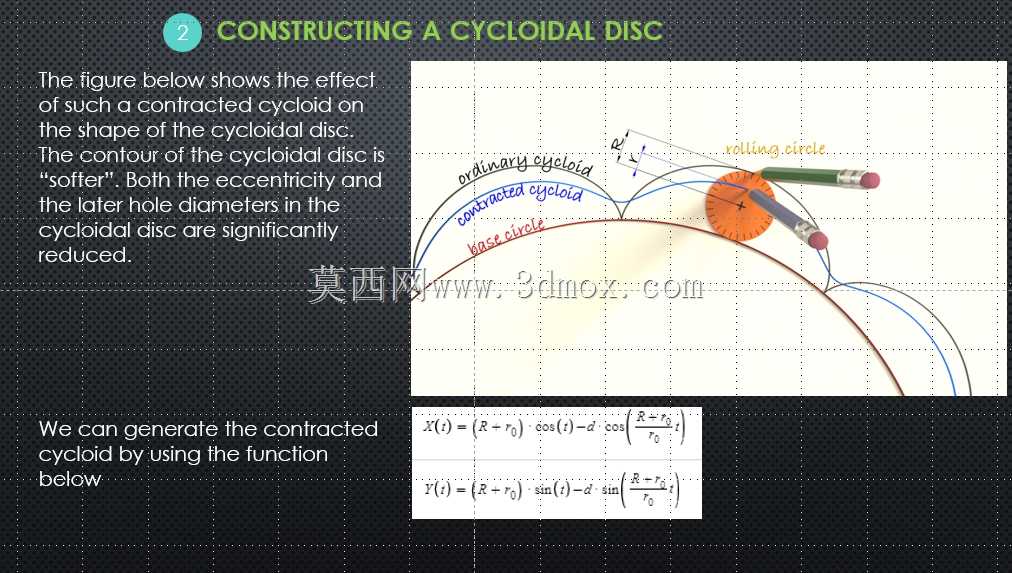

在建模阶段就预留了与壳体配合的公差带,内部偏心安装的摆线轮上均匀分布的销孔,与输出机构的柱销配合时,特意优化了销孔与柱销的间隙取值,既保证传动过程中无卡滞,又能将回程误差控制在极小范围内。齿廓设计阶段没有直接套用理论摆线方程,而是针对实际加工的刀具补偿、装配后的受力变形做了微量修形,避免实际装配后出现齿面干涉、运行卡顿的问题。实际应用中,这类摆线齿轮组成的传动结构不需要多级齿轮串联就能实现大传动比,整体轴向尺寸更紧凑,适合安装空间受限的精密设备,比如工业机器人的关节驱动、精密分度转台的传动单元,都能看到这类结构的应用。建模过程中对齿面的啮合接触区域做了模拟验证,确保全传动周期内至少有三分之一的齿同时参与啮合,

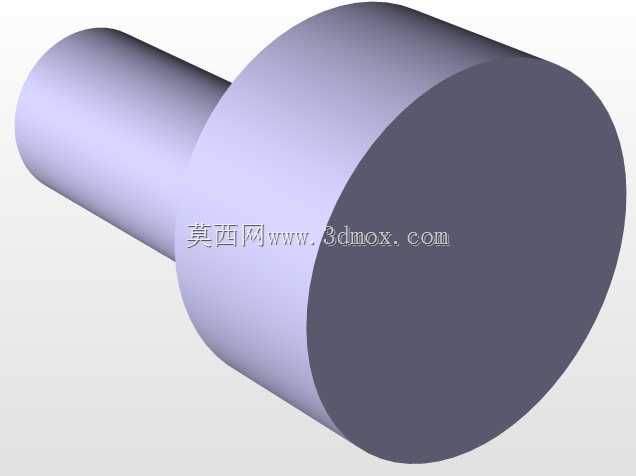

不会出现单齿受力过载的情况,同时对偏心距的取值做了多轮迭代,平衡传动比、运行平稳性与加工难度之间的关系,避免偏心距过大导致运转振动加剧,也不会因为偏心距过小造成齿廓加工难度提升。安装接口的设计上,输入端与偏心轴的配合、输出端与负载法兰的连接都做了标准化的尺寸适配,能够直接匹配常规的伺服电机安装尺寸,不需要额外设计转接构件,降低设备开发阶段的选型适配成本。
