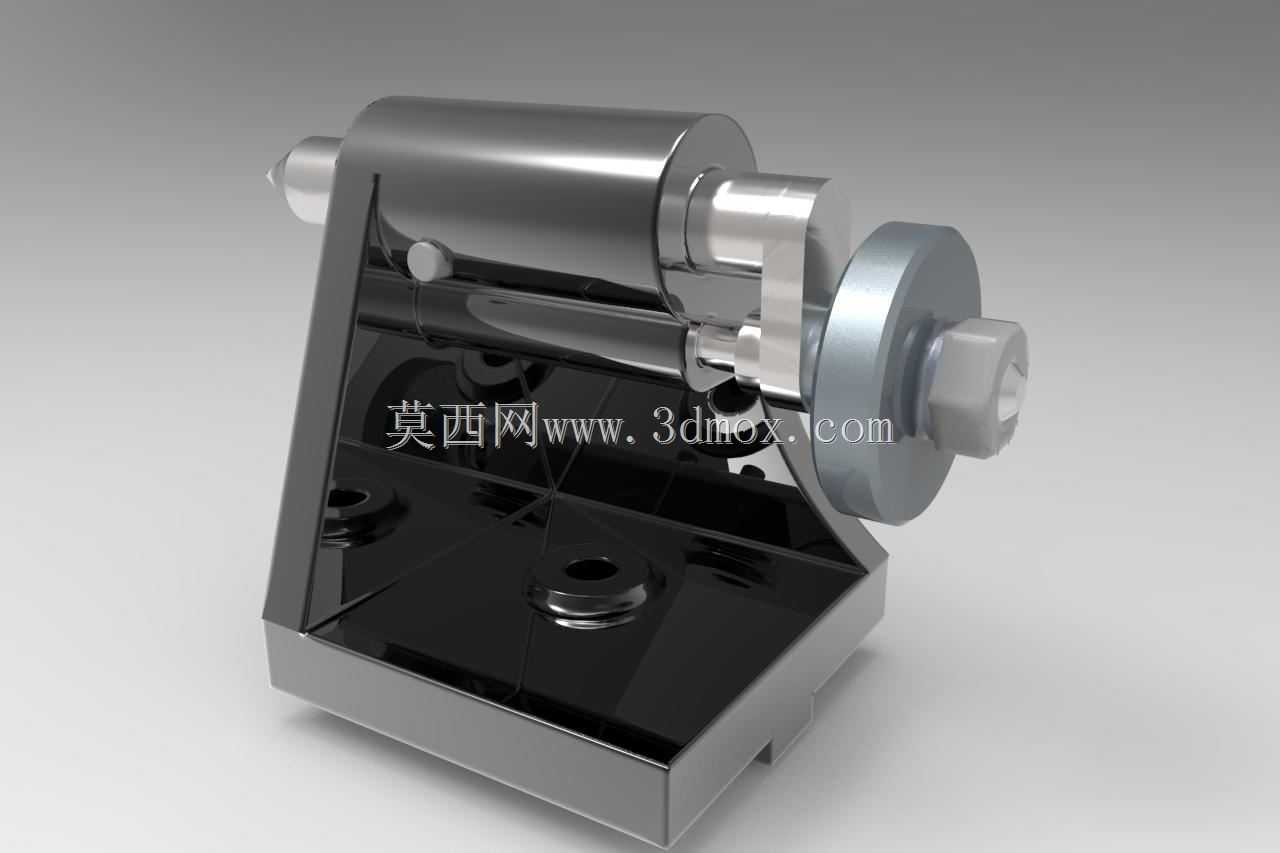

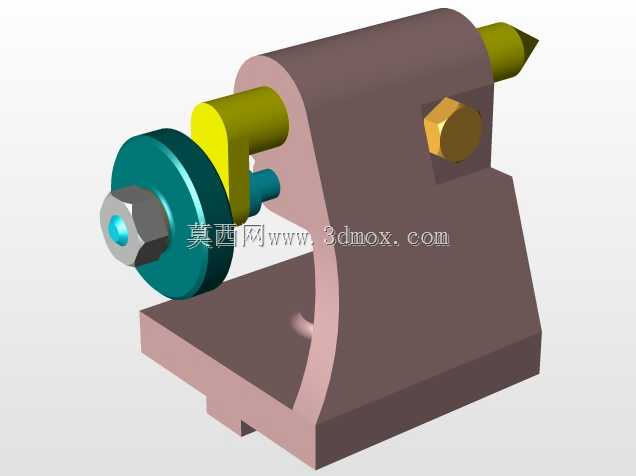

小型台式碾磨机结构三维设计

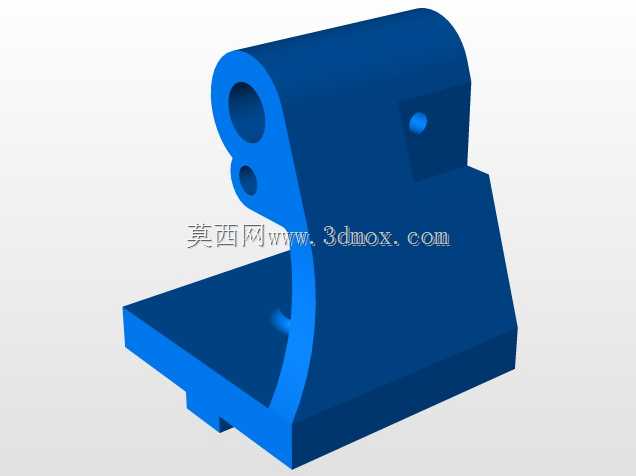

　　这款碾磨机的三维结构设计，核心围绕小批量试样研磨、实验室物料细碎的实际作业场景搭建，区别于大型工业磨粉设备的重载设计逻辑，整体采用台式紧凑型布局，适配桌面级作业的安装空间需求。从结构逻辑来看，设备采用L型一体式铸造机架作为承载基体，机架底部预留两个沉头安装孔位，可通过螺栓固定在作业台面，抵消研磨作业时产生的径向振动力，避免设备运行过程中出现位移偏移，安装边界控制在小尺寸桌面范围内，无需额外搭建大型安装基础。传动部分采用卧式轴系布局，动力输入侧预留轴端连接位，可适配不同功率的驱动单元，轴系通过两个深沟球轴承支撑在机架立板上，保证传动过程中的同轴度，减少运转时的径向跳动。研磨执行端采用快拆式磨轮锁紧结构，

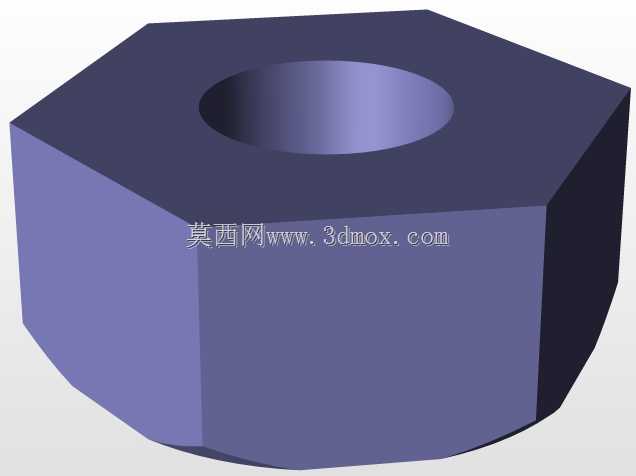

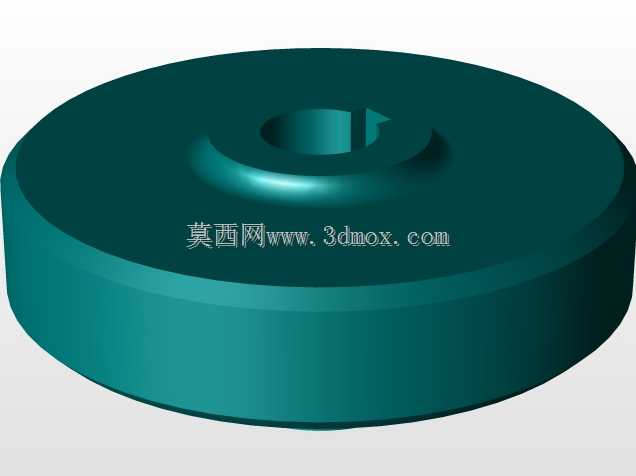

　　通过端部六角螺母实现磨轮的快速更换，可根据待研磨物料的硬度、出料粒度要求，更换不同材质、不同粗糙度的磨轮组件，适配金属试样打磨、矿物原料细碎、硬质合金刃口修磨等多类作业需求。设计过程中重点考量了作业防护与操作便利性，磨轮侧预留了足够的操作间隙，方便操作人员手持工件靠近磨轮完成研磨作业，机架底座的平面结构可承接研磨过程中掉落的碎屑，便于作业完成后的清理维护。轴系与机架的连接位置设置了耐磨轴套，减少长期运转过程中轴系对机架立板的磨损，延长设备整体使用寿命。整体外形采用方正的切边设计，无突出的尖锐结构，避免作业过程中发生磕碰风险，各部件的装配公差按照通用机械加工的IT7级精度设定，既保证装配的顺畅性，又控制加工制造成本，适合小批量设备的生产加工。传动侧的偏心调节结构可微调磨轮的进给位置，补偿磨轮长期使用后的磨损量，保证研磨作业的精度一致性，无需频繁更换磨轮即可维持稳定的作业效果。
