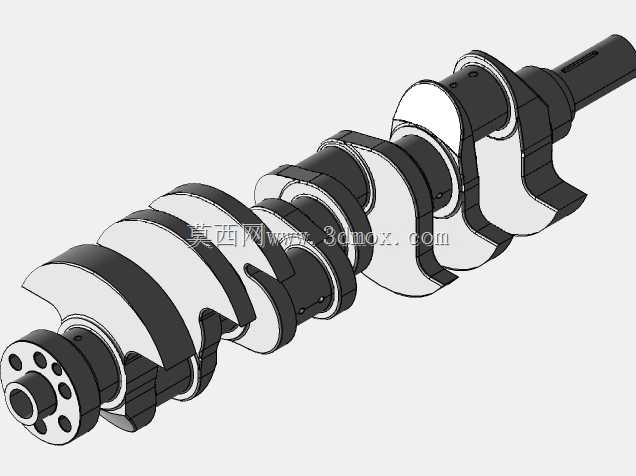

V6发动机曲轴多轴铣削加工三维数模

　　作为动力输出核心承载部件，V6发动机曲轴的加工精度直接决定整机运行平顺性与服役寿命，这类异形回转类零件的加工一直是机加工领域的典型难点，常规三轴设备无法完成全曲面的连续加工，必须依托多轴铣削工艺完成复杂型面的成型作业。从结构设计来看，该曲轴采用六曲柄对称错拐布局，对应V型排布的六个气缸连杆安装位，各曲柄销与主轴颈的同轴度、曲柄夹角的角度公差、平衡块的配重冗余量都经过严格校核，既保证做功行程中动力的连续平稳输出，也抵消高转速下的往复惯性力，避免整机出现异常振动。在实际加工场景中，这类曲轴的毛坯多采用模锻件成型，前期经过正火处理改善材料切削性能，加工流程中首先完成两端中心孔的定位基准加工，以此为基准依次完成各主轴颈的粗车、半精车工序，

　　再通过多轴联动设备完成曲柄销曲面、油孔通道、平衡块侧面的铣削作业，最后通过磨削工序达到最终的尺寸精度与表面粗糙度要求。从安装边界来看，该曲轴的主轴颈直径、轴向定位台阶尺寸、前端动力输出端的键槽规格、后端飞轮连接法兰的螺栓孔位都严格匹配对应排量V6发动机的缸体主轴承座安装尺寸，安装时需要按对角顺序分步拧紧主轴承盖螺栓，保证各轴瓦配合间隙处于设计区间，避免出现抱轴、轴瓦异常磨损等故障。设计过程中，各曲柄臂的过渡圆角做了强化处理，通过圆弧过渡降低应力集中系数，平衡块上预留的去重孔位可在动平衡工序中根据实测不平衡量做精准去重，保证曲轴在额定最高转速下的动平衡精度满足使用要求。曲轴内部贯通的斜油孔可将主油道的压力机油输送到各连杆轴颈位置，

　　为连杆轴瓦提供持续润滑，油孔的出入口位置都做了倒角处理，避免加工毛刺残留堵塞油道。在多轴铣削加工的工艺编排中，需要合理设计刀具走刀路径，避让夹具与工件的干涉区域，针对曲柄销的偏心加工特性，采用双顶尖配合端面卡盘的装夹方式，一次装夹完成尽可能多的加工面，减少重复装夹带来的定位误差，加工参数的选择需要结合刀具材质、工件材料硬度做匹配调整，粗加工阶段优先保证材料去除效率，精加工阶段则侧重保证型面精度与表面质量，最终成品需要经过磁粉探伤、尺寸精度检测、动平衡测试等多道检验工序，才能进入后续装配环节。
