格罗夫继电器配套电池供电结构

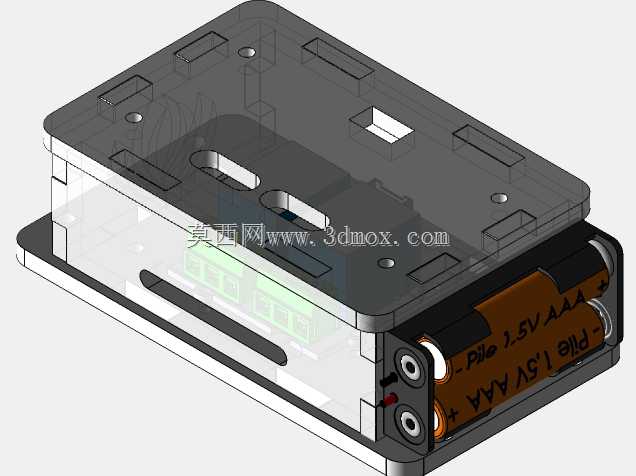

　　这套供电结构主要适配格罗夫系列继电器的独立供电需求，在工业传感采集节点、小型自动化控制回路里，很多场景无法就近取电，或是需要在主电源断电后维持继电器的短时触发、信号保持功能，这类自带电池仓的供电结构就成了传感回路里的关键配套部件。从结构设计来看，整体采用半透明壳体封装，既可以直观观察内部电池的安装状态、剩余电量标识，也能在调试阶段快速查看内部接线是否存在松脱、虚接的问题，壳体边缘做了圆角过渡，避免在狭小电控柜内安装时划伤线缆绝缘层。电池仓采用双AAA电池串联的布局，仓内设置了带弹性的金属接触弹片，弹片做了防氧化镀层处理，能在长期震动的工业环境下保持稳定接触，不会因为设备运行的持续震动出现接触不良、供电中断的问题；

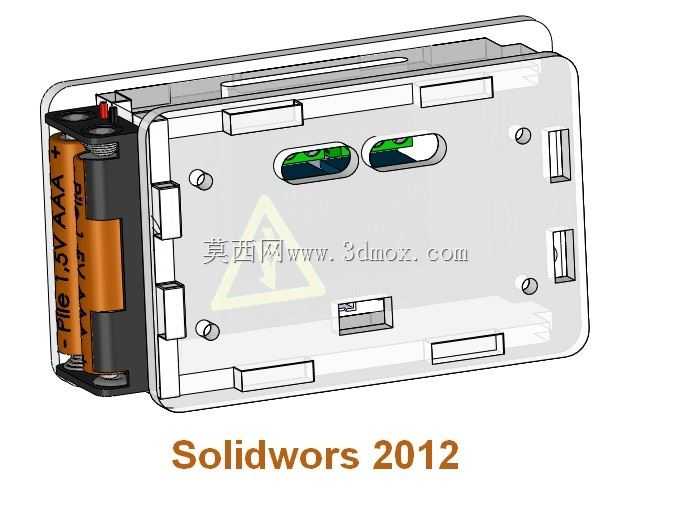

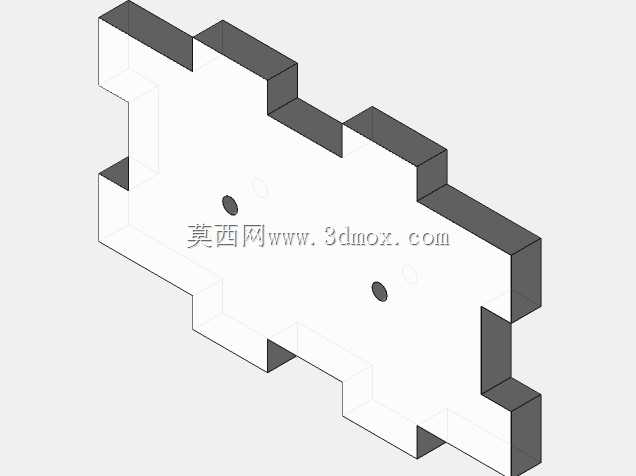

　　仓体侧边设置了防反装的限位凸台，电池装入时如果极性放反会被凸台挡住，无法完全推入仓体，从结构上避免反装烧坏后续继电器电路的风险。壳体上预留的两个椭圆形开孔是状态指示灯的透光窗口，继电器的工作状态、供电电压状态可以通过内置的LED从窗口透出，不需要拆开壳体就能快速判断设备运行状态；侧面的多个矩形卡槽是用来固定内部电路板的，电路板通过卡槽滑入后不需要额外打胶固定，后期维护更换元件时可以直接抽出，拆装效率比螺丝固定的结构高很多。安装边界上，整体外形做了薄型化处理，厚度控制在可以嵌入标准传感安装座的尺寸范围内，壳体背面预留了卡扣安装位，可以直接卡在DIN导轨上，也可以通过侧面的固定孔用螺丝锁在设备内壁，适配不同的安装场景。

　　设计时特意在电池仓和继电器接线区之间做了隔离挡墙，避免电池漏液时腐蚀接线端子，同时壳体上预留了细小的通气孔，平衡内外气压差，避免在温差较大的工况下壳体内出现凝露，影响电路绝缘性能。这类供电结构不需要外接主电源，能给继电器提供稳定的直流供电，在分布式传感节点、户外小型检测装置、设备状态监测模块里都能适配，结构上没有多余的复杂零件，所有配合位都做了公差适配，批量生产时的装配良率高，日常更换电池也不需要额外工具，拨开侧边的仓扣就能打开仓盖更换，维护门槛很低。
