教学用屏障传送实训工作站结构

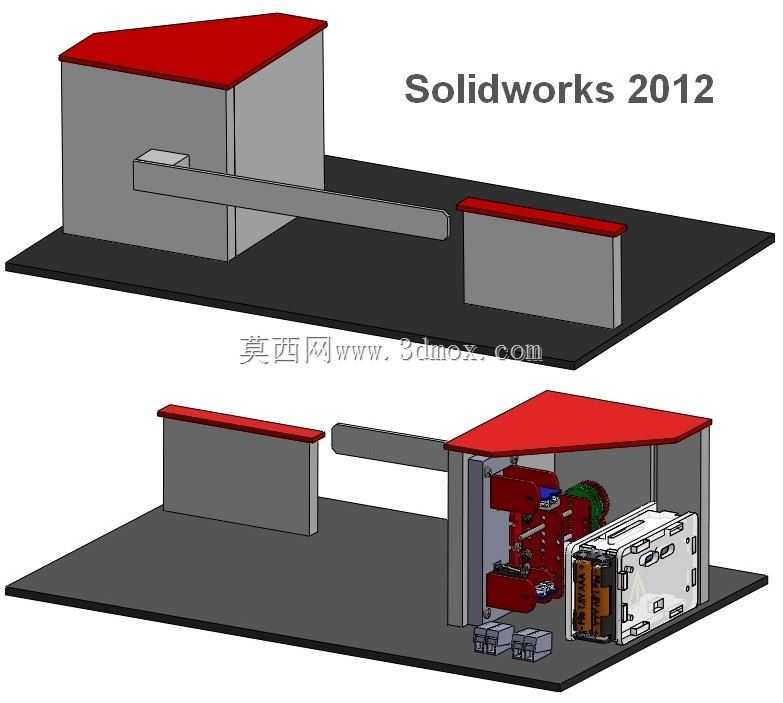

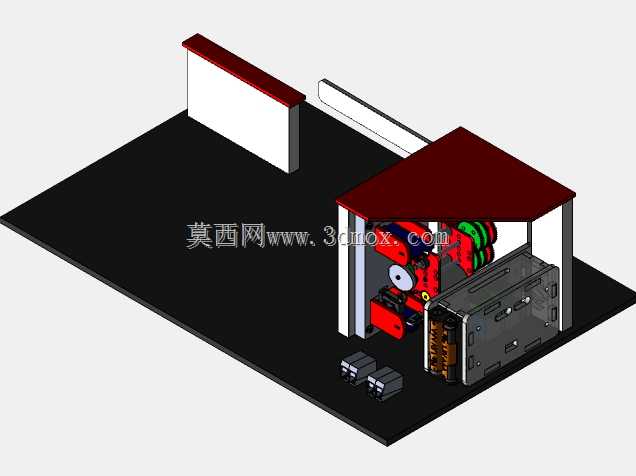

　　这套实训装置主要面向职业院校、工科类专业的实操教学场景搭建，核心是模拟工业现场的屏障隔离式物料传送作业流程，让学习者能直观理解物料输送、工位屏障防护、传感检测联动的实际运行逻辑，打破纯理论教学的认知壁垒。从结构布局来看，装置采用双侧对称式工位排布，两端设置带斜顶防护的操作工位舱，中间通过长条形水平传送导轨衔接两个工位，工位与传送段的衔接处设置可升降的红色屏障挡边，模拟工业产线中不同作业区间的物理隔离结构，避免不同工位作业时的物料干涉、人员误触风险。设计阶段优先考虑教学演示的可视性需求，将工位舱的外侧护板做了半开放处理，内部的驱动组件、传感检测模块、控制元件全部外露布置，学习者无需拆解外壳就能直接观察到动力传递路径、元件安装位置、

　　线路排布走向，方便对照实物理解传动原理与接线逻辑。传送导轨的行程设置匹配常规教学实训的物料尺寸，可承载重量控制在实训常用的轻质工件范围内，导轨两侧预留了足够的安装槽位，可根据教学需求额外加装光电传感器、行程开关、颜色识别模块等拓展检测元件，支持不同难度的实训项目拓展。两端工位舱的内部空间做了分层设计，下层预留控制元件安装区，可放置控制板、继电器、驱动电源等电气组件，上层为作业操作区，可完成物料的上料、定位、加工模拟、下料等全流程操作，斜顶结构的设计除了模拟工业设备的安全防护顶盖，也能避免实训过程中 small 零件、工具掉落进设备内部造成卡滞。屏障挡边采用直线驱动结构实现升降动作，升降行程刚好覆盖传送导轨的通断位置，

　　当工位处于作业状态时屏障降下阻断传送通道，作业完成后屏障升起允许物料通过，完全复刻工业产线中安全屏障的联动逻辑。整套装置的安装底座采用整块平板式结构，底部预留了标准的固定孔位，可直接固定在实训工作台面上，整体外轮廓尺寸适配常规教室的实训台摆放空间，不会占用过多教学场地，同时底座的平整度经过校准，保证传送导轨安装后无倾斜偏差，避免物料输送过程中出现卡滞、偏移问题。在功能实现上，装置支持手动调试与自动运行两种模式，手动模式下可单独控制传送导轨启停、屏障升降，方便学习者单独验证每个机构的动作逻辑；自动模式下可通过预设程序完成物料从一端工位上料、传送、屏障联动、另一端工位接收的全流程循环，还可根据教学需求编写不同的控制逻辑，实现物料分拣、工位节拍匹配等拓展实训内容。
