带滚轮摆杆式微动开关结构设计

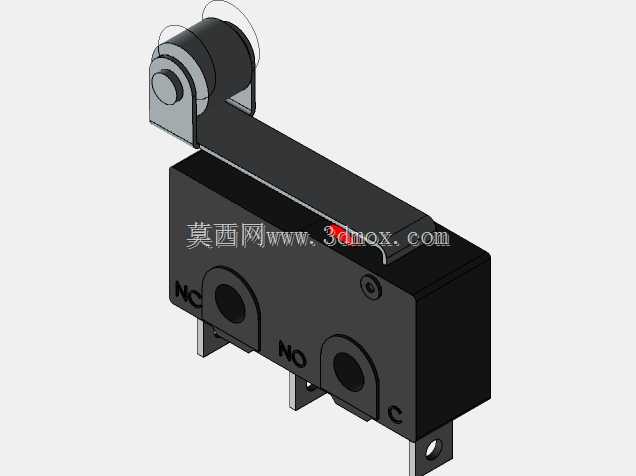

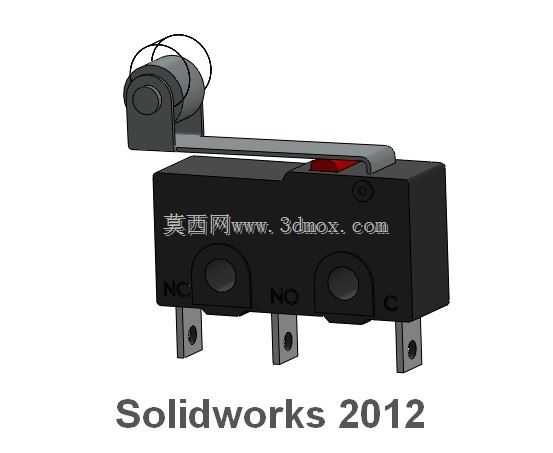

　　这类带滚轮摆杆的微动触发元件，在轻工自动化生产线、小型家电内部联锁、机床行程限位场景里的应用占比极高，很多设备的位置检测、到位触发、安全联锁回路都会选用这类结构的元件，核心原因是其触发行程短、动作响应快，触发压力一致性好，不需要配套复杂的触发撞块就能完成可靠的通断动作。从结构设计逻辑来看，这款元件采用了常见的三脚直插式接线布局，三个引脚分别对应公共端、常开端、常闭端，引脚间距做了标准化适配，既可以直接插装在PCB板上完成波峰焊固定，也可以搭配快插端子完成线束连接，适配不同设备的装配需求。摆杆末端的滚轮采用了低摩擦的圆柱结构，在和运动部件接触触发的过程中，滚轮会随接触动作滚动，避免长期滑动摩擦造成摆杆磨损，

　　也能减少触发过程中的卡滞风险，摆杆的触发角度做了冗余设计，允许触发撞块在一定角度偏差范围内仍能可靠触发开关，降低设备装配时的对位精度要求。本体部分采用了阻燃热固性塑料作为基座，内部的触点组件采用了快动式簧片结构，不管触发动作的速度快慢，触点都能快速完成通断切换，避免触点缓慢分合造成的拉弧烧蚀问题，有效提升元件的电气寿命。安装边界上，本体上预留了两个贯通的安装孔，孔位间距符合行业通用的安装尺寸标准，可以直接用M2规格的螺丝固定在设备的安装支架上，不需要额外做定制化的安装座适配。本体的整体厚度、摆杆抬起后的最大高度都做了紧凑化设计，在狭小的设备内部腔体里也能完成布置，不会和周边的结构件产生运动干涉。滚轮的突出长度经过匹配设计，

　　既保证足够的触发行程余量，也不会因为摆杆过长造成触发时受力过大损坏内部簧片。在实际选型应用中，这类开关常被用在设备门盖的安全联锁位置，当门盖关闭到位时，门盖上的凸台压下滚轮摆杆，开关触发接通设备的运行回路，一旦门盖异常打开，开关立刻复位切断运行回路，避免安全事故；也会用在小型输送线的物料到位检测位置，当物料输送到指定位置时，物料边缘推动滚轮摆杆触发开关，给出信号控制输送线暂停或者启动下一工位的动作，相比光电类检测元件，这类机械触发式的开关不受粉尘、光线干扰的影响，在工况相对复杂的车间环境里可靠性更高。建模过程中需要重点关注摆杆的转动副间隙、簧片的动作行程匹配，还有三个引脚的位置公差，避免实际生产装配时出现插装对位困难、触发动作卡滞的问题，安装孔的位置度公差也要控制在合理范围内，保证和标准安装支架的互换性。
