摩图尔917D微型直流减速齿轮传动结构

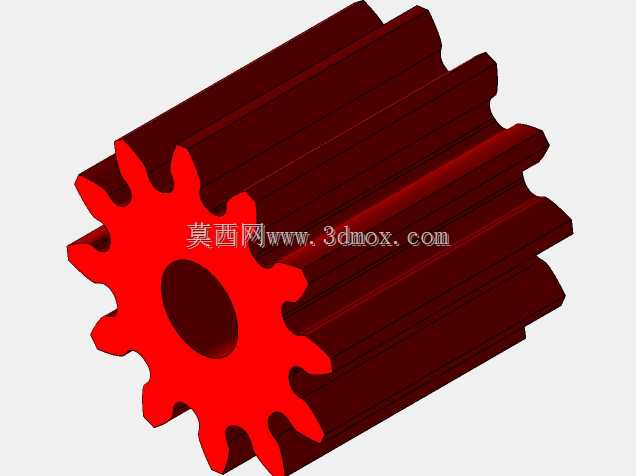

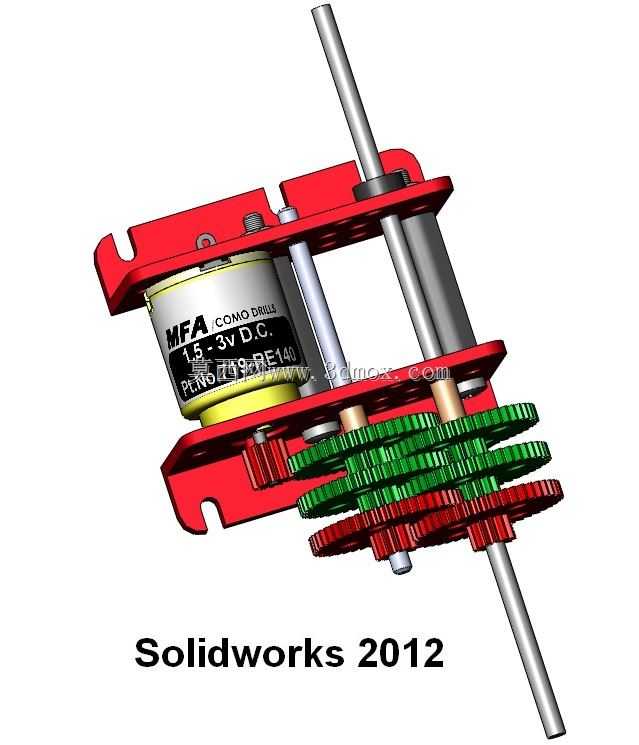

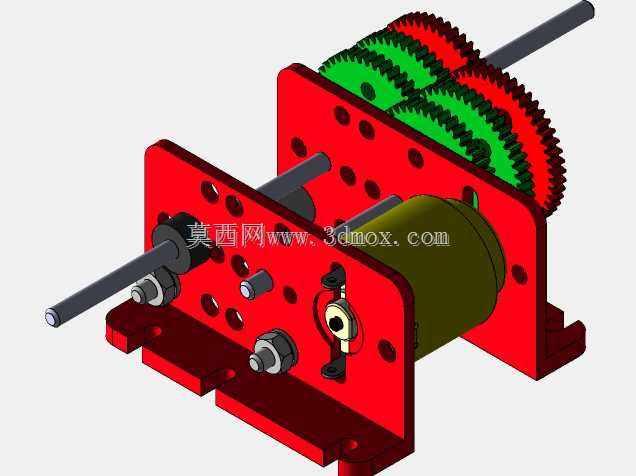

　　这套微型减速传动结构，核心适配1.5-3V低压直流供电场景，常见于小型智能玩具、桌面级微型实验装置、低负载精密传动工位的动力输出环节。从结构布局来看，动力输入端采用直装式微型直流马达，马达输出轴直接耦合第一级主动齿轮，整套齿轮组采用层叠式平行轴排布，通过多组不同齿数的圆柱直齿轮依次啮合，实现多档固定减速比输出，覆盖1/4到1/4096的传动比区间，可根据实际负载需求匹配对应速比，兼顾低转速大扭矩输出与传动平稳性要求。设计阶段优先考虑了紧凑安装需求，整体采用上下双层红色安装支架作为承载基体，支架上预留了对应齿轮轴的定位安装孔，所有传动齿轮轴均采用过盈配合压装在支架孔位内，无需额外紧固件即可实现轴系定位，大幅压缩整体装配体积。

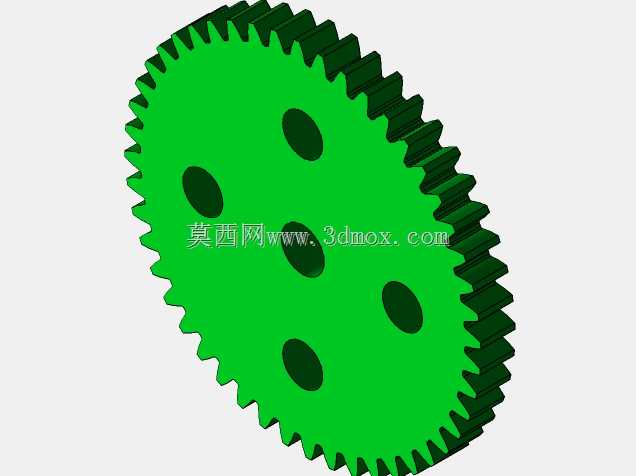

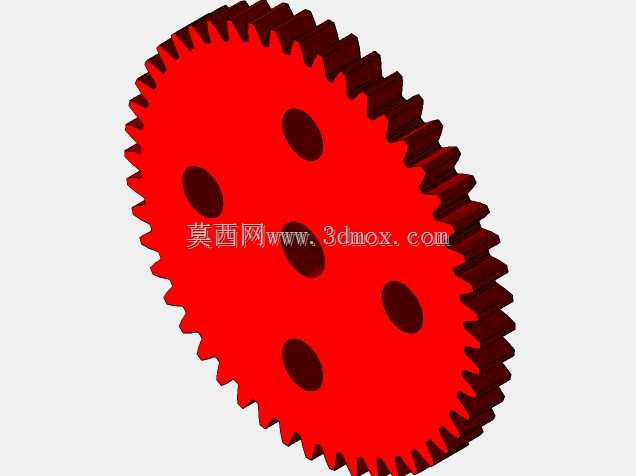

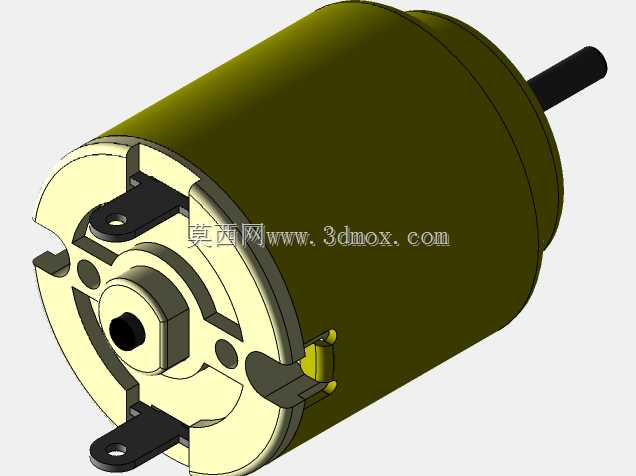

　　马达本体通过支架上的弧形卡位与侧边限位结构固定，避免运转过程中出现径向窜动，齿轮组采用红绿双色区分不同传动层级，既方便装配阶段的层级识别，也能在调试阶段直观观察每一级齿轮的啮合运转状态，快速排查卡滞、跳齿等装配问题。从安装边界来看，整套结构的轴向尺寸与径向尺寸均适配小型设备的狭小安装空间，输出轴采用长轴设计，可直接外接负载轮、传动摇臂等执行部件，无需额外加装联轴器。传动齿轮采用小模数直齿设计，啮合间隙控制在合理范围，既保证低压低转速下的传动顺畅度，也能将回程误差控制在小型应用场景的允许范围内。支架采用对称式结构设计，安装孔位统一，可根据设备布局需求选择正装或倒装方式，适配不同的安装朝向要求。实际应用中，

　　这类微型减速结构常作为小型移动装置的动力核心，比如微型模型车的驱动单元、教学实验用传动演示装置、小型自动开合机构的动力源，依靠多档减速比的设计，可在不更换马达的前提下，通过更换齿轮组匹配不同的负载转速需求，降低小批量定制场景的零件备货成本。结构设计上没有采用复杂的行星轮系结构，而是用工艺更简单、装配难度更低的平行轴直齿轮组，兼顾了制造成本与维护便利性，即使是入门级的结构装配人员，也能快速完成整套结构的组装与调试。齿轮与轴的配合采用间隙配合加限位挡片的方式，既保证齿轮转动的顺畅度，也能避免齿轮运转过程中出现轴向窜动导致的啮合脱开问题，马达供电引脚直接外露在支架侧边，方便快速焊接供电线路，适配快速原型制作的接线需求。
