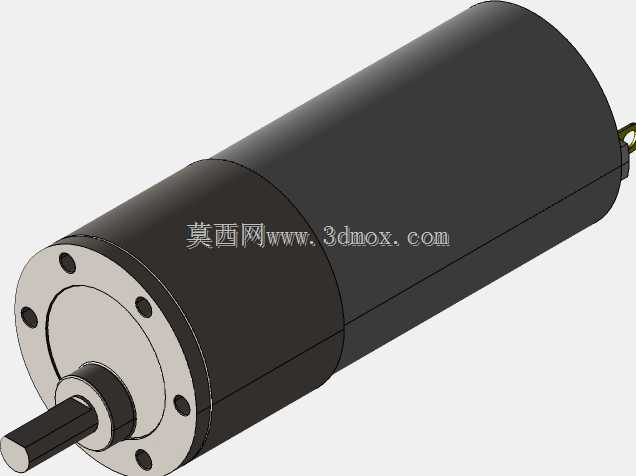

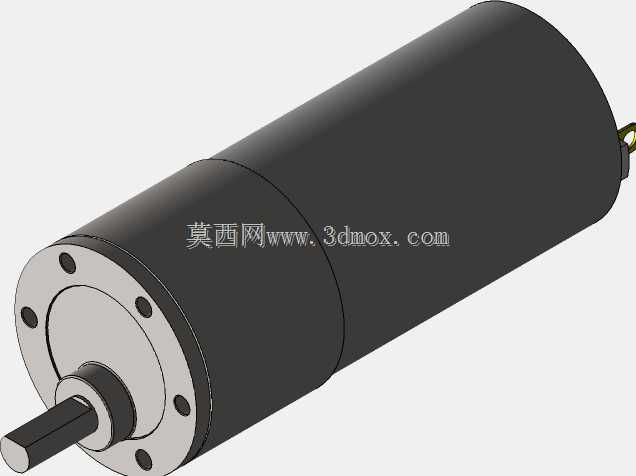

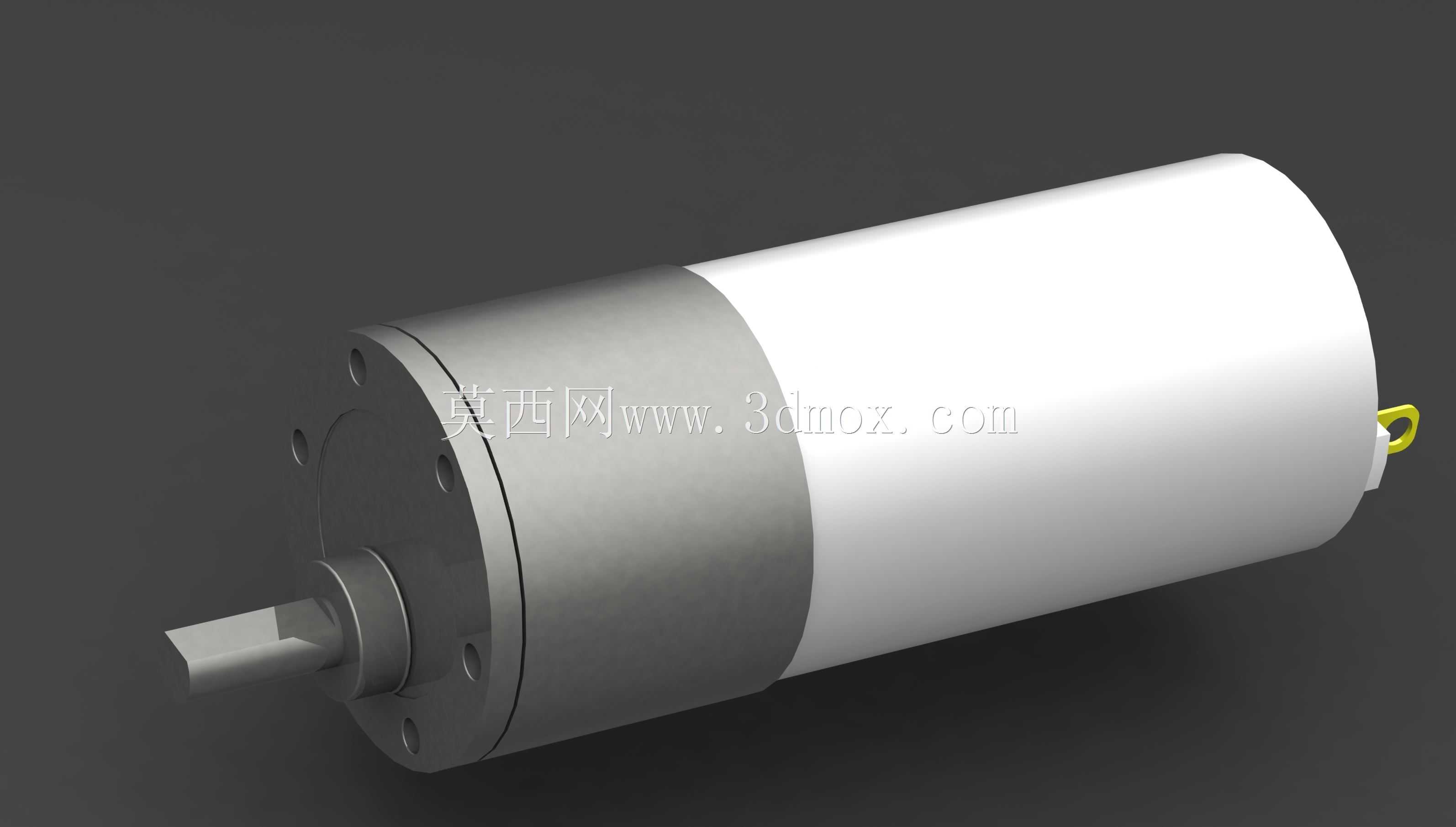

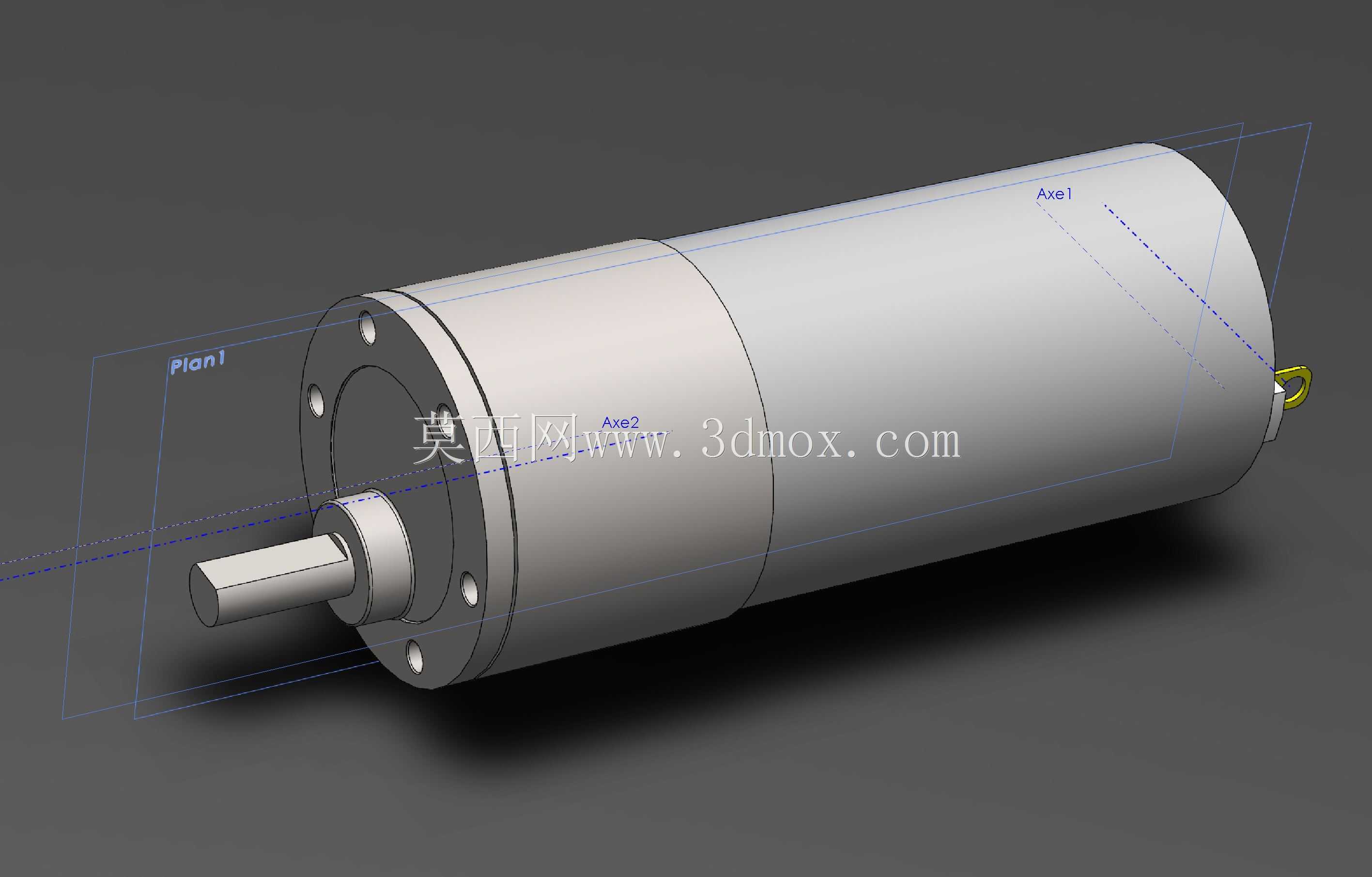

ZGB37RH减速型步进电机三维结构

　　这款带减速箱的步进电机，在小型自动化设备里的应用场景十分广泛，从桌面级协作机器人的关节驱动，到3D打印设备的送料机构、小型传送带的动力输出，再到智能仓储里的小型分拣拨杆驱动，都能见到同规格产品的身影。它的核心用途是将步进电机的脉冲转动信号，通过前端的行星减速结构放大输出扭矩，同时降低输出轴的转速，匹配低速大扭矩的负载需求，避免普通步进电机低速运行时的震动与丢步问题。

　　从功能特性来看，这款集成式减速步进电机将驱动电机本体与减速箱做了一体化同轴设计，输出轴为单扁位D型轴，方便配套的同步轮、联轴器做周向固定，不需要额外加工键槽就能传递额定扭矩，适配小型设备快装的需求。电机本体的圆柱形外壳做了光面处理，既可以通过配套的固定支架做端面安装，也能利用圆柱面做抱紧式安装，适配不同设备的安装空间限制。

　　设计思路上，这款产品没有采用分体式电机加独立减速箱的拼接结构，而是将减速箱的齿轮组直接集成在电机前端的端盖内部，缩短了整体的轴向长度，减少了分体装配带来的同轴度误差，能有效降低运行时的径向跳动。减速箱的端面上均匀分布了多个安装螺孔，既可以用来固定减速箱端盖，也能作为设备安装的固定孔位，一物多用减少了不必要的结构冗余。电机尾部的外壳做了等直径设计，和前端减速箱的外径保持一致，方便用户设计安装抱箍时不用做变径处理，降低配套结构的加工难度。

　　从安装边界来看，这款电机的整体轴向尺寸紧凑，径向最大直径统一，输出轴的伸出长度、扁位尺寸都符合小型传动部件的通用规格，安装时不需要预留太大的周边空间，哪怕是在狭小的设备腔体内部也能完成布置。选型时需要注意，输出轴的径向负载不能超过额定值，安装时要保证负载和输出轴的同轴度，避免偏载导致减速齿轮的异常磨损。在做配套结构设计时，要预留出电机接线的出线空间，避免线材和周边运动部件产生干涉，同时要注意电机的散热空间，虽然这类小型减速步进电机的发热不大，但密闭空间内长期运行还是要考虑基本的空气流通，避免温度过高导致磁钢退磁影响输出扭矩。
