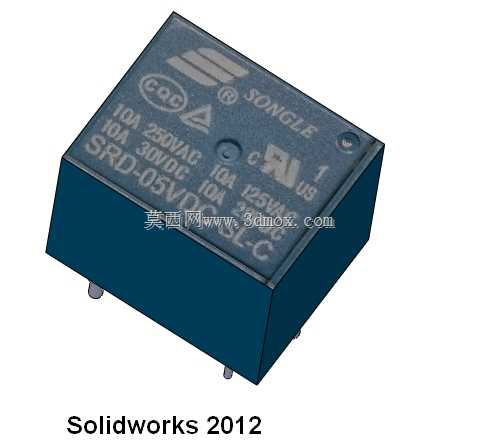

这款5V规格的单刀双掷电磁继电器,是工控板卡、小型家电控制回路、智能家居模组里极为常见的通断执行元件,建模时完全还原了实物的引脚排布、外壳标识与安装限位,能直接嵌入各类控制板的装配体中做干涉校验,不用再反复核对实物样本调整安装位。日常做控制类设备结构设计时,很多新手容易忽略继电器的安装边界,要么给引脚留的焊盘间距不对,要么外壳上方的安全绝缘距离留得不足,这款数模把外壳顶面的标识凸点、侧面的脱模斜度、底部引脚的伸出长度都做了1:1还原,甚至连引脚根部的塑封定位凸台都没有省略,导入装配体后可以直接模拟PCB插装后的整体高度,核对外壳与周边电容、接线端子的间隙是否满足安规要求。从实际应用场景来看,

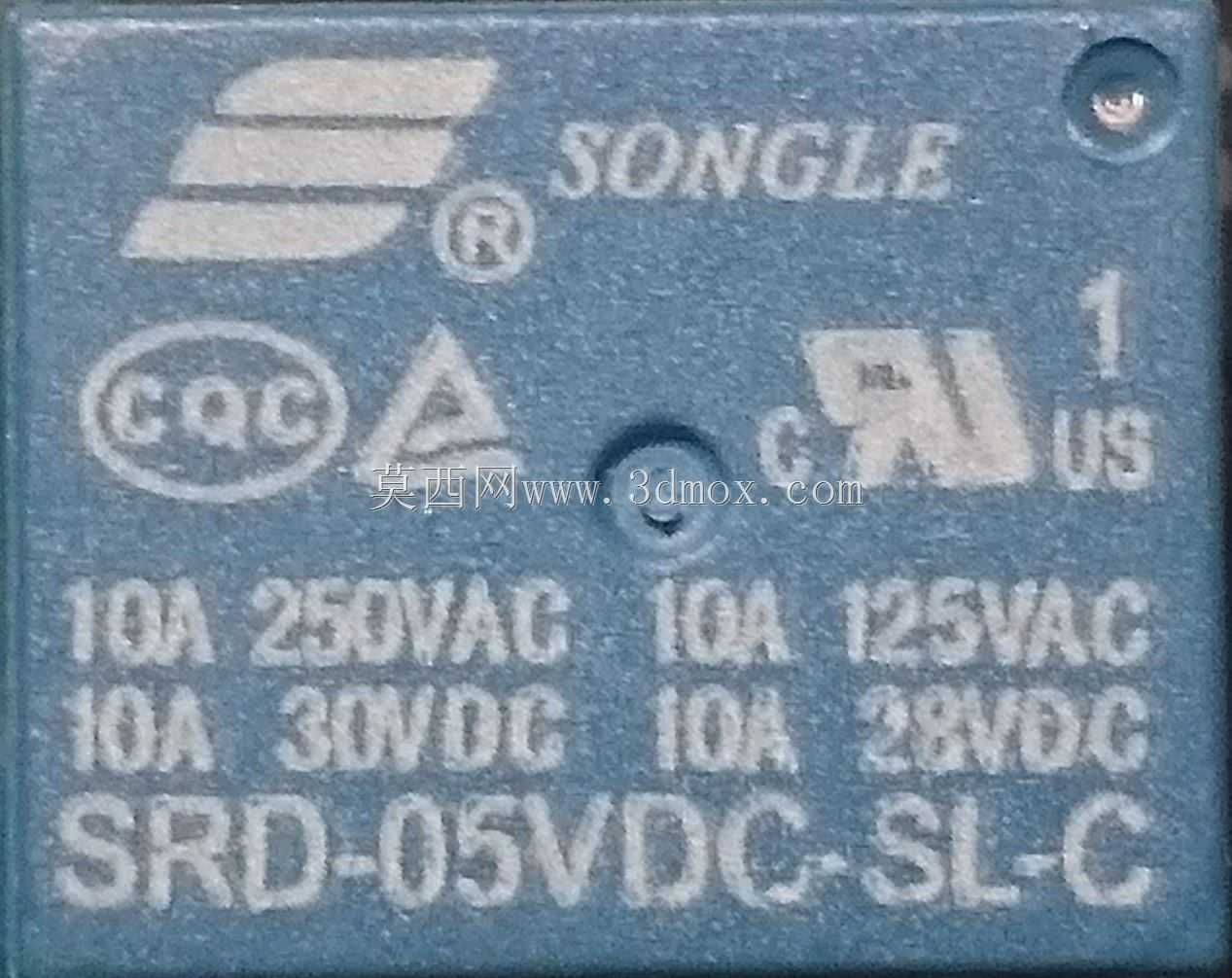

这类继电器主要承担小电流控制大负载的回路切换作用,线圈侧通5V直流电压即可触发触点动作,常开常闭触点分别支持10A等级的交流、直流负载通断,在小型自动化设备的IO输出板、家用智能开关的负载回路、测试治具的信号切换模组里都有大量应用,建模时特意保留了外壳表面的所有认证标识与参数丝印位置,做产品渲染或者装配示意时能直接呈现真实的外观效果,不用后期再贴图处理。设计思路上完全遵循实物的装配逻辑,先还原内部磁路部分的占位空间,再做外部塑壳的包覆结构,引脚的折弯角度、插装段的直径都按照实际量产规格绘制,安装时不需要额外做结构修改,直接匹配标准2.54mm间距的焊盘孔位即可,底部引脚的伸出长度也对应常规1.6mm厚度PCB的波峰焊工艺要求,

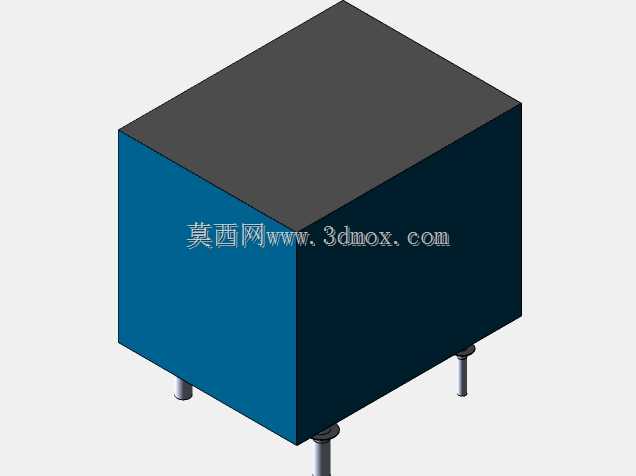

不会出现引脚过长顶到外壳或者过短焊盘吃锡不足的问题。数模的外形尺寸完全对标实物的长宽高参数,四个边角的圆角、侧面的定位卡扣槽都做了精准还原,做面板嵌入式安装或者PCB直插安装时,都能直接用这个数模做开孔尺寸的参考,避免后期开模或者做治具时出现尺寸偏差,触点侧的接线空间也按照实际接线余量做了预留,装配后可以直观看到接线端子与周边元件的安全距离是否符合设计规范。
