碳纤维纹理三辐式汽车轮毂结构设计

　　该行走部件总成的设计围绕乘用车改装场景的性能需求展开，轮辋部分采用标准17英寸适配规格，胎圈座直径、轮缘宽度完全匹配常规民用改装轮胎的安装公差，可直接适配市面主流扁平比运动轮胎，无需额外加工转接结构。轮辐采用三辐式对称布局，辐条截面做了变厚度优化，靠近轮毂中心的安装座区域厚度更大，向轮辋方向逐步收窄，既保证了螺栓安装区域的结构强度，也为内侧的制动组件预留了充足的散热空间，避免连续制动后热量堆积在轮腔内部引发轮胎性能衰减。

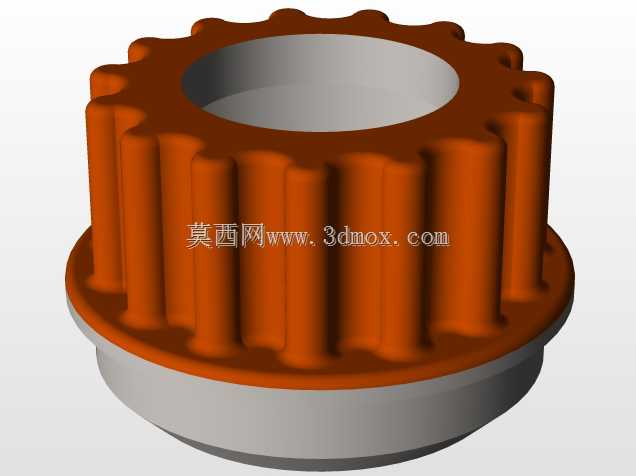

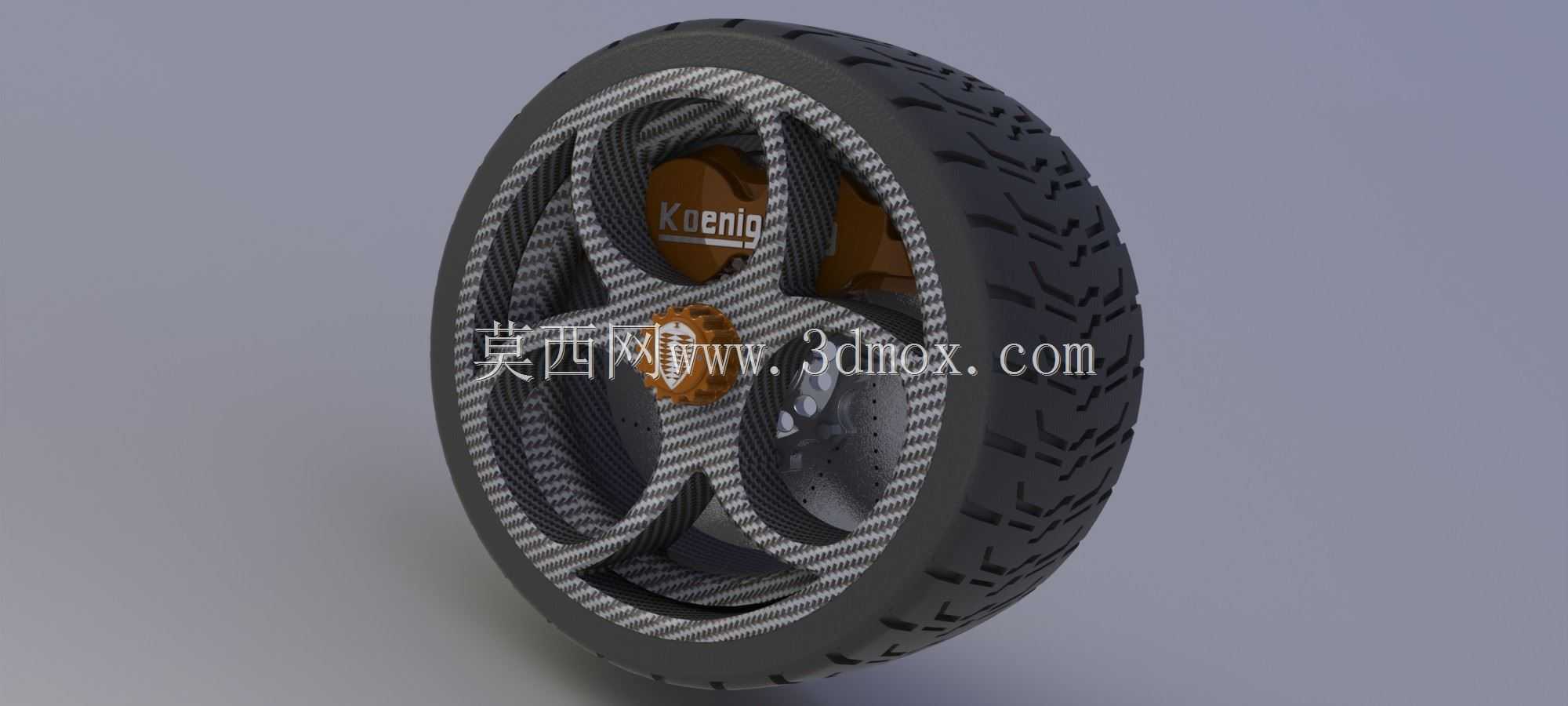

　　辐条表面做了碳纤维纹理的包覆设计，并非单纯的外观装饰，纹理走向顺着辐条的应力传递路径排布，在建模阶段就同步考虑了后续碳纤维铺层的工艺可行性，铺层角度匹配轮辐受载时的拉应力方向，可在降低整体簧下质量的同时，提升辐条的抗冲击能力，应对颠簸路面的径向冲击与转向时的侧向载荷。轮毂中心的安装孔位采用五孔通用PCD布局，适配多数紧凑型、中型家用轿车的转向节安装接口，中心孔预留了变径圈的安装余量，可通过适配不同规格变径圈兼容更多车型的安装需求。

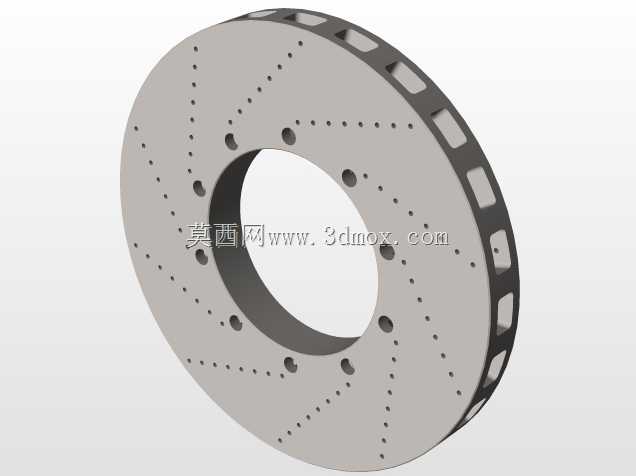

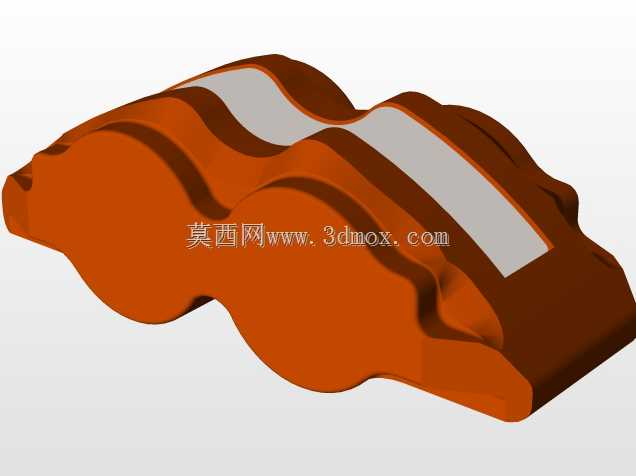

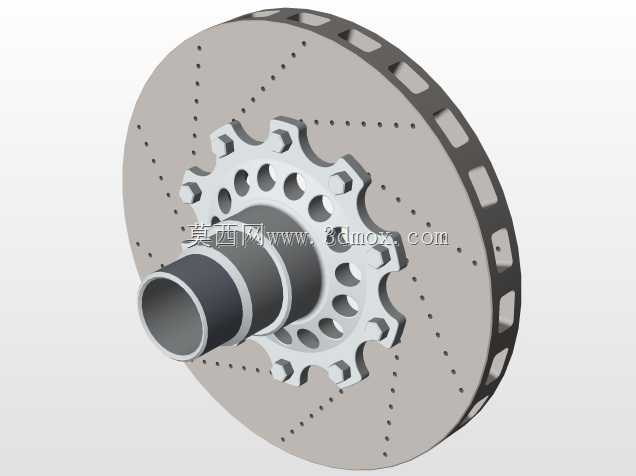

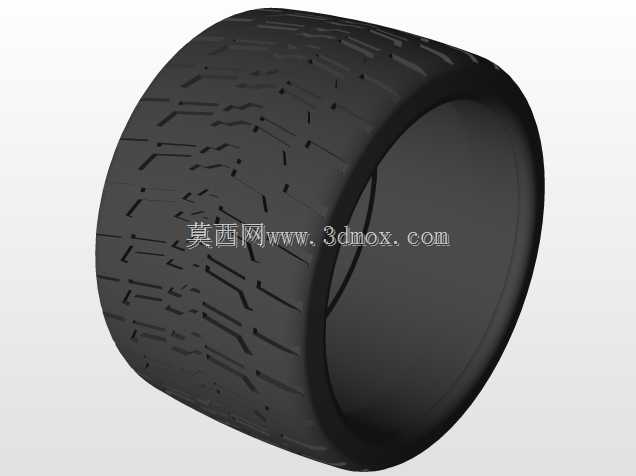

　　内侧集成的制动盘采用通风式结构，盘面预留了散热筋通道，轮辐转动时形成的导流效应可带动空气从辐条间隙穿过制动盘散热筋，带走制动摩擦产生的热量，制动卡钳的安装位置与轮辐内侧的间隙控制在8mm以上，避免转向或颠簸时轮辐与卡钳发生运动干涉。轮胎部分的胎纹采用不对称运动胎设计，胎肩位置的花纹块刚度更高，可提升转向时的侧向抓地力，胎面中部的连续花纹条兼顾了高速行驶的静音性与排水性能，胎唇内部的钢丝圈结构在建模时做了简化处理，保留了与轮辋配合的密封面尺寸，保证装配后的气密性要求。

　　整个总成的装配边界严格控制在轮拱内部的常规空间范围内，轮辋偏距设置为ET38，安装后轮胎外沿与翼子板基本齐平，不会突出车身也不会过度内缩蹭到内侧避震结构，轮辐背面的减重槽设计在不降低结构强度的前提下进一步削减了非簧载质量，对于提升车辆悬挂的响应速度、改善操控表现有实际作用。建模过程中所有配合面都预留了合理的装配公差，轮辋与轮胎的配合面、轮毂与转向节的贴合面都做了平面度要求，避免装配后出现动平衡超差的问题，三辐式的结构也方便后续的轮胎拆装与制动系统维护操作，无需特殊工具即可完成常规维保作业。
