小型业余探空火箭原型结构设计

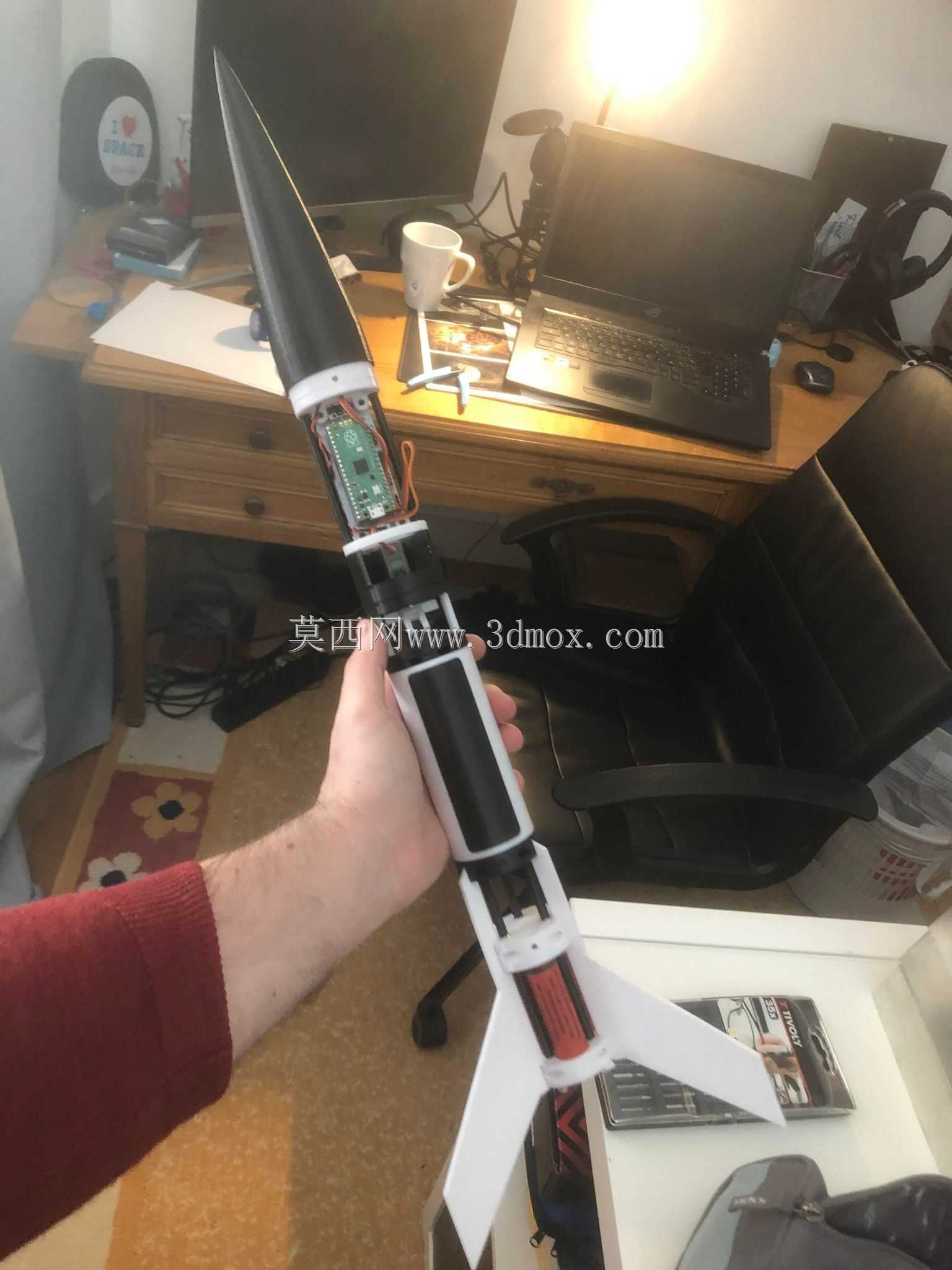

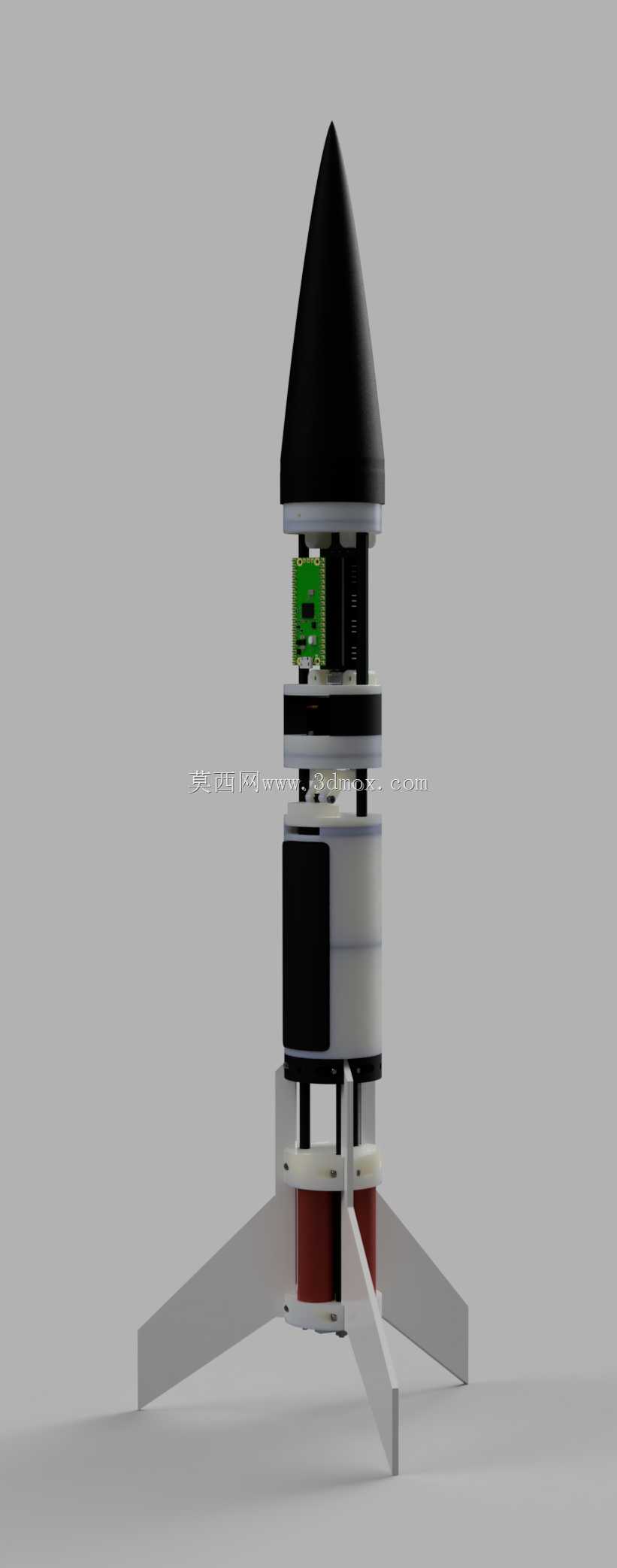

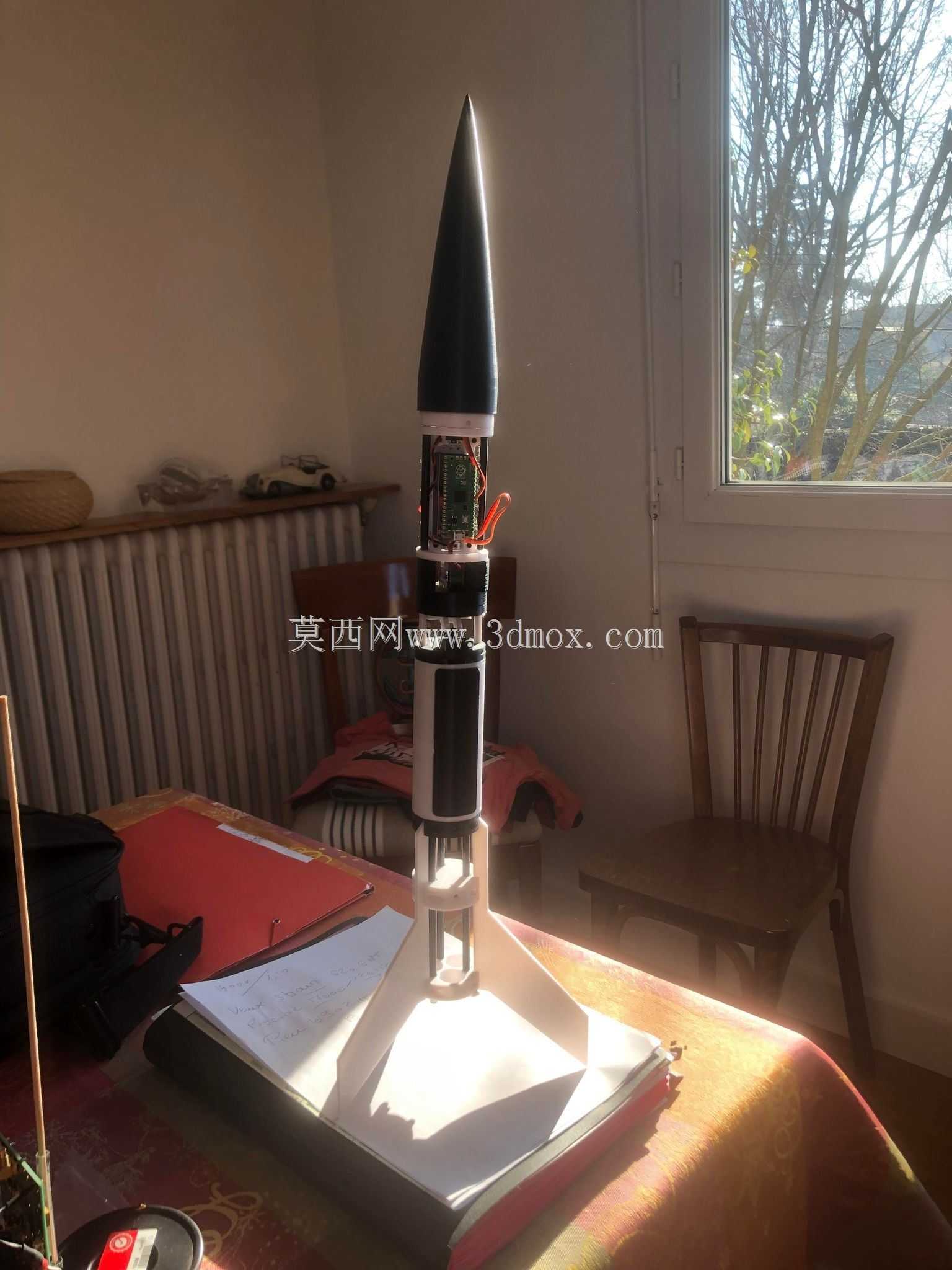

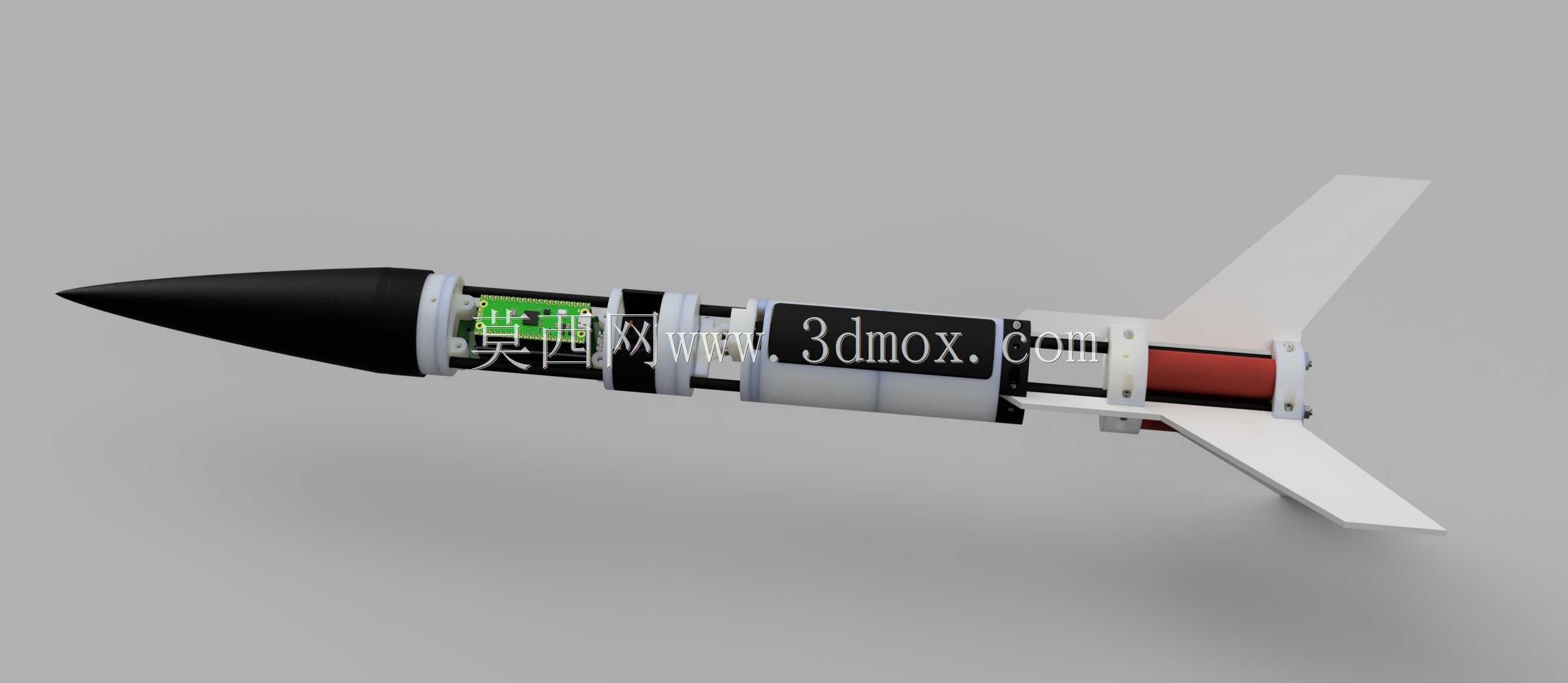

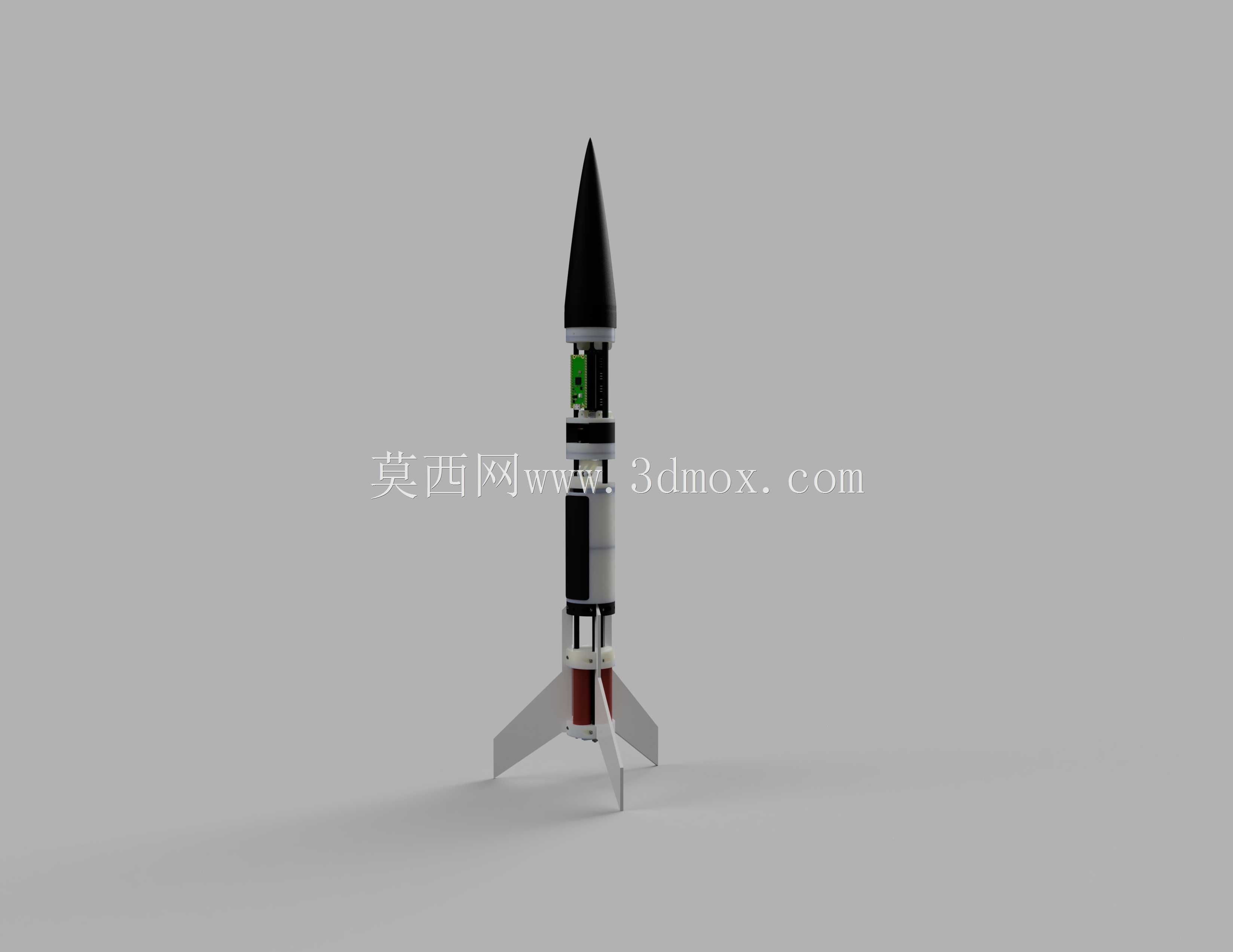

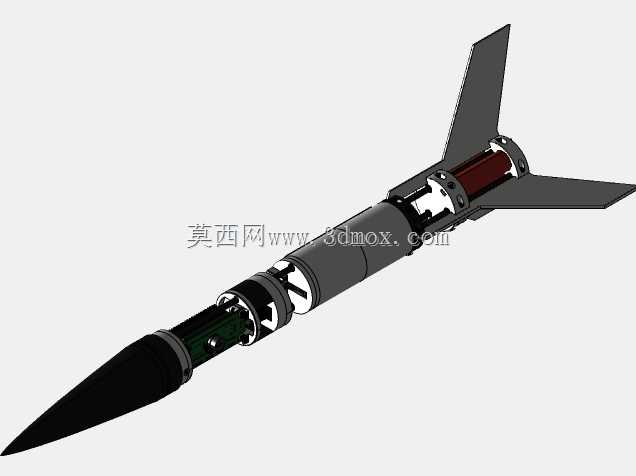

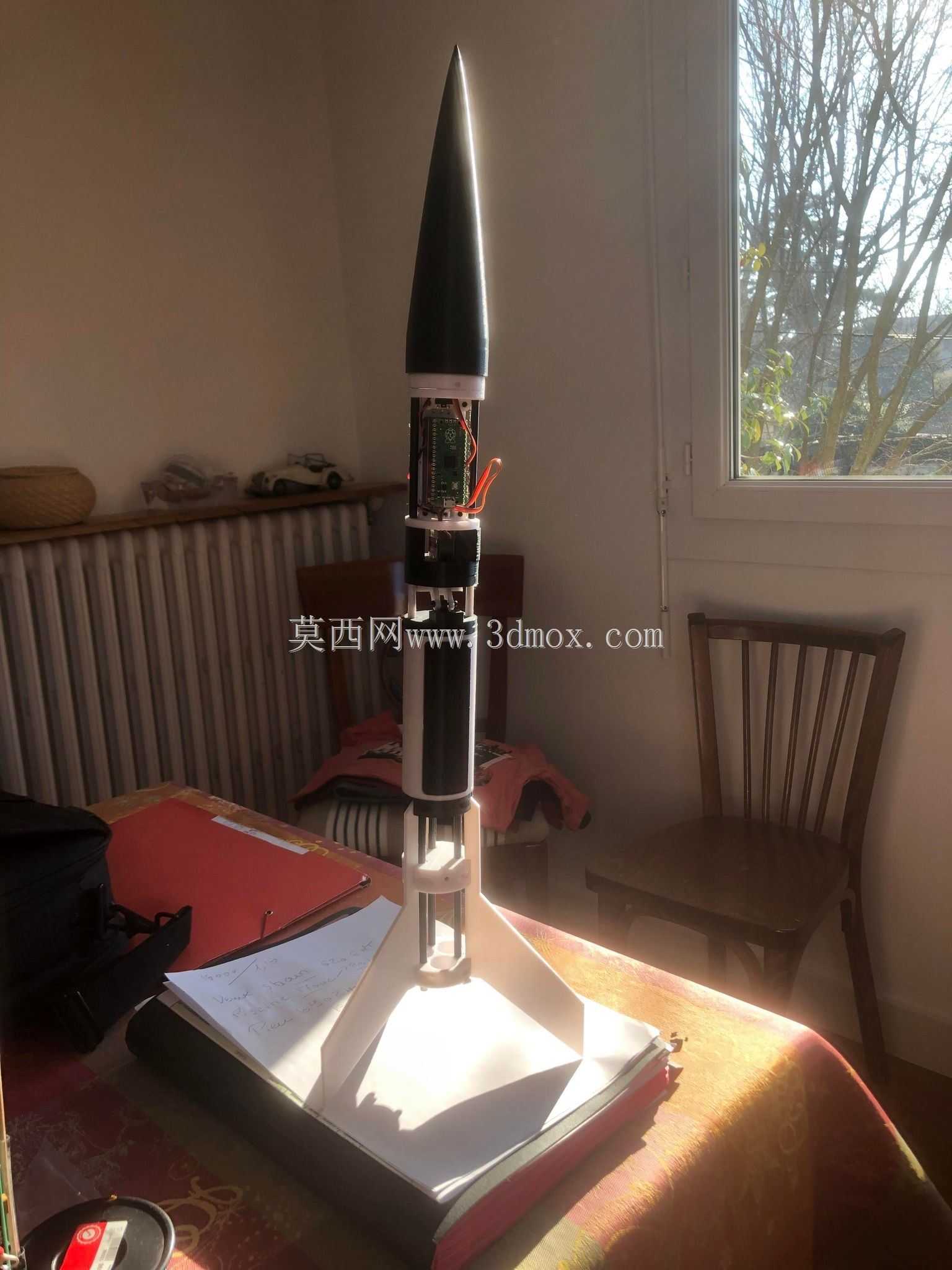

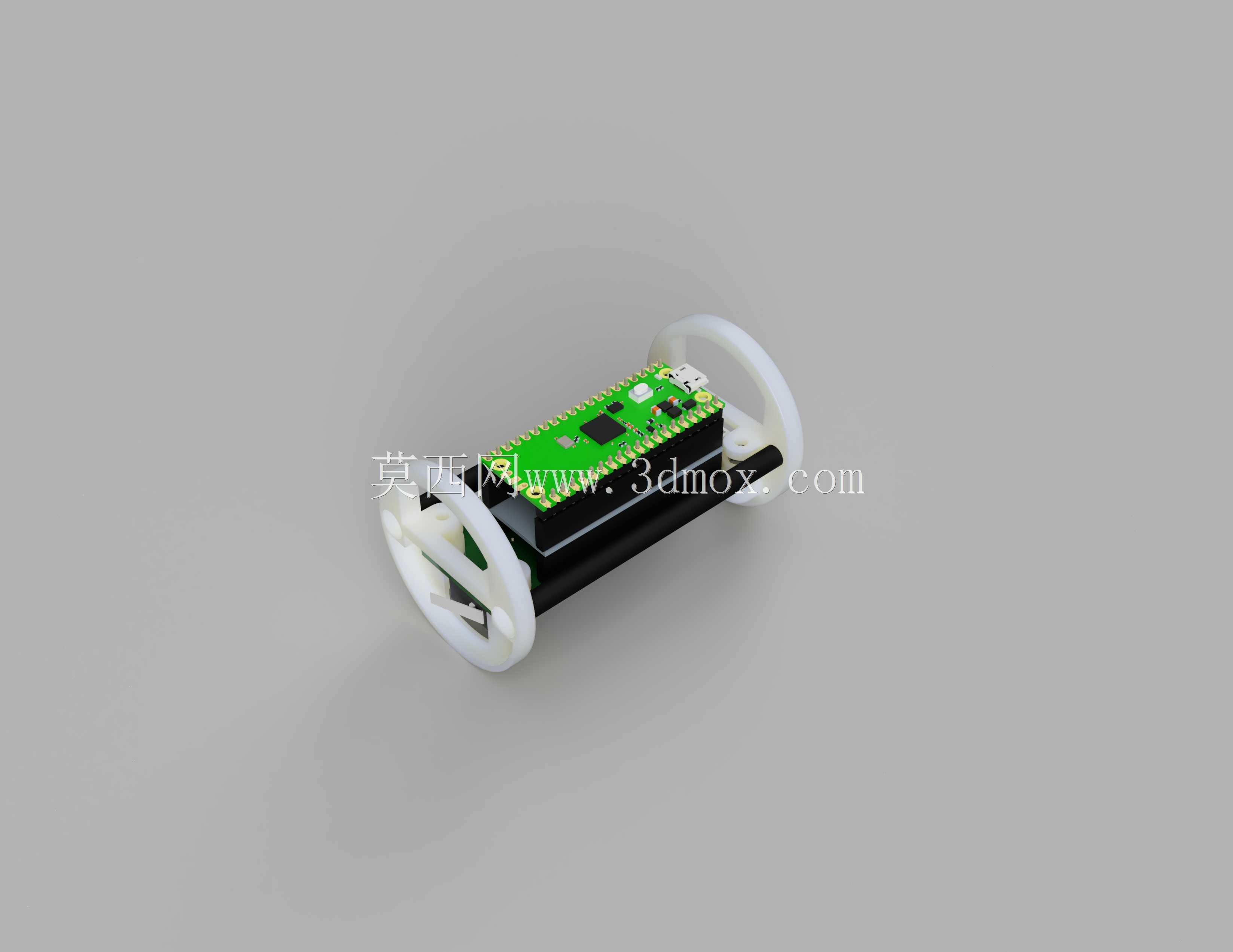

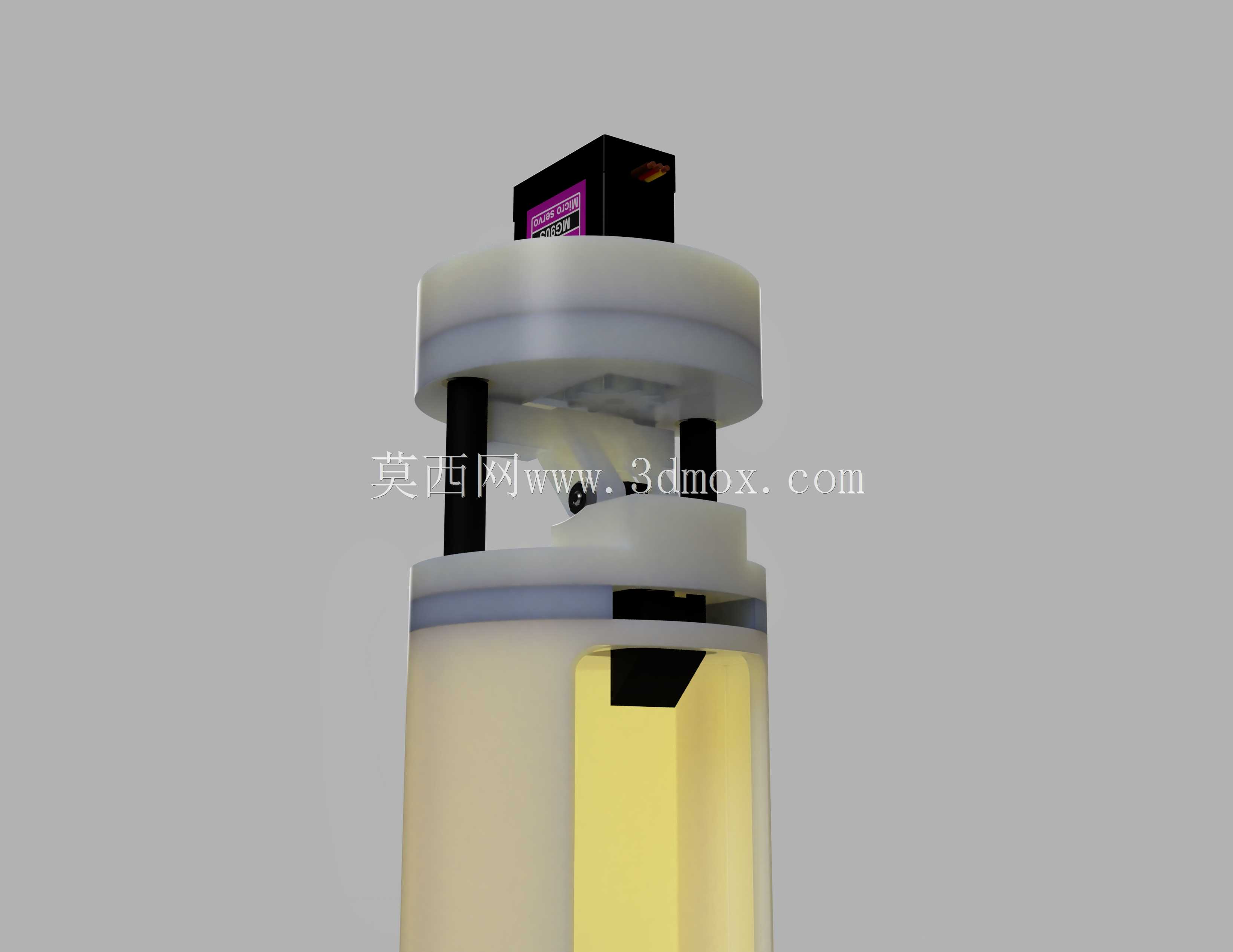

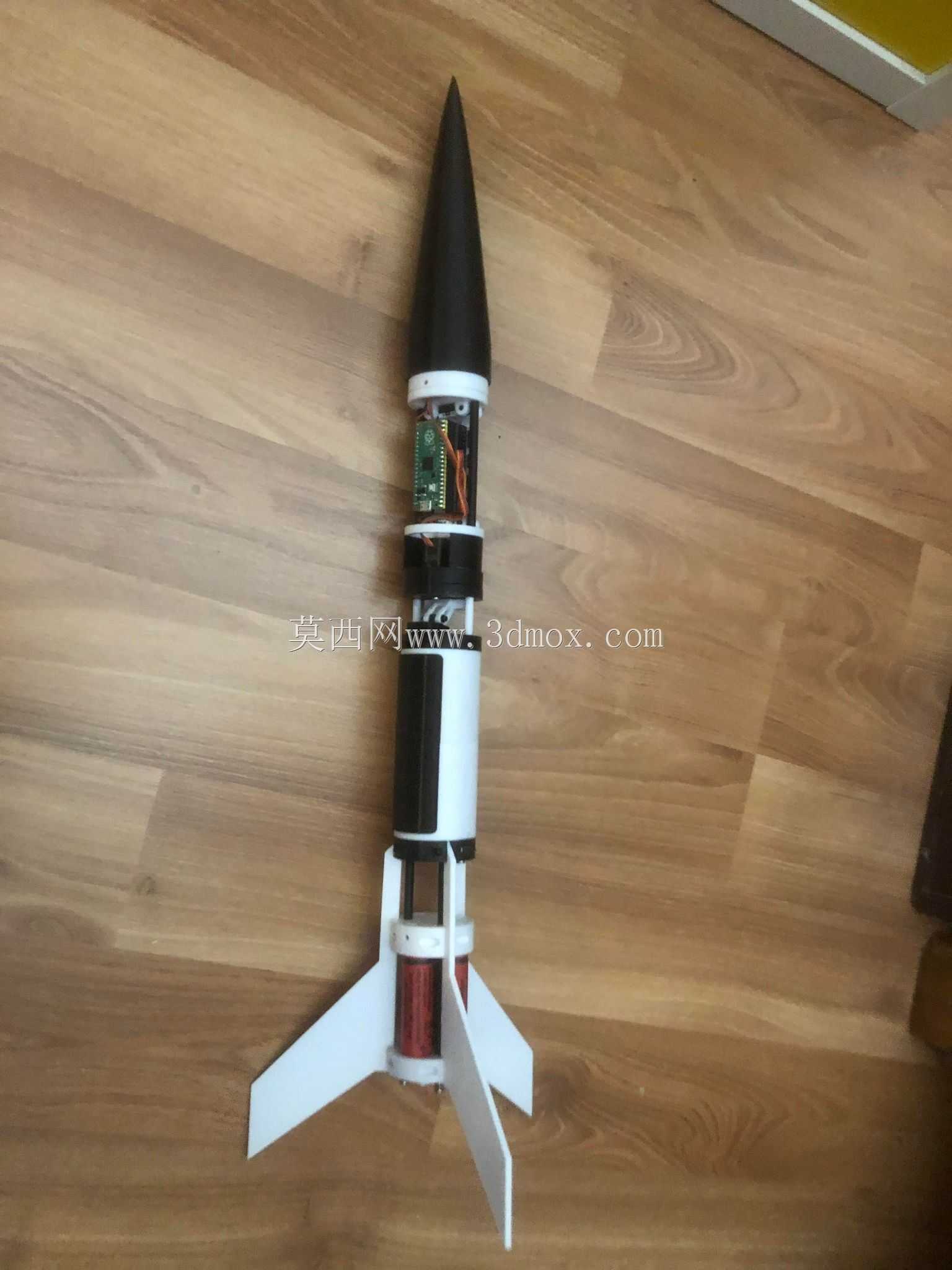

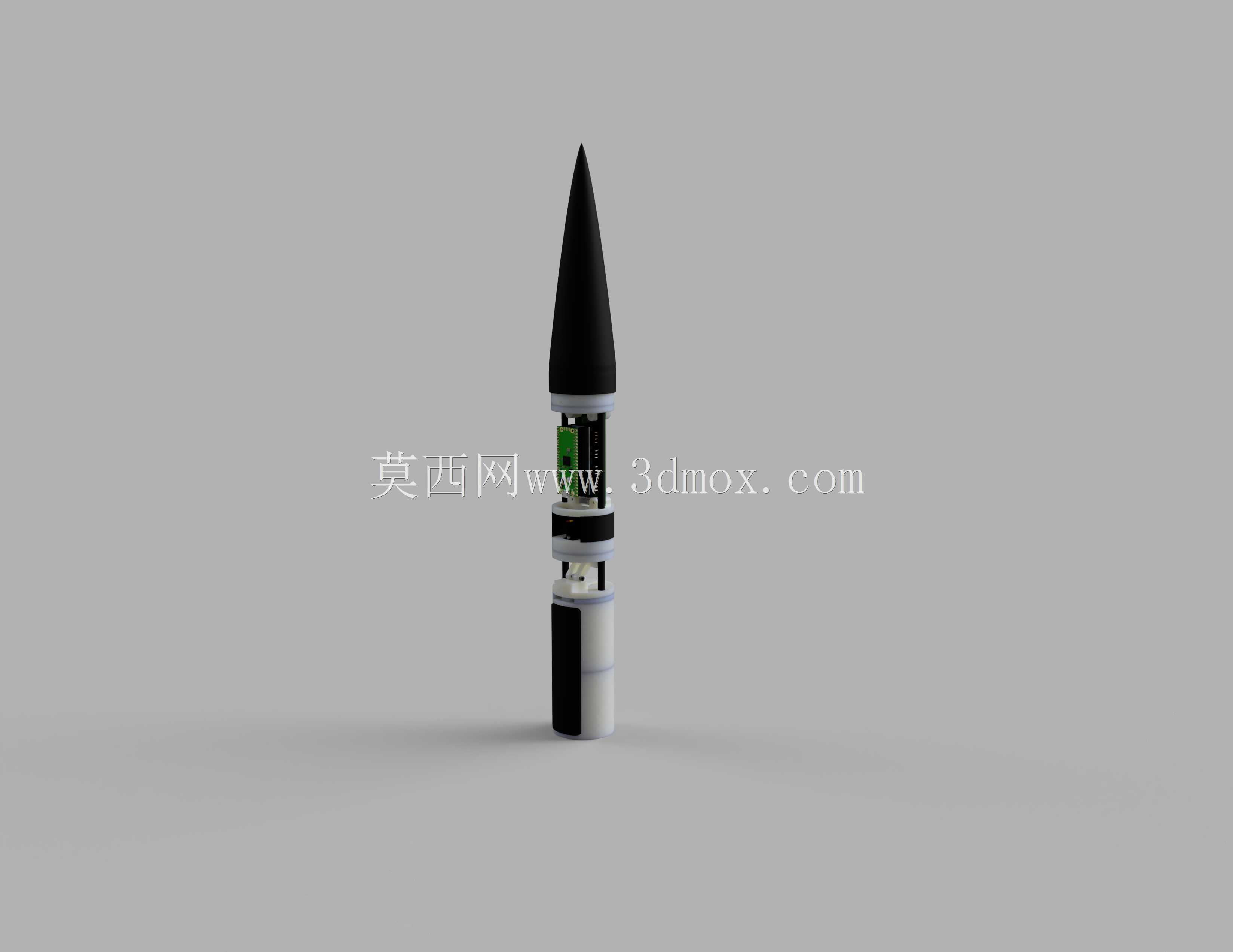

　　该小型火箭原型面向业余航天爱好者与学生科创实践场景设计，可用于低空空域探测试验、航天科普教学演示，满足私人合规空域内的短距飞行验证需求。整体结构采用分段模块化设计思路，从弹头到尾段依次设置载荷舱、电子设备舱、动力舱与尾翼稳定段，各舱段通过径向卡扣与轴向定位销实现快拆连接，无需专用工具即可完成舱段分离与部件更换，适配试验阶段频繁调整内部器件的操作需求。弹头采用钝锥形流线型设计，曲面曲率经过低速气动优化，可降低亚音速飞行阶段的空气阻力，同时预留内部载荷安装空间，可搭载小型温湿度采集模块、气压高度传感器等轻量探测器件，载荷舱内壁设置缓冲泡棉安装槽，可吸收发射与飞行阶段的冲击振动，保护内部电子器件。电子设备舱集成飞控核心、

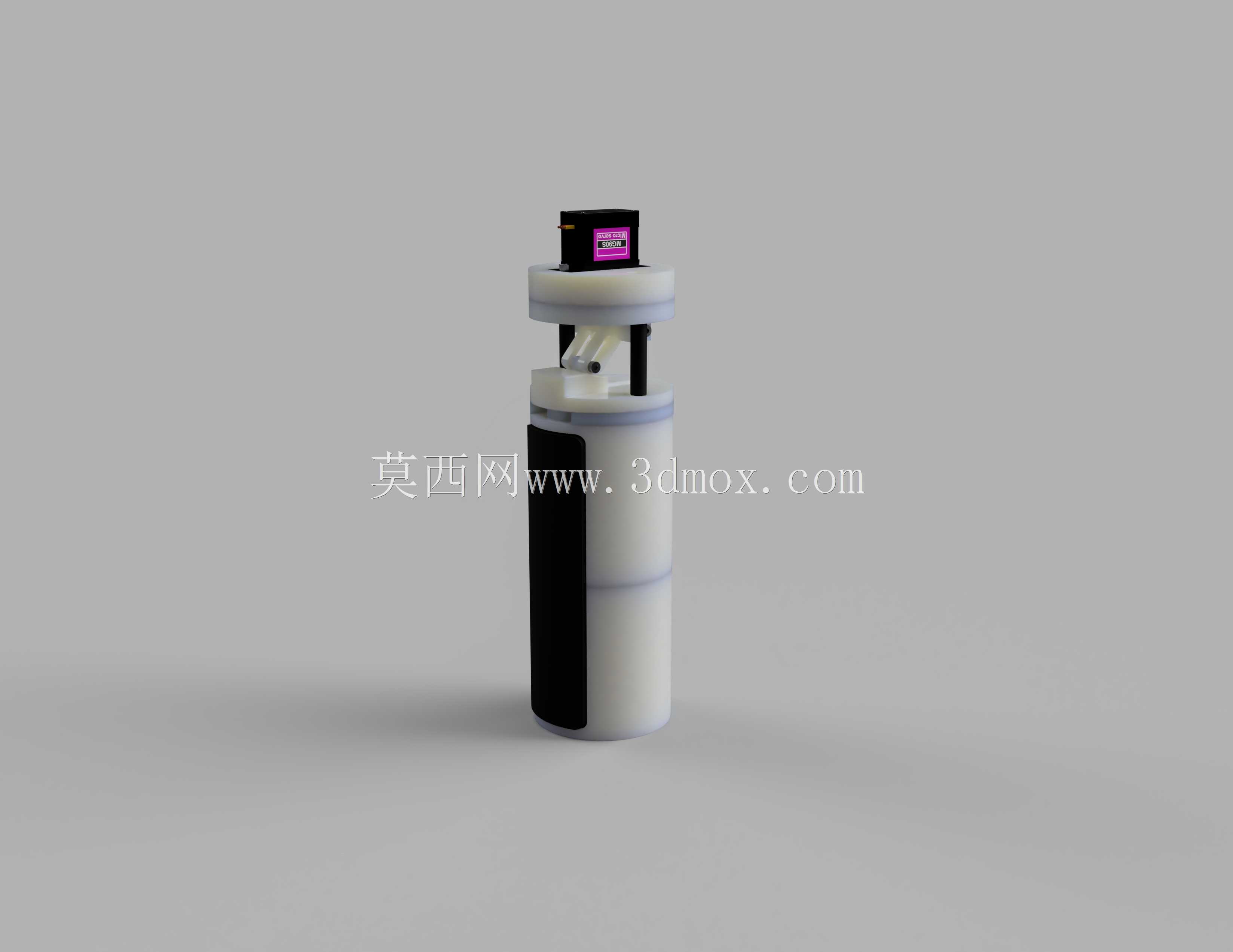

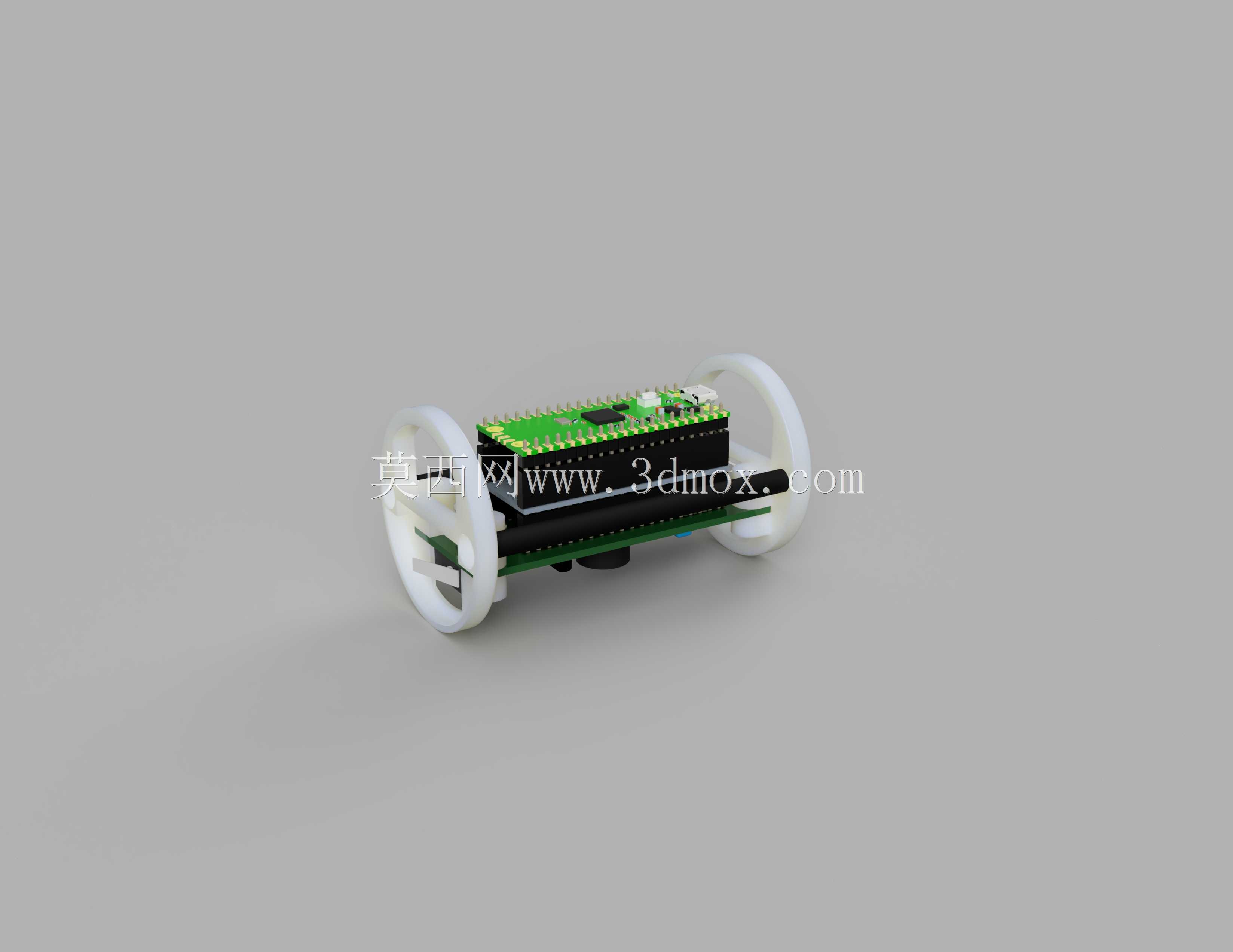

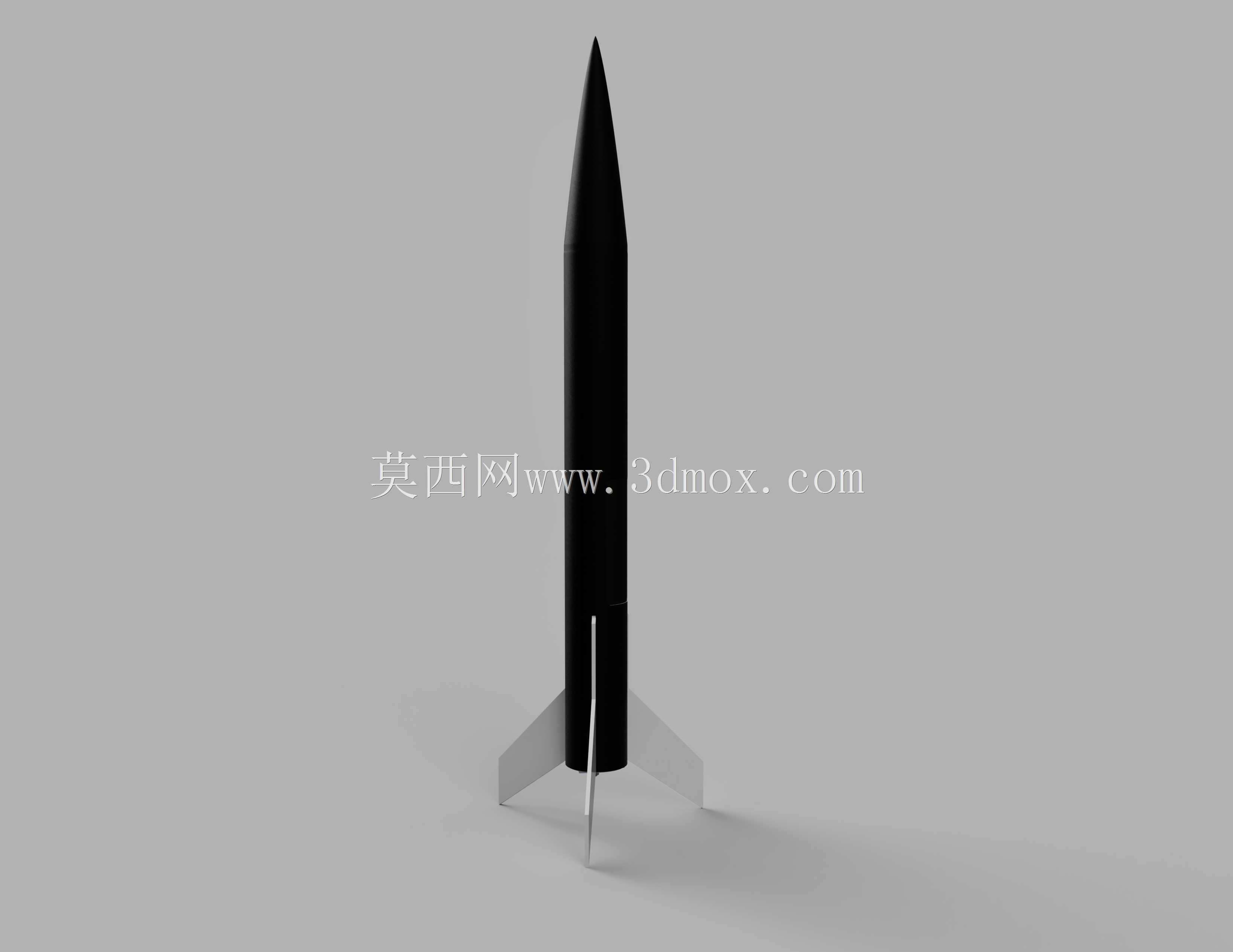

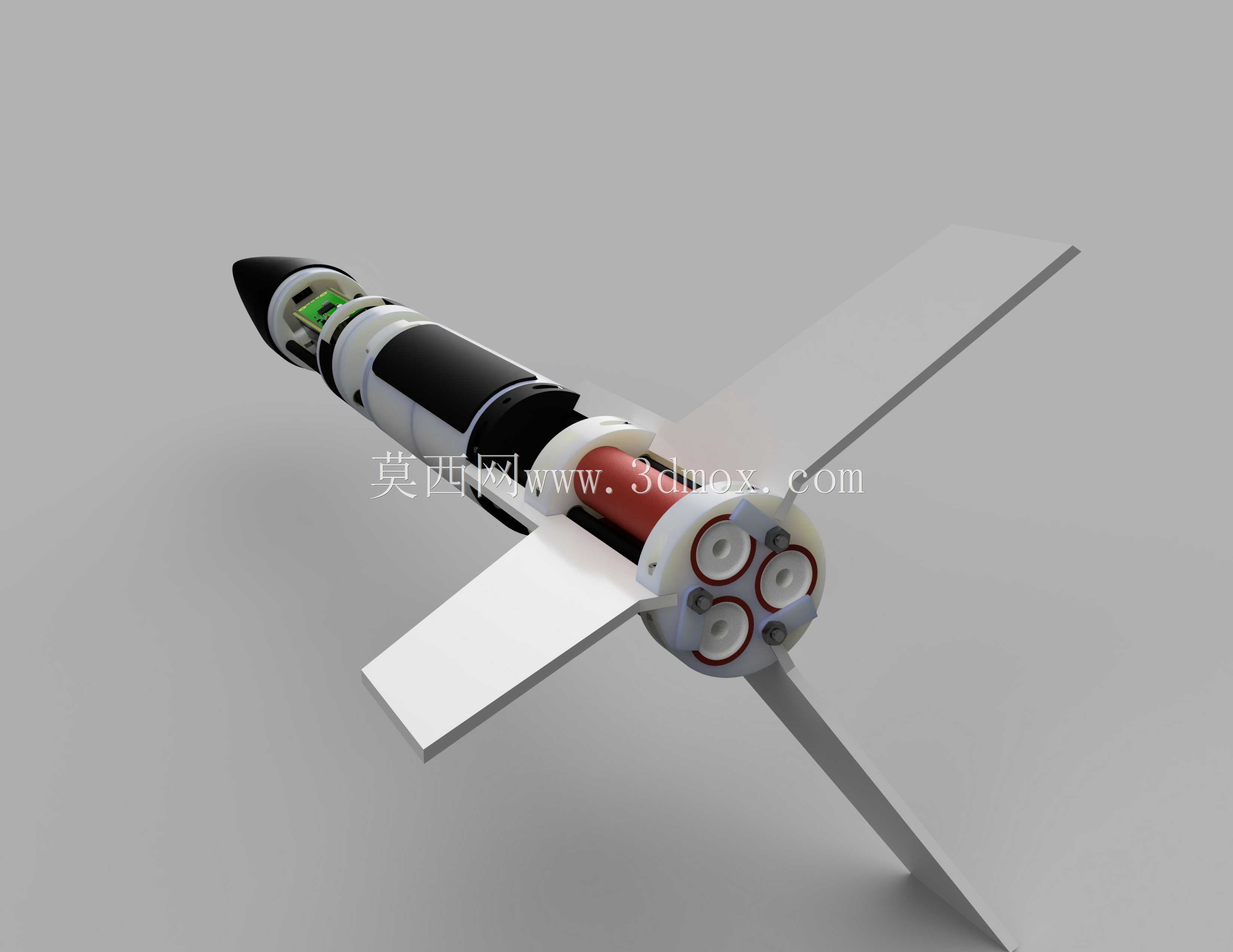

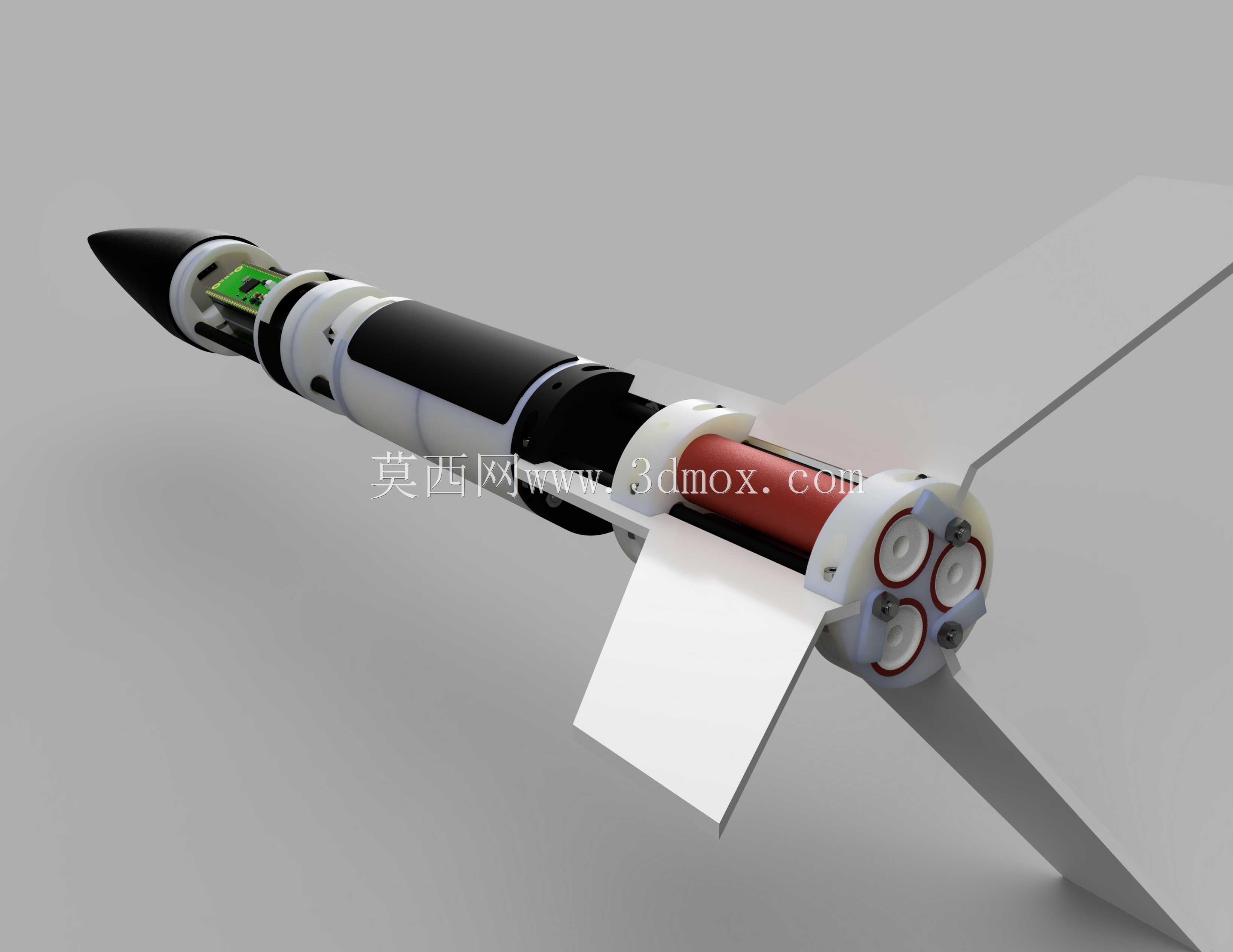

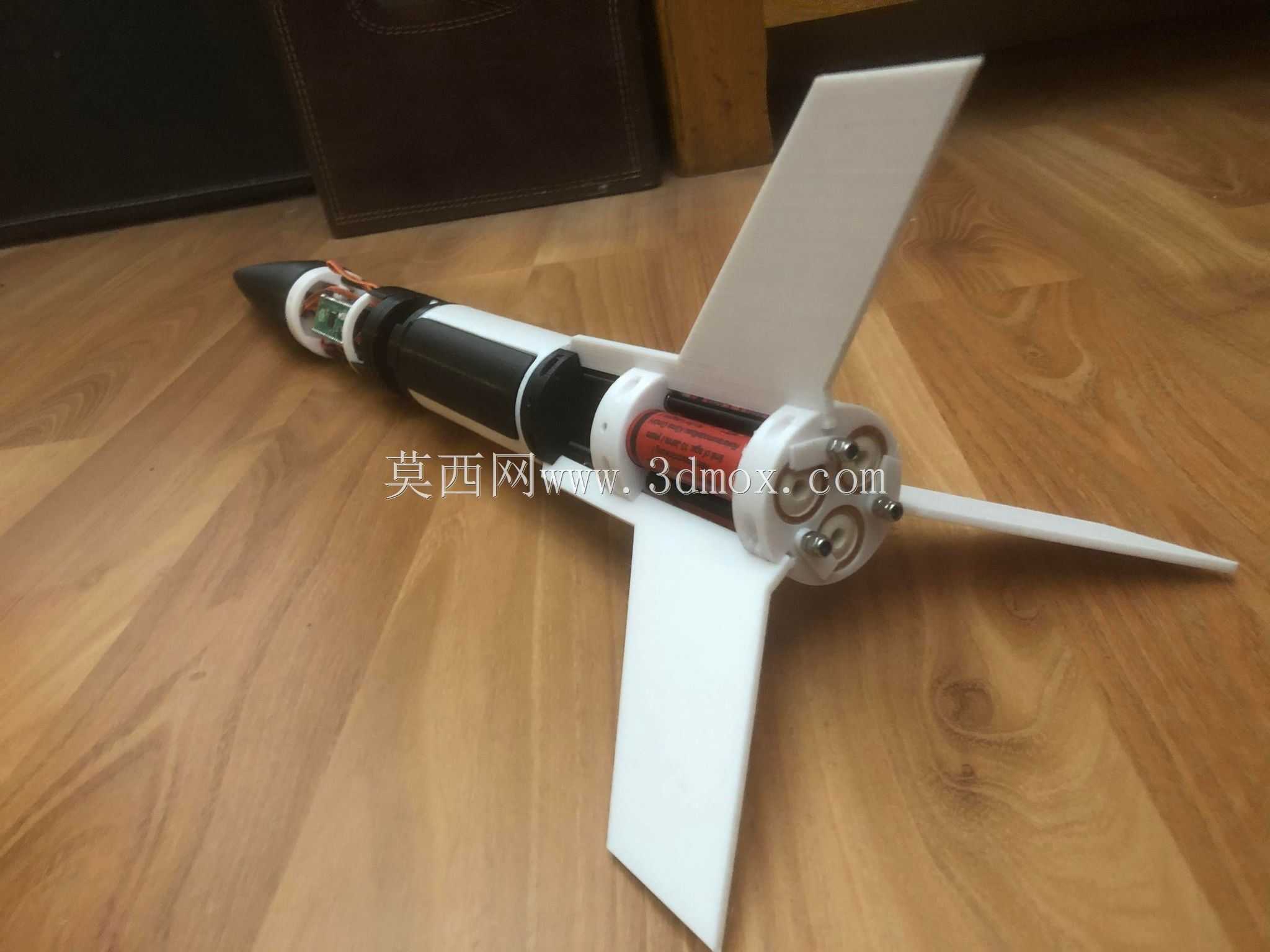

　　惯性测量单元与供电模块，舱壁预留走线槽与接口安装位，所有接插件均采用防松脱设计，可承受发射阶段的瞬时过载；舱段外侧设置可视化检修窗口，无需拆解整箭即可完成飞控参数调试与接线检查。动力段采用集群发动机布局，三台发动机沿箭体周向120度均匀分布，安装座设置同轴度定位凸台，保证各发动机推力轴线与箭体中心轴线平行，避免推力偏心导致的飞行姿态偏移；发动机安装位预留不同规格发动机的适配衬套更换空间，可根据飞行高度需求更换不同冲量的动力单元。尾段采用四片对称式直翼布局，尾翼与箭体通过插接式安装座连接，翼片采用薄翼型截面，安装角经过校准保证飞行阶段的自旋稳定效果，尾翼根部设置加强筋结构，可承受飞行阶段的气动载荷，避免翼片颤振或变形。箭体主体采用轻质高强度管材加工，各连接端面设置定位止口，保证整箭同轴度控制在合理范围内，整箭外径适配常规发射管的安装尺寸，尾段端面设置发动机喷口定位与挡焰结构，避免高温尾焰灼烧箭体结构。
