传感器配套用盲导连接套结构设计

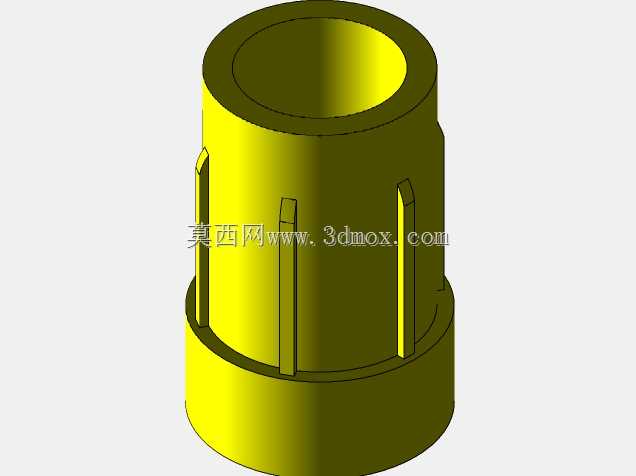

　　在工业传感检测回路的装配场景中，这类盲导结构件常作为传感探头与安装基座之间的过渡连接件使用，主要承担探头安装导向、配合面定位、外周防护的核心作用，常见于流体管路压力检测、设备位移传感、工位到位检测等传感安装工位，能够避免探头安装过程中出现偏斜、磕碰，同时保证传感端面与被测面的配合间隙符合检测精度要求。从结构设计逻辑来看，该零件采用中空贯通的筒体结构，内孔为核心配合面，加工时需保证内孔圆柱度与表面粗糙度，确保传感探头装入后无卡滞、无径向窜动，内孔直径需与适配探头的外径保持合理的间隙配合公差，既满足装配便利性，也避免间隙过大导致探头晃动影响检测信号稳定性。筒体下部设计有直径更大的凸缘台阶，安装时该台阶面可抵靠在安装基座的沉台端面，

　　承担轴向定位作用，限制零件装入安装孔的深度，保证探头伸出长度符合检测要求，凸缘外径与安装沉孔采用小间隙配合，实现径向的初定位。筒体外周均匀分布多道轴向加强筋，一方面可提升筒体整体的结构刚度，避免薄壁筒体在压装、长期受管路振动影响时出现形变，另一方面筋条可与安装孔内的对应卡槽配合，起到周向防转的作用，避免设备运行过程中零件受振动出现转动，拉扯内部传感线缆导致接线松脱。上端的筒体边缘做了小倒角处理，既可以去除加工毛刺避免装配时割伤操作人员或线缆绝缘层，也能在探头装入时起到导入导向作用，降低装配对位难度。从安装边界来看，该零件的最大外径为下部凸缘的外圆尺寸，对应安装基座上需加工匹配直径的沉孔，沉孔深度需与凸缘高度匹配，

　　保证装配后凸缘端面与基座表面齐平或略低于基面，避免凸台突出影响周边部件安装；筒体主体部分的外径小于凸缘直径，对应安装段的通孔直径需略大于筒体外径，保证筒体可顺利穿入；轴向总长度需结合探头的安装深度、基座壁厚综合确定，保证探头装入后，传感端面的位置刚好处于预设的检测点位，不会出现过深导致端面碰伤被测部件，或过浅导致检测距离超标信号失准的问题。实际选型应用时，需注意该零件的材质适配性，常规工业场景下采用工程塑料或黄铜材质即可满足耐腐蚀、结构强度要求，若应用在高压、强腐蚀的流体检测场景，则需更换为不锈钢材质并调整配合公差，保证承压能力与密封性能。建模过程中需重点保证各段同轴度公差，尤其是内孔与外圆、凸缘端面的垂直度，避免装配后出现探头偏斜，导致检测数据出现系统误差；外周筋条的分布需做均匀阵列，保证周向受力均衡，压装时不会出现单边受力卡滞的问题。
