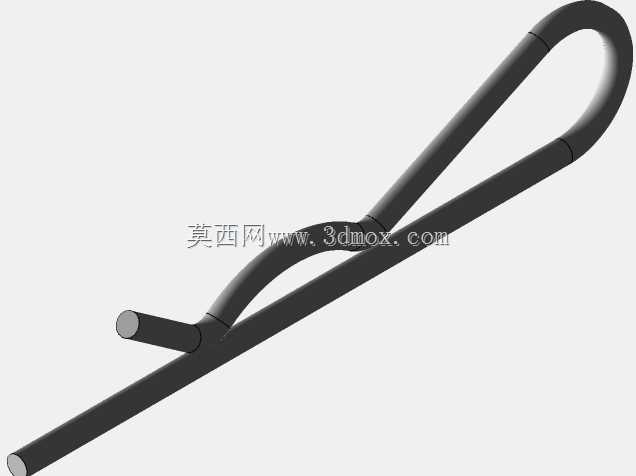

甘特GN1024单绕组E型弹簧开口销结构

　　在各类机电设备、仪器仪表的装配环节中，轴类、杆类零件的轴向限位一直是结构设计里需要重点考量的细节，这类限位结构既要保证装拆便捷，又要在设备运行的振动、交变载荷工况下保持可靠的锁紧效果，避免连接件出现轴向窜动引发的设备故障。这款单绕组E型弹簧开口销，正是针对这类轻载限位场景设计的弹性锁紧零件，区别于传统的直杆开口销，它采用单圈缠绕的弹性结构设计，整体由弹性金属线材弯折成型，一端为闭合的环状握持端，另一端为分叉的弹性卡脚，安装时无需额外配合螺母或者挡圈，直接将卡脚端对准杆件上预设的销孔推入，依靠线材自身的弹性变形让卡脚穿过销孔后自然张开，卡贴在杆件的外壁面上，即可实现快速的轴向限位。从实际应用场景来看，

　　这类弹簧开口销常被用在仪器仪表内部的小直径杆件连接、小型传动机构的销轴锁紧、低压电气设备的操作杆限位等场景，相比传统的圆柱销或者圆锥销，它不需要对销孔做高精度的铰制加工，对销孔的尺寸公差容忍度更高，同时装拆过程不需要专用工具，用尖嘴钳夹持环状端即可直接拔出，非常适合需要频繁调试、拆解维护的装配场景。在设计思路上，这款开口销的单绕组结构是核心特点，线材在弯折过程中在环状端形成一圈完整的缠绕强化结构，既提升了握持端的结构强度，避免拔出时受力出现端部变形，又能让两个卡脚的弹性变形更加均匀，不会因为反复装拆出现弹性衰减导致锁紧失效。从安装边界来看，这类开口销适配的销孔直径需要和线材直径匹配，安装时需要保证销孔贯穿杆件的整个径向截面，

　　卡脚张开后需要完全超出销孔的边缘，避免运行过程中受振动从销孔中脱出；同时因为是弹性线材成型，它的适用场景以轻载、常温的工况为主，不适合用在大载荷冲击、高温腐蚀的环境中，在重型机械的重载销轴连接场景下，还是需要配合重型开口销或者轴端挡板使用。在三维建模过程中，需要重点还原线材弯折处的圆角过渡，避免出现直角弯折导致的应力集中模拟失真，同时要准确还原单圈缠绕部分的线材贴合间隙，保证装配模拟时能够准确呈现安装过程中的弹性变形空间，为后续的装配干涉检查、机构运动仿真提供准确的模型依据。
