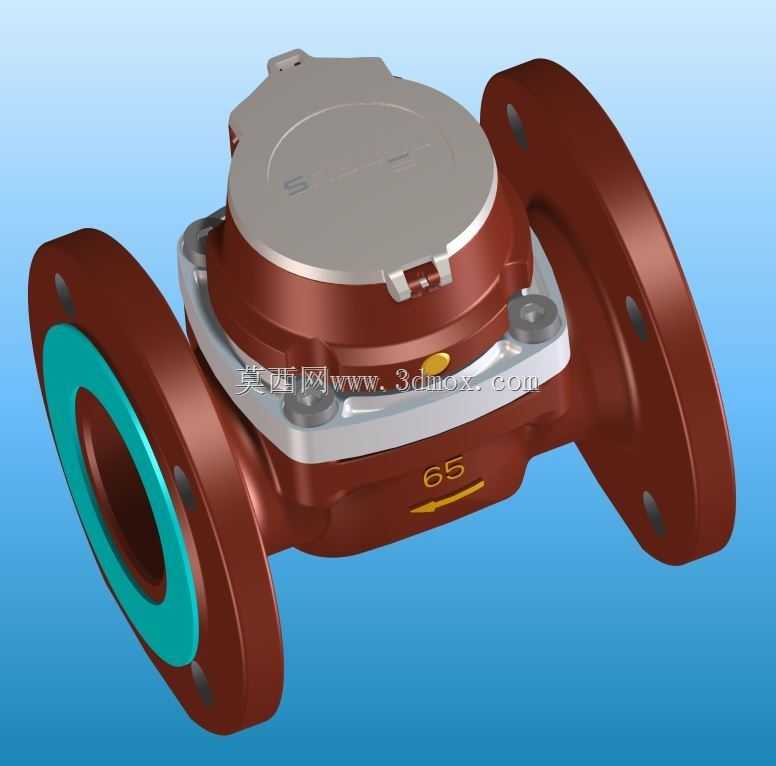

DN65口径SENSUS热水法兰式水表结构

　　这款DN65口径的法兰式水表，主要面向民用建筑二次供水、工业循环水系统、商用暖通热水管路的流量计量场景，适配最高90℃的工作水温，可覆盖日常热水供应、生产工艺冷却水、小区集中供暖分户/分区计量等常见工况。从结构设计来看，整体采用卧式直通流道布局，两端法兰连接端完全符合公称通径65的管路安装标准，法兰盘上的螺栓孔位、密封面尺寸均匹配同压力等级的常规管路法兰，安装时无需额外加工转接件，可直接与现有管路对接，密封面处预留的密封垫安装位可适配丁腈橡胶、三元乙丙等常见材质的密封垫片，能满足不同温度、水质工况下的密封要求。表体上部的计量腔采用独立模块化设计，上盖与表体通过卡扣加螺栓的双重固定结构，既方便后期运维时快速开盖检修计量组件，

　　又能保证长期带压运行下的结构密封性，避免管路内压力波动导致的渗漏问题。表体上铸有的流向标识可直接指导现场安装方向，避免装反导致计量失准，标识旁的通径标注也方便现场施工人员快速核对规格，减少错装概率。从建模细节来看，模型完整还原了表体的流道过渡结构，进出口处的流道做了圆弧缓坡处理，可降低水流通过表体时的压损，减少管路供水的动力损耗，同时避免流道内出现涡流区导致的杂质沉积，延长水表的免维护周期。上部的计数端盖做了加厚防护设计，可适配户外井室、车间架空等不同安装环境的防护需求，端盖与计量腔之间的密封槽结构也做了完整还原，能直观体现装配时的密封配合关系。对于结构设计从业者来说，这款模型可直接用于供水系统管路排布的干涉校验，

　　提前核对水表安装所需的轴向、径向空间，避免现场安装时与周边管路、支架出现空间冲突；对于设备选型人员，可通过模型直观了解该款水表的外部接口尺寸、安装固定点位，提前预制安装支架与管路连接件，减少现场施工的调整工作量。模型的外观细节也完整还原了实物的涂层分色，进出口端的密封面、表体涂层、上盖金属质感都做了对应呈现，可用于项目方案展示、运维培训课件制作等场景，帮助相关人员快速熟悉该款水表的结构特点与安装要点。
