不锈钢活节铰接吊环螺栓结构

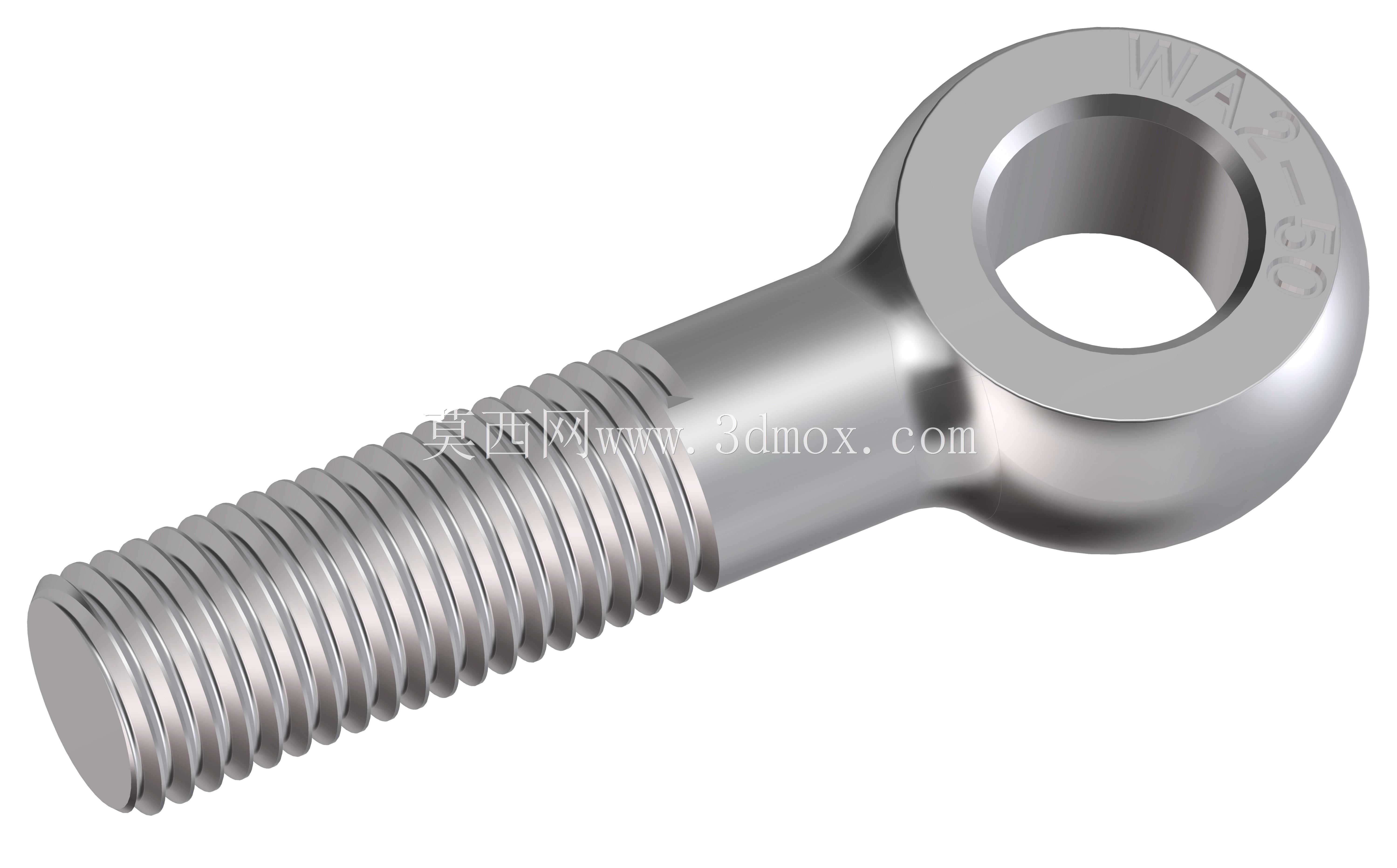

　　该零件为带铰接环头的外螺纹连接件，整体采用一端封闭圆环、一端圆柱外螺纹的构型，环头与螺杆通过平滑过渡的锻压式颈部连为一体，环孔轴线与螺杆轴线保持垂直，可在环孔内穿装销轴，实现被连接件与螺杆之间的小角度摆动补偿，适配存在装配公差、运行中会产生小幅相对位移的铰接点位。

　　从现场使用场景来看，这类件大量出现在工装夹具拉紧机构、输送线张紧连杆、设备护栏铰接支座、液压管路固定吊点、模具开合限位拉杆以及轻型吊装挂点中：螺纹段穿过被连接件的光孔后配合螺母锁紧，环头侧通过销轴与支座、摇臂或吊座相连，当两侧安装孔存在少量同轴度偏差，或者设备运行时连杆受载产生轻微偏转，环头可绕销轴自由转动，避免普通刚性螺栓在偏载下出现杆部附加弯曲应力，大幅降低螺纹根部疲劳断裂的风险。

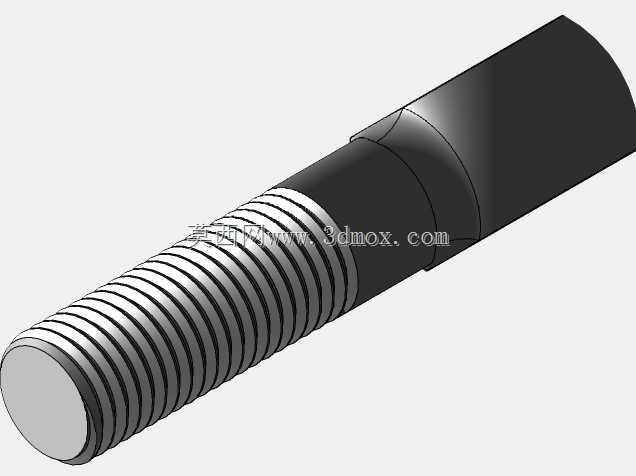

　　建模过程中先以环头回转体为基础：环头外径、内孔直径按照标准铰接销轴的配合间隙设定，内孔表面预留销轴转动的配合余量，环头端面做平整处理，保证销轴装入后两侧挡圈或开口销有足够的安装空间；环头与螺杆衔接的颈部采用大圆角平滑过渡，不保留尖锐转角，这一位置是整个零件受拉时的应力集中区，圆角半径在结构允许的前提下尽量放大，可有效分散拉力载荷，避免交变载荷下从颈肩位置萌生裂纹。螺杆段为标准公制外螺纹，螺纹长度覆盖螺母拧紧行程、被连接件总厚度以及防松垫片的装配余量，螺杆末端可加工小倒角，方便拧入螺母时快速对齿，不会刮伤螺纹牙型。

　　安装边界方面，需要提前确认环头内孔与选配销轴的配合公差，销轴两端需预留卡簧或开口销的固定位置，防止销轴受振动后从环孔中脱出；螺纹侧锁紧时要控制拧紧力矩，不锈钢紧固件的螺纹咬合阻力较大，过度拧紧容易造成螺纹咬死，装配前可在螺纹表面涂抹防卡润滑剂。当零件用于张紧连杆场景时，可通过旋转螺杆调整环头与另一侧锁紧螺母之间的有效距离，实现连杆长度的微调，补偿链条、皮带长期运行后产生的伸长量；用于吊装点位时，需保证拉力方向尽量沿螺杆轴线，环头销轴的受力方向垂直于环孔轴线，避免侧向掰动环头造成环孔单侧过载。整个零件的外形无多余突出结构，过渡曲面连续，既适合模锻成型后再机加工螺纹与环孔，也能在三维装配中直接完成销轴、螺母、垫片的配套干涉检查，提前验证铰接摆动行程内是否会和周边支座结构发生磕碰。
