机床用圆柱压缩螺旋弹簧结构设计

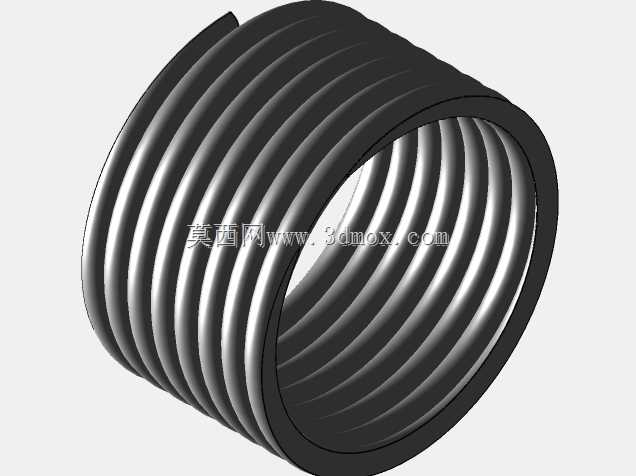

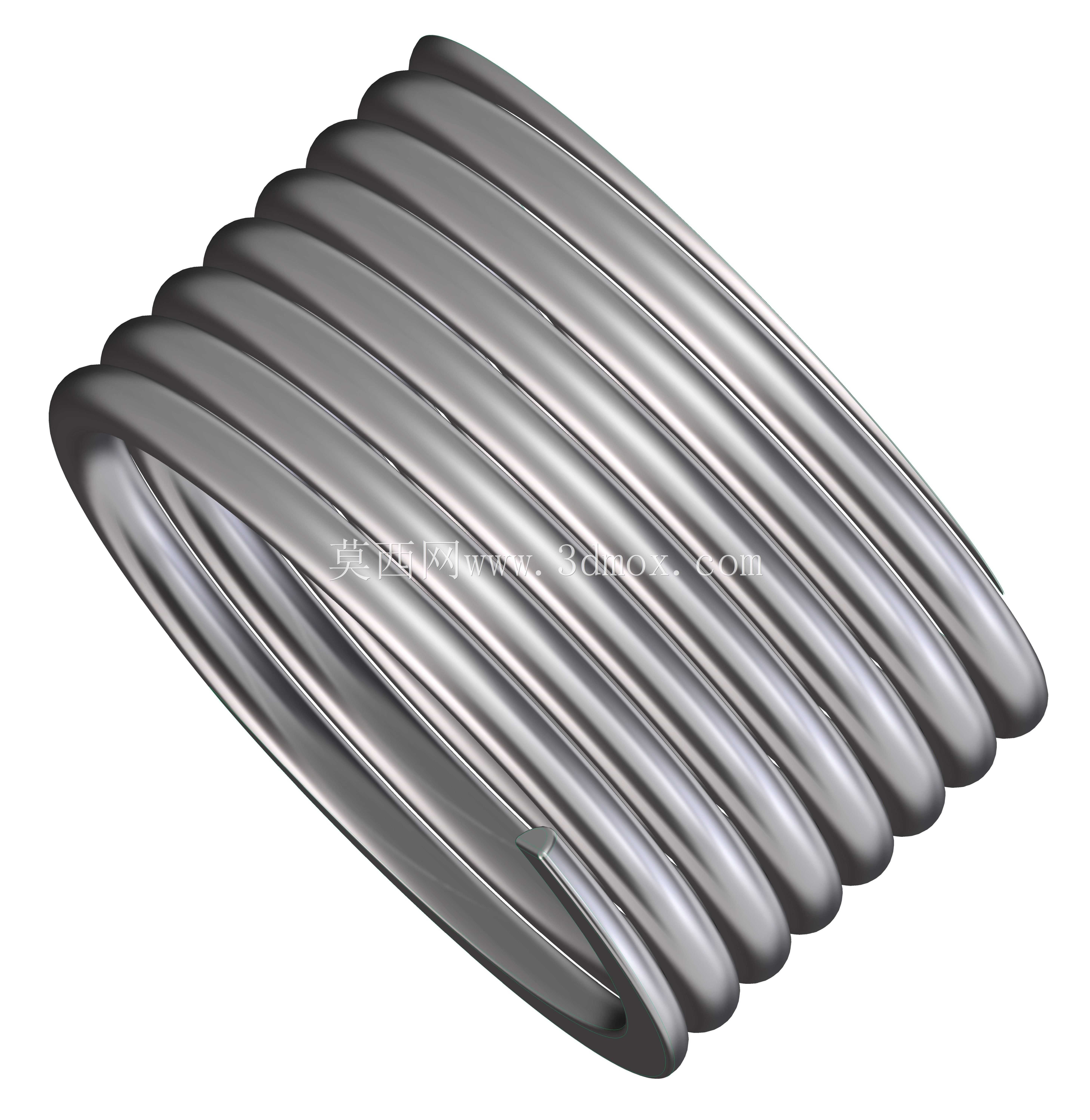

　　这款压缩弹簧是机床进给机构、夹紧装置中常用的弹性储能元件，在CA6140系列普通车床的操作机构、过载保护结构中都有同类型号的应用，主要承担行程复位、载荷缓冲、恒压施压的功能，区别于常规拉伸弹簧、扭转弹簧的受力形式，这类压缩弹簧在工作全程承受轴向压应力，依靠自身弹性变形抵消机构运行的冲击，同时在载荷卸除后快速推动执行件回到初始位置。从结构设计逻辑来看，这款弹簧采用等节距圆柱螺旋结构，两端做并紧磨平处理，端部并圈圈数为1圈，磨平端面的粗糙度控制在Ra6.3以内，保证安装后弹簧端面与支撑座的贴合度，避免工作过程中出现偏载、侧弯的问题，有效降低弹簧受非轴向力导致的早期断裂风险。弹簧的有效工作圈数经过刚度校核，匹配对应机构需要的0.

　　79N/mm刚度值，在最大压缩行程下，弹簧圈之间仍保留有合理的间隙，不会出现并圈触底的情况，避免刚性碰撞造成的弹簧永久变形。从安装边界来看，这款弹簧的中径尺寸适配安装孔的导向间隙，安装时内孔可套在导向轴上，或外圆适配安装沉孔，导向件与弹簧的间隙控制在弹簧中径的2%左右，既不会因为间隙过大导致弹簧失稳倾斜，也不会因为间隙过小在弹簧受压直径膨胀时出现卡滞。在实际机床应用场景中，这类弹簧常安装在车床的操作手柄复位机构、主轴箱变速定位机构、尾座套筒锁紧补偿结构中，比如车床溜板箱的开合螺母操作机构中，弹簧持续提供轴向推力，保证开合螺母在脱开位置时不会因为机床振动自行落下啮合丝杠，避免出现走刀误动作；在车床的过载保护机构中，

　　当切削载荷超过设定阈值时，弹簧被进一步压缩，触发机构脱开，切断进给动力，避免传动齿轮、丝杠因为过载崩齿损坏。设计这类弹簧时，首先要根据机构的工作行程确定弹簧的自由长度，保证预压状态下有足够的初始弹力，最大压缩量不超过弹簧材料的许用变形量，弹簧材料选用碳素弹簧钢丝，经过淬火回火处理，表面做喷丸强化处理，提升弹簧的疲劳寿命，应对机床频繁往复动作带来的交变载荷。弹簧的旋向根据安装空间的相邻部件结构确定，避免与相邻的螺纹件、其他弹性元件出现旋向干涉，端部磨平的长度不小于端圈周长的四分之三，端头厚度不小于钢丝直径的八分之一，保证支撑端面的承载能力。在实际选型替换时，需要核对弹簧的钢丝直径、中径、自由长度、有效圈数这几个核心参数，

　　不能只看外径或者内径盲目替换，否则会出现刚度不匹配的问题：如果刚度过大，机构操作力会明显变大，操作手感沉重，甚至无法触发过载保护；如果刚度过小，弹簧复位推力不足，会出现机构回位不到位、定位不准确的问题，影响机床的加工精度。另外在装配时，要注意弹簧两端的支撑面必须平行，且与弹簧轴线垂直，避免安装时出现弹簧歪斜，否则在受压过程中弹簧的局部应力会远超设计值，很快出现断裂失效。这类弹簧除了机床领域，在通用机械的夹具、阀门、自动化执行机构中也有广泛应用，核心的设计逻辑都是围绕刚度匹配、安装边界适配、疲劳寿命提升这几个核心点展开，建模过程中需要准确还原螺旋升角、端部并圈磨平的结构细节，才能在后续的机构运动仿真中准确模拟弹簧的受力变形情况，为整体机构的性能校核提供准确的元件模型支撑。
