梯形内螺纹锁紧带手柄操作螺母结构

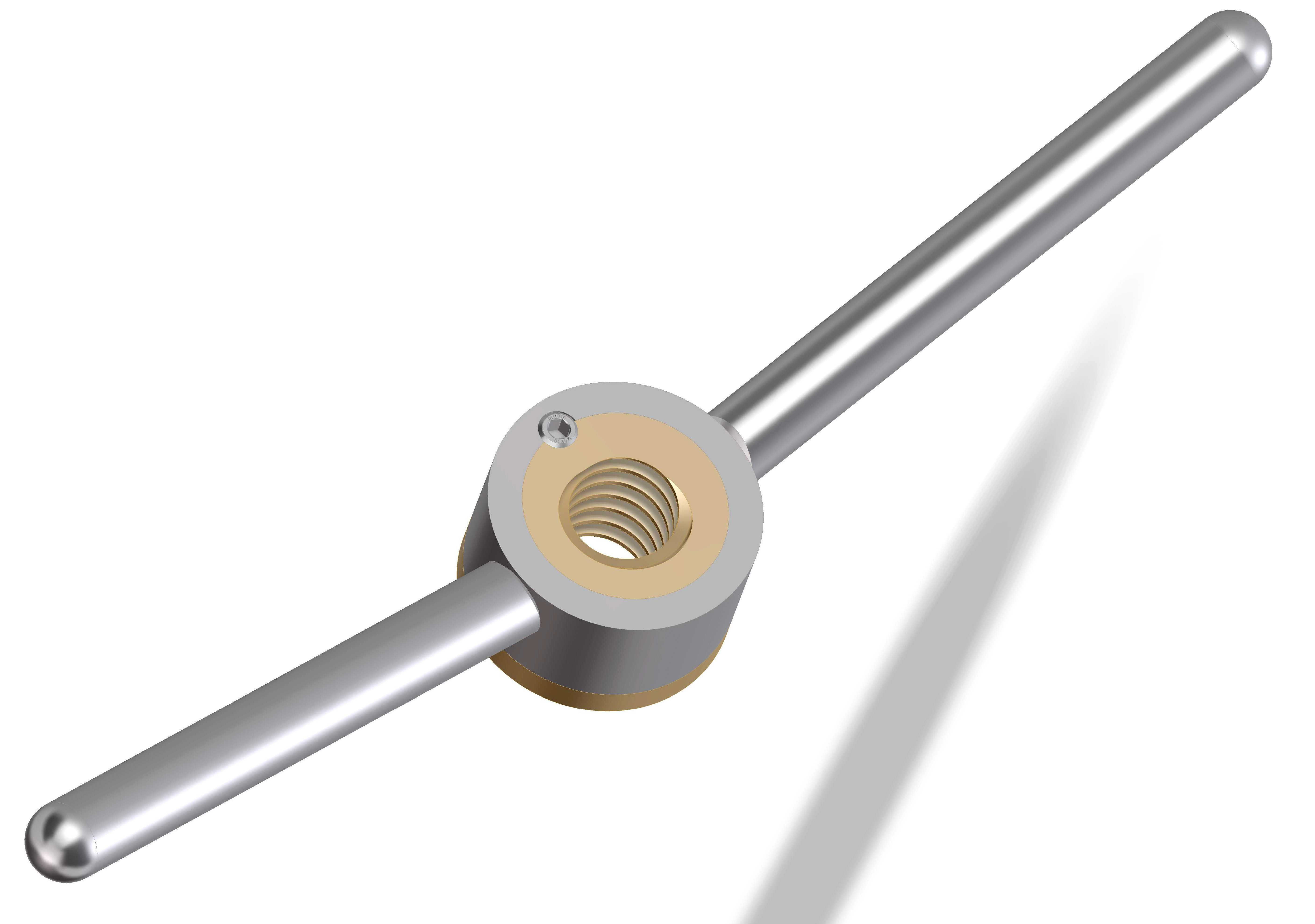

　　在普通车床的进给机构、工装夹具的夹紧回路里，这类带双侧操作手柄的梯形内螺纹锁紧螺母是非常常见的手动执行零件，很多一线装配和维修人员习惯叫它“紧箍螺母”，核心作用就是通过梯形螺纹的大螺距传动特性，配合端面的压紧接触面，实现快速锁紧与松脱，不需要借助额外扳手，徒手扳动手柄就能输出足够的轴向压紧力。从结构设计逻辑来看，主体采用环形基体结构，中心加工B20规格的TR梯形内螺纹，梯形螺纹本身的牙型角特性决定了它比普通三角螺纹拥有更好的对中性和更高的传动效率，同时牙面接触面积更大，承受轴向载荷时的应力分布更均匀，不容易出现螺纹滑牙、咬死的问题，非常适合频繁往复松紧的手动操作场景。基体两侧延伸出的长杆手柄，是按照人力操作的力矩输出范围设计的，

　　杆长经过力矩换算，普通成年男性徒手操作时，在手柄末端施加150N左右的握力，就能在螺纹端面产生超过8kN的轴向压紧力，足够满足普通机床导轨锁紧、工装定位面压紧的载荷需求，手柄末端做了圆弧收边处理，避免操作时棱角划伤手部，长时间操作也不会产生明显的硌手感。基体上端面设置的小型紧定螺钉孔，是用来安装止付螺丝的，当螺母旋转到指定锁紧位置后，拧紧紧定螺钉可以让螺钉端面顶在配套的梯形螺杆牙面上，起到防松止退的作用，避免设备运行过程中因为振动导致螺母自行回转松脱，这个细节设计在有冲击载荷的机床加工场景里非常实用，很多同类型的简易螺母会省略这个结构，实际使用时很容易因为振动出现锁紧失效的问题。基体的上下端面都做了精加工处理，

　　表面粗糙度控制在Ra1.6以内，保证锁紧时端面和被压紧件的接触面积足够均匀，不会出现局部应力集中导致的压痕或者压紧力偏载的问题，下端面还做了一圈铜质衬垫嵌装结构，铜质材料质地偏软，锁紧时可以更好地贴合被压紧件的表面，既能够增大接触摩擦力提升防松效果，又不会刮伤被压紧的钢制零件表面，在需要反复拆装调整的场景里，这个衬垫磨损后还可以单独更换，不需要整体更换螺母主体，能有效降低后期维护成本。从安装边界尺寸来看，螺母主体的外径控制在42mm左右，双侧手柄展开后的总长度约为180mm，安装时需要预留足够的手柄回转空间，中心梯形螺纹的轴线必须和配套螺杆的轴线保持同轴，同轴度公差需要控制在0.05mm以内，否则旋转时会出现卡滞、手感偏重的问题，

　　长期偏载使用还会加速螺纹牙面的磨损，缩短零件的使用寿命。这类螺母的应用场景不局限于普通车床，在小型手动压力机、工装焊接夹具、木工机械的进给锁紧机构里都能看到同结构的零件，设计时没有采用复杂的异形结构，全部采用常规的车削、钻削加工工艺就能完成生产，不需要特殊的定制刀具，普通的机械加工车间都能完成制造，零件的互换性很强，磨损后可以快速替换，不需要对配套机构做额外调整。在三维建模过程中，需要重点注意梯形螺纹的牙型参数匹配，TR螺纹的牙顶间隙、牙型角都要符合对应的标准要求，否则后期3D打印或者机加工出来的零件会出现和标准螺杆无法配合的问题，手柄和主体的连接位置要做圆角过渡处理，避免应力集中导致操作时手柄从根部断裂，紧定螺钉孔的位置要设置在螺纹牙顶的位置，不能钻在牙型面上，否则会破坏螺纹的配合精度。实际使用过程中，需要定期在梯形螺纹的配合面涂抹润滑脂，减少螺纹面的磨损，尤其是在车间环境里有切削液、金属粉尘的场景下，要定期清理螺纹缝隙里的切屑，避免切屑嵌入牙面导致旋转卡滞或者螺纹损伤，铜质衬垫如果出现明显的压痕或者变形，要及时更换，保证锁紧时的端面接触精度。
