牵引式小型挖掘装载作业机械结构

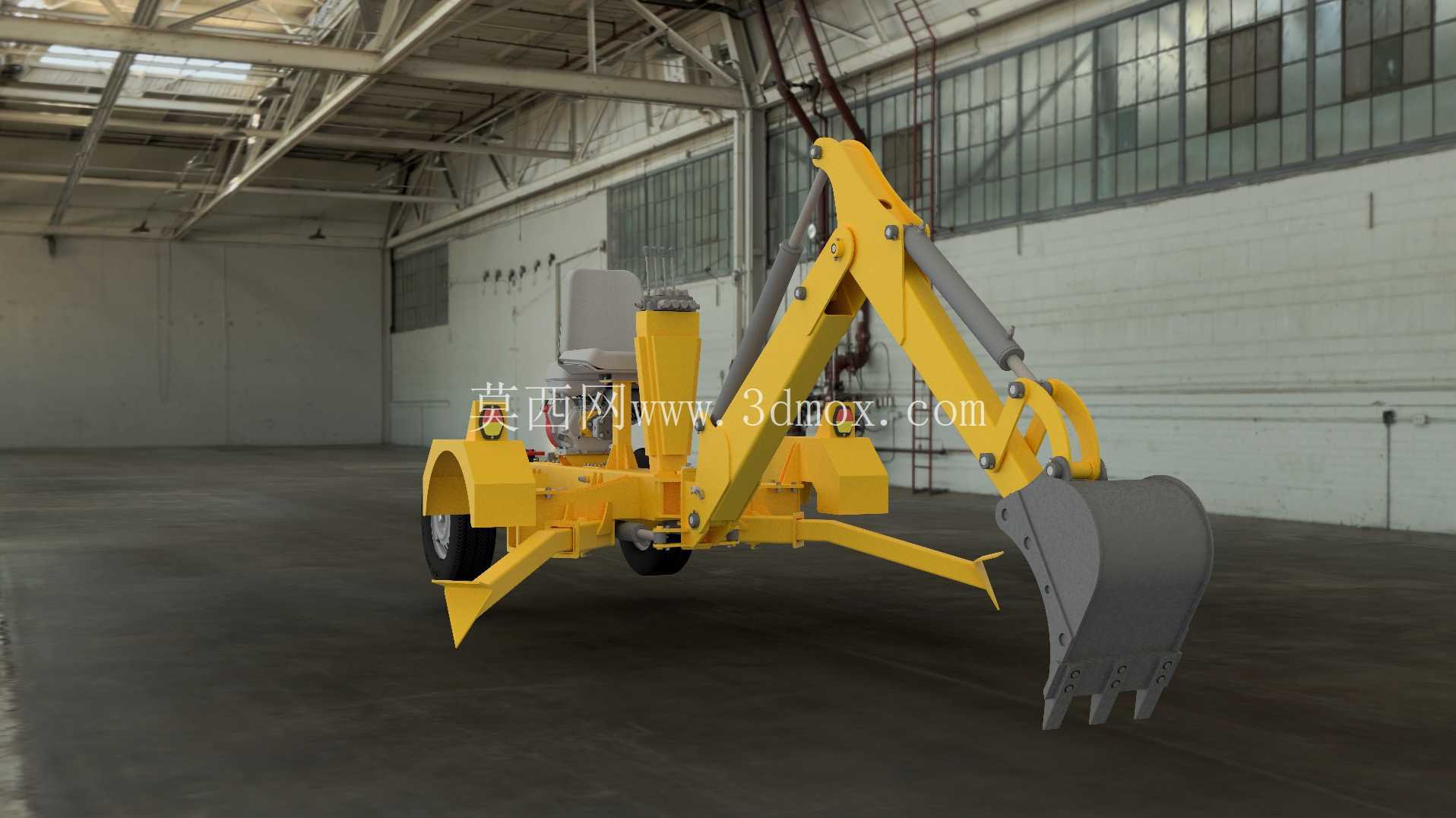

　　该三维结构呈现的是一类可由轮式牵引底盘承载的小型挖掘作业装置，整体围绕狭窄场地、零散土方、庭院整治、农场维护和轻型市政施工等场景展开。与大型履带挖掘机相比，这类装置不追求大斗容和高挖掘深度，而强调转场便利、结构简单、维护成本低以及在有限空间内完成开挖、回填、清沟和物料扒运。设备前端布置挖掘工作机构，后部或侧部保留牵引与行走相关结构，作业时通过支撑构件稳定机身，运输或移动时则可收起工作臂，降低外伸尺寸对道路通行的影响。

　　从结构组成看，动臂、斗杆和铲斗构成主要作业链。动臂承担举升和变幅任务，截面形态需要兼顾抗弯、抗扭与自重控制；斗杆连接动臂和铲斗，决定铲斗可达范围与收斗轨迹；铲斗采用带斗齿的斗形结构，适合切入松散土壤、砂料、碎石和建筑垃圾。斗齿区域承受集中磨损和冲击，建模时需要保留齿座、斗唇、侧刃和背部加强结构，以便后续进行板厚校核、磨损件替换或焊接修复设计。各铰接点位置并非随意布置，而是与液压缸行程、连杆夹角和极限姿态共同决定挖掘力曲线。

　　液压油缸分布在动臂、斗杆和铲斗铰接路径上，缸筒与活塞杆的连接耳板需要传递较大的交变载荷。设计时通常先确定铲斗在地面以下的最大挖掘深度、地面以上的卸料高度以及停机面附近的铲斗切削角度，再反推各臂段长度和铰点坐标。若动臂过长，虽然作业半径增大，但铲斗在远端的挖掘力会明显下降，底盘倾覆风险也会增加；若臂段过短，则沟槽开挖和越过障碍物作业受限。该类小型设备更重视近机位强力挖掘，因此铰点布置往往让油缸在常用挖掘区间保持较优推力角，避免连杆在死点附近工作。

　　底盘部分采用轮式牵引思路，车架需要承受工作臂反力、牵引载荷和支撑腿接地压力。作业状态下，挖掘侧向力会通过回转或连接框架传递到车架，若没有足够的支撑跨距，整机容易出现翘动。图中结构在机身下部设置前伸支撑件，其作用是在铲斗切入土壤时提供稳定支点，减少轮胎承载并限制机身下沉。支撑件的接地形状、展开角度和收起间隙都需要在三维环境中检查：展开后应避开铲斗回转轨迹，收起后不能影响轮胎转向和牵引连接。

　　外形尺寸方面，这类装置需要同时满足作业包络和运输边界。运输状态下，工作臂应向前或向内收拢，铲斗靠近机身，使整机长度、宽度和高度控制在轻型牵引设备可通行的范围内；作业状态下，动臂抬起、斗杆伸出、铲斗翻转会形成较大的动态空间，三维建模时应建立最大仰角、最大挖深、最大卸料高度和侧偏边界等关键姿态。安装边界不仅包括整机外部轮廓，还包括油缸缩回长度、销轴拆装空间、润滑点可达性、发动机或动力单元维护空间以及轮胎转向间隙。

　　实际用途上，该设备可用于农村沟渠开挖、园林绿化树坑作业、管道浅埋、养殖场清理、建筑废料归集和小型土方修整。由于作业对象多为低硬度土层和松散物料，铲斗容量不必过大，但斗形应保证入土角顺畅、满斗率稳定且卸料干净。对于黏性土壤，斗底圆弧和侧壁过渡需要减少物料粘附；对于碎石工况，斗齿和侧刃应便于更换。动力系统若采用内燃机布置，机身框架上还要考虑减振、排气方向、燃油箱位置和维护盖板开启空间；若采用外接液压动力，则需预留油管接口和阀组安装面。

　　建模思路上，应先以车架中心线、轮胎接地中心、动臂根铰点和支撑腿接地点建立基准骨架，再用草图驱动各臂段长度与油缸铰点。通过装配级运动检查，可以观察铲斗齿尖轨迹是否与底盘、支撑腿、轮胎发生干涉，同时确认油缸在全行程中是否出现过拉、过压或铰接角度超限。板焊件建模时不宜只做外观实体，应区分主板、加强筋、铰接套筒、耳板和耐磨件，因为这些结构直接影响后续工程图、焊缝布置和重量估算。销轴、衬套、润滑孔和螺栓连接面也应保留合理细节，便于结构设计人员评估装配顺序和维修可达性。

　　在选型与改型阶段，该结构可作为轻型牵引挖掘机的基础方案：通过更换铲斗宽度、调整斗杆长度、增加支腿跨距或改配破碎辅具，可适应不同作业密度。整机设计的核心不是单一零件强度，而是工作范围、挖掘力、稳定性、运输尺寸和维护空间之间的平衡。三维模型在其中承担的作用，是把这些相互制约的条件放到同一装配空间中验证，使液压臂运动、底盘支撑和外接牵引边界在加工制造前得到清晰表达。
