VECOBLOC系列轴用锁紧定位夹紧套

　　这类锁紧夹紧套常应用在自动化输送线、精密检测设备、传动机构的轴系连接场景中，替代传统键连接实现轴与轮毂的无间隙固定，相比键槽连接不会对轴表面造成切削损伤，装拆调整时不需要额外拉马工具，松开锁紧螺钉即可沿轴向任意调整安装位置，对小批量定制设备的调试阶段十分友好。从结构设计来看，该零件采用开口式环形基体，周向均匀布置内六角锁紧螺钉，拧紧螺钉时开口缝隙收缩，内孔抱紧轴表面、外圆撑紧轮毂内孔，依靠接触面的静摩擦力传递扭矩，没有传动间隙，正反转切换时不会出现回程误差，适合需要频繁启停、正反转切换的传动工位。设计时特意将锁紧螺钉的安装位布置在套体端面，安装空间只需要预留端面螺钉操作空间即可，不需要在轮毂侧面开避让孔，能缩小轮毂的径向设计尺寸，

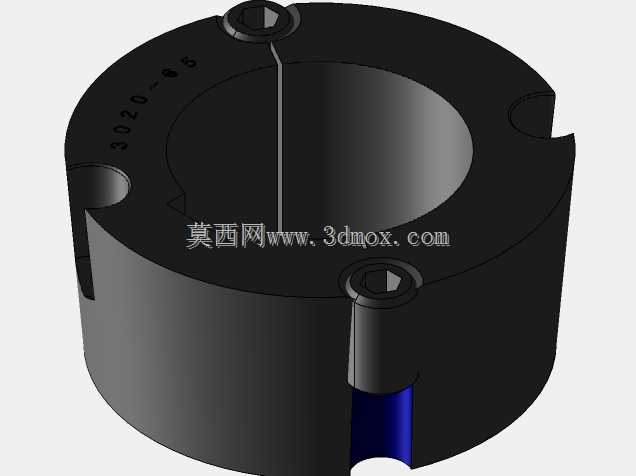

　　适配安装空间局促的紧凑传动结构。该款规格的套体内孔适配直径65mm的光轴，外圆安装尺寸为75mm，套体轴向总高度50mm，安装时需要注意轴的插入深度要覆盖整个套体内孔长度，避免局部抱紧导致受力不均出现打滑，轴表面粗糙度建议控制在Ra1.6-Ra3.2之间，太光滑会降低摩擦系数导致传递扭矩不足，太粗糙则会在抱紧时刮伤轴表面，后续拆卸调整容易留下压痕。套体本身采用中碳钢调质处理，表面做发黑防锈处理，锁紧螺钉采用12.9级高强度内六角螺钉，拧紧时需要按照对角顺序逐步加力，避免单侧受力导致套体偏斜，出现内孔与轴不同心的问题。在传感器安装支架的固定场景中，这类锁紧套可以直接将传感器安装支架固定在光轴上，不需要额外加工安装法兰，

　　调整传感器检测位置时只需要松开螺钉即可沿轴滑动、绕轴旋转角度，调整到位后拧紧螺钉即可完成固定，相比传统抱箍的锁紧力更均匀，长期受设备振动影响也不会出现位置偏移，能保证传感器检测位置的长期稳定性。设计建模时需要注意开口缝隙的尺寸控制，缝隙过小会导致锁紧行程不足，无法抱紧小尺寸公差的轴，缝隙过大则会导致套体收缩时应力集中，反复锁紧松开容易出现开裂问题，螺钉孔的位置要与开口缝隙错开，避免螺钉拧紧时直接压在缝隙位置导致受力变形。
