PNEUMABLOC PV90高弹性气动联轴器结构

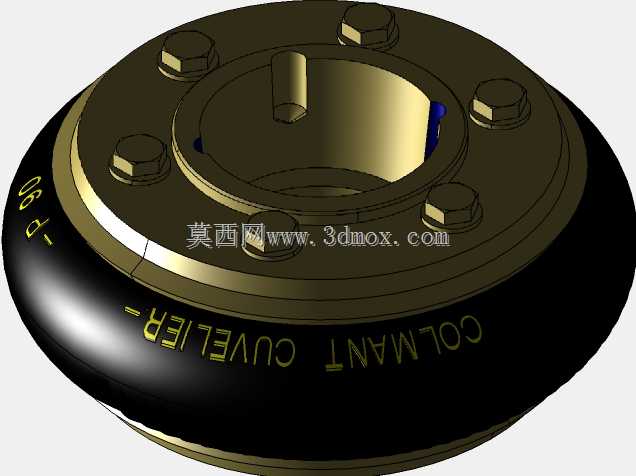

　　这款高弹性气动联轴器主要应用在存在较大安装对中偏差、需要缓冲吸振的工业传动场景中，常见于风机、泵类、输送设备以及轻工自动化生产线的动力传递环节，能够在主动轴与从动轴之间构建柔性连接，抵消两轴间的径向、角向与轴向偏移，避免刚性连接带来的轴承额外载荷、轴系疲劳损伤问题，同时可吸收传动过程中的冲击振动，降低设备运行噪音，延长整套传动系统的易损件更换周期。从结构设计来看，产品采用分体式组装结构，金属端盖部分通过周向均匀布置的紧固件完成锁紧，中间的弹性橡胶体承担扭矩传递与偏差补偿功能，金属部件表面做了防锈钝化处理，适配多粉尘、轻度潮湿的常规工业车间环境，橡胶体的邵氏硬度经过匹配调校，既能够保证额定扭矩下的传动刚性，不会出现明显的传动滞后，

　　又能在负载突变时产生可控的弹性形变，吸收瞬时冲击能量。安装层面，端盖中心的轴孔采用标准公差加工，配套的键槽结构可实现与轴件的周向固定，安装时无需复杂的专用工装，只需将两端轴件分别插入对应轴孔，锁紧周向螺栓即可完成装配，安装边界预留了足够的扳手操作空间，在设备维护更换时无需大范围拆解周边关联部件，可大幅缩短停机检修时长。设计过程中重点考量了弹性体的受力均匀性，周向螺栓的排布位置经过受力仿真验证，确保扭矩传递过程中橡胶体各区域受力差值控制在合理区间，避免局部应力集中导致的弹性体过早开裂失效，同时金属端盖与橡胶体的结合面采用了嵌入式咬合结构，杜绝大扭矩传动下金属部件与弹性体之间出现相对滑移，保障传动精度的稳定性。在实际选型适配时，

　　可根据配套轴系的额定转速、传递扭矩范围以及现场存在的对中偏差量匹配对应规格，该结构无需额外的润滑维护，日常巡检仅需检查螺栓锁紧状态与橡胶体外观老化情况即可，运维成本远低于传统刚性联轴器与齿式联轴器，尤其适合安装精度难以保证、启停频繁的传动工位使用。
