罗技有线办公鼠标外观结构三维设计

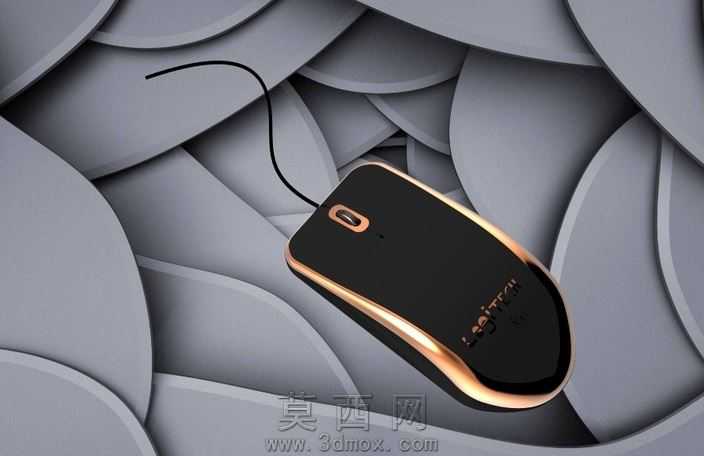

本作品为罗技有线办公鼠标的三维建模设计成果，建模过程以还原真实量产鼠标的外观质感与结构逻辑为核心目标。建模初期先对实物鼠标的整体比例进行测绘校准，确定鼠标总长、总宽、背部拱起高度的核心参数，以对称基准面为核心搭建建模框架，先绘制鼠标上盖与下盖的分型轮廓线，通过曲面放样命令生成鼠标主体的基础曲面，针对鼠标左右按键的分体式结构，单独绘制按键与上盖的分割缝隙，保证缝隙宽度均匀一致，还原实体产品的装配间隙效果。滚轮部分单独建模，先绘制滚轮的圆柱基体，再对滚轮表面的防滑纹理进行阵列处理，同时还原滚轮中间的红色装饰条细节，保证滚轮与上盖开孔的装配位置精准。鼠标侧面的弧度经过多次曲面调整，贴合日常握持时的手掌贴合曲线，兼顾办公场景下长时间使用的握持舒适度。鼠标尾部的罗技品牌标识采用浮雕式建模处理，通过曲面偏移命令实现标识的凸起效果，还原品牌标识的视觉层次。线材部分从鼠标前端的出线口开始绘制，采用扫掠命令生成带自然弯曲弧度的线材模型，还原有线鼠标的线材自然垂落的形态。材质渲染阶段，鼠标上盖的银灰色部分采用磨砂金属质感材质，调整材质的粗糙度与反射参数，还原哑光金属的细腻质感；按键区域的黑色部分采用类肤磨砂塑料材质，降低材质的反光度，模拟真实鼠标类肤涂层的触感视觉效果；滚轮的红色装饰条采用亮面塑料材质，与周边的哑光材质形成视觉对比；线材采用黑色橡胶材质，添加轻微的凹凸纹理模拟橡胶线材的表面质感。场景布光采用三点布光法，主光源从侧上方照射，突出鼠标背部的曲面弧度，辅光源补充暗部细节，避免阴影区域过暗丢失结构细节，背景采用渐变紫蓝色调，突出鼠标主体的轮廓层次，最终渲染效果完整还原了这款罗技有线办公鼠标的外观细节与质感表现，可用于产品展示、结构参考等场景使用。
