发动机气缸盖加工定位工装组件

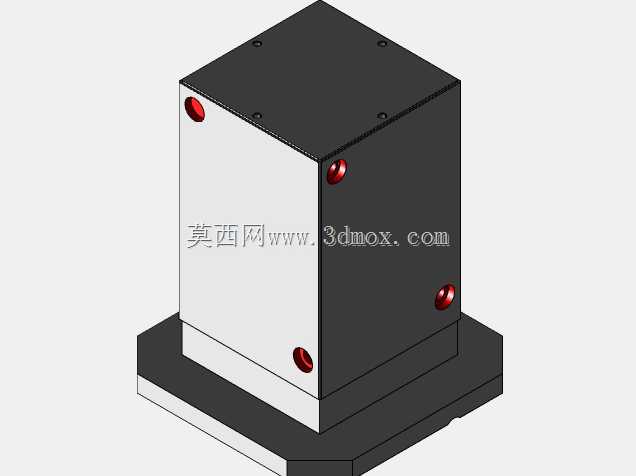

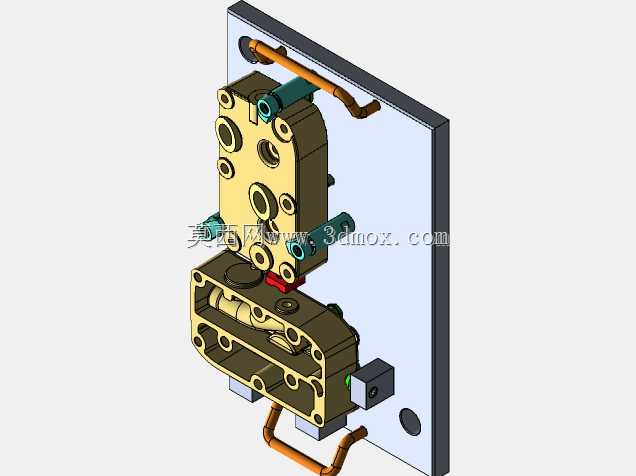

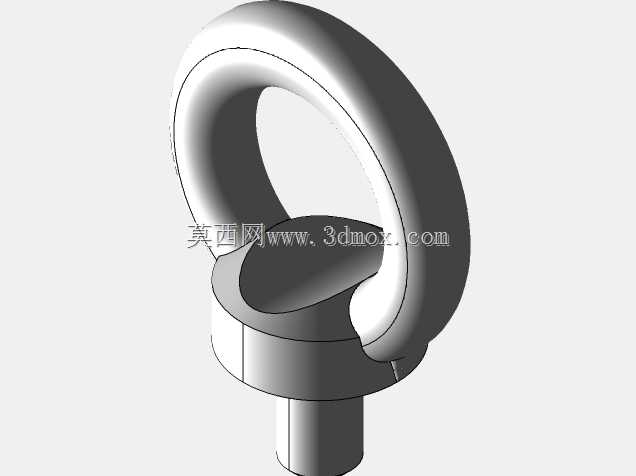

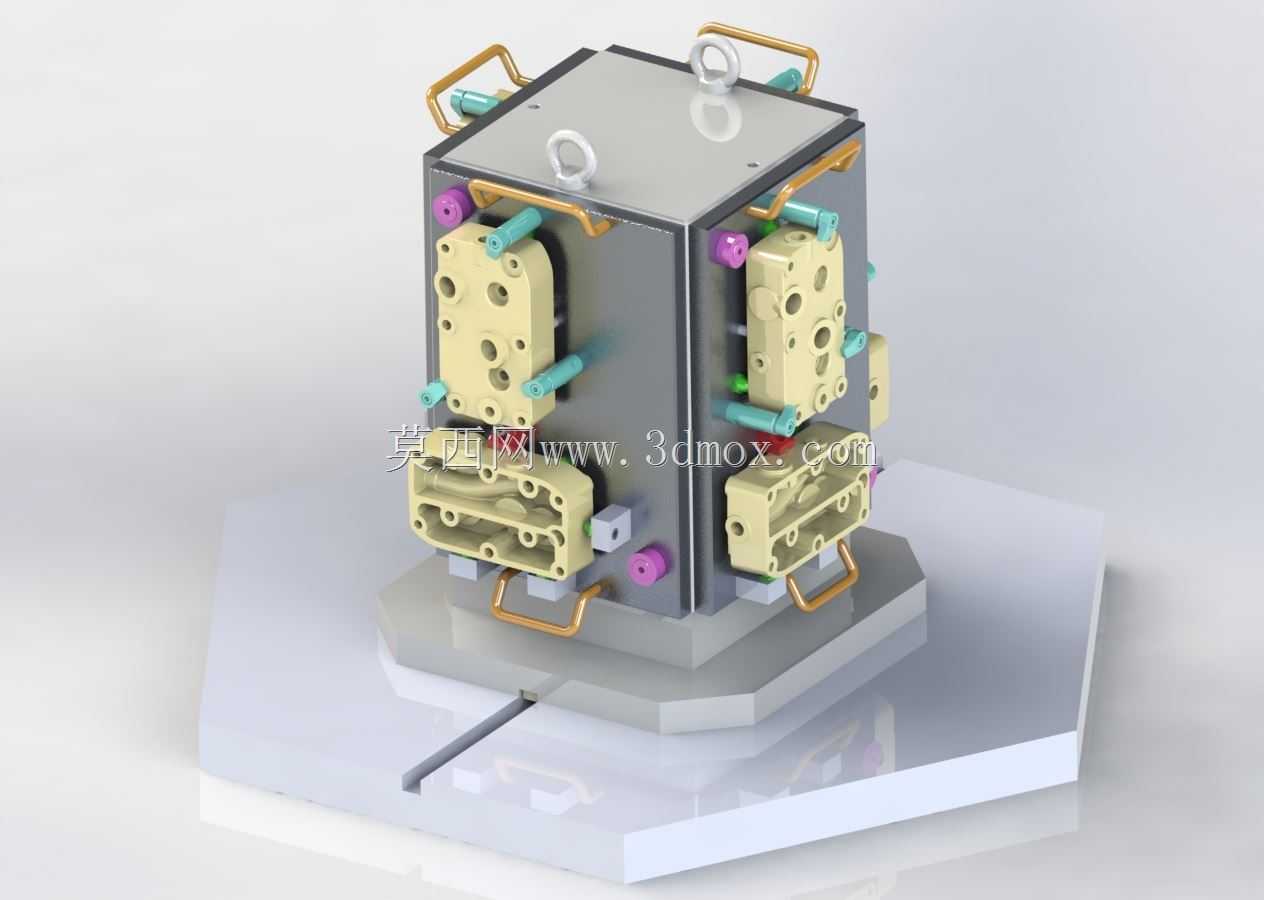

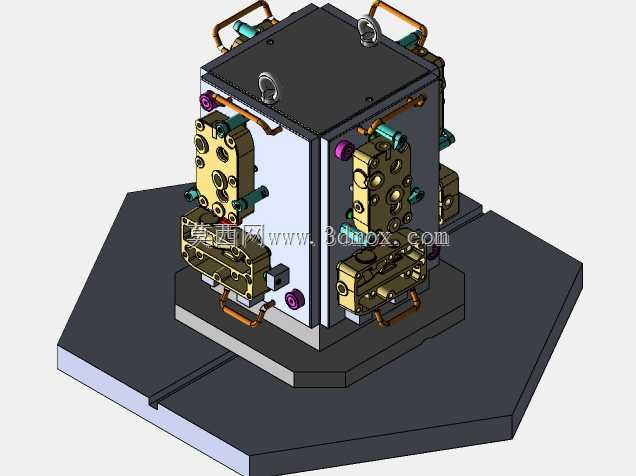

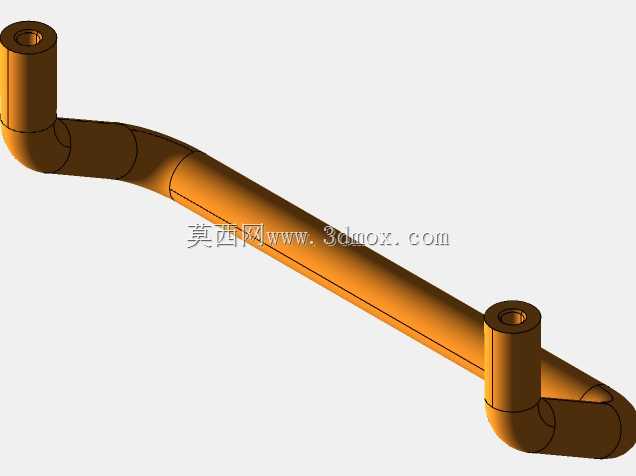

　　这套组件面向内燃机气缸盖的机加工工序设计，核心作用是在立式加工中心、数控镗铣床的作业流程中，完成气缸盖毛坯的多面定位与夹紧，覆盖从毛坯粗铣基准面、到精镗气门座圈孔、凸轮轴孔、喷油器安装孔的全工序装夹需求，可适配四轴加工中心的回转作业要求，一次装夹即可完成工件四个侧面的加工内容，减少多次装夹带来的定位误差累积。从结构布局来看，工装采用立式方箱基体作为核心承载结构，方箱的四个立面均设置有独立的定位夹紧单元，每个单元对应气缸盖的一个加工工位，可同时装夹四件同型号气缸盖，大幅提升单台设备的加工节拍。基体顶部设置的环形吊环是为了满足工装整体吊装转运的需求，方便在不同设备间切换时快速完成工装的移位与安装，

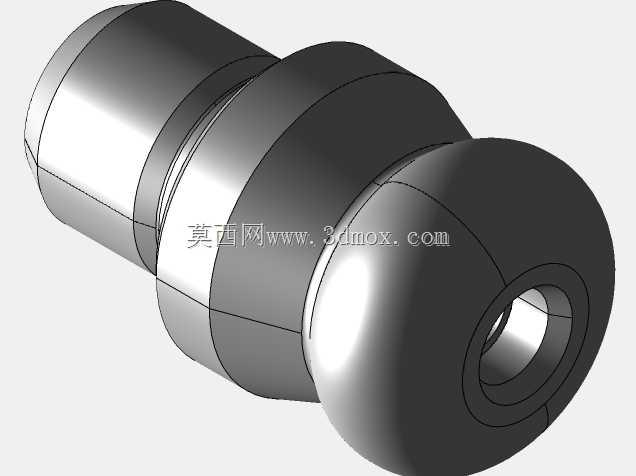

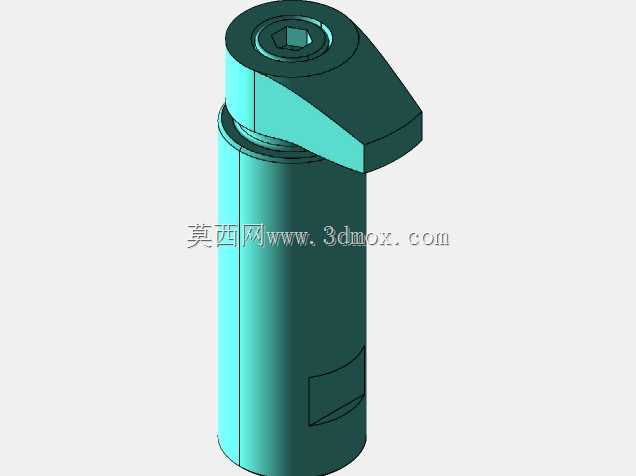

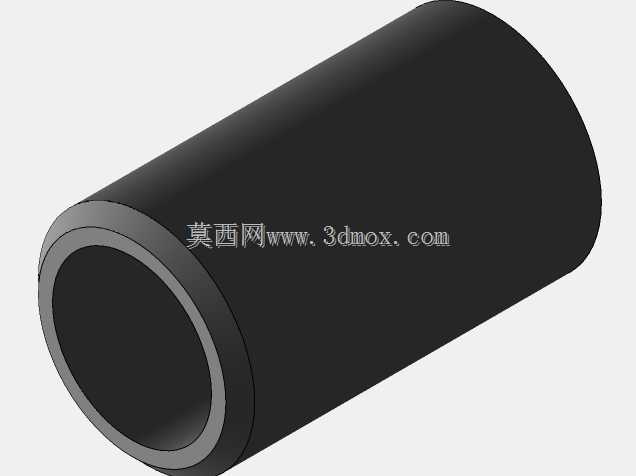

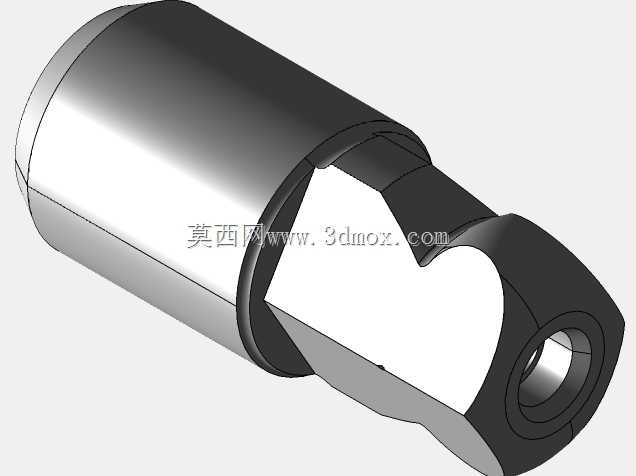

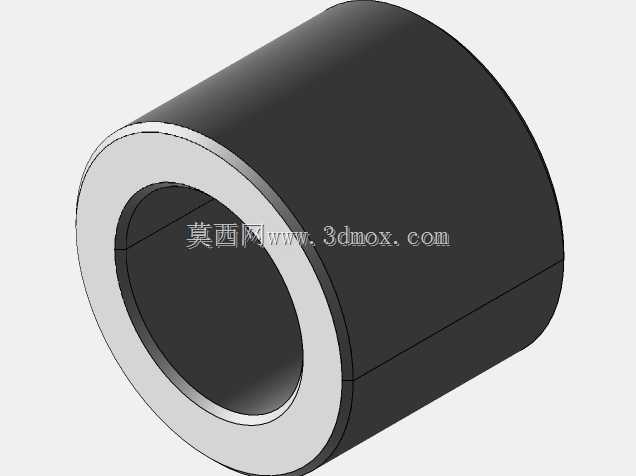

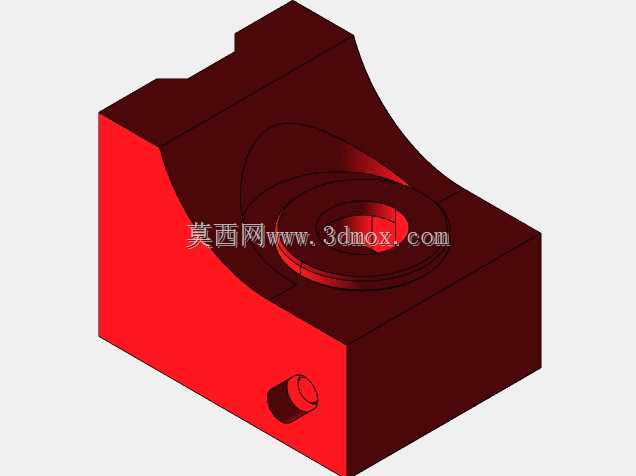

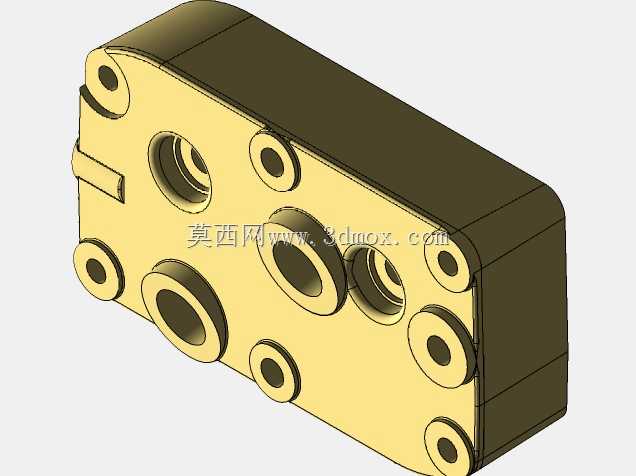

　　底部的定位基座可直接与机床工作台的T型槽配合，通过标准T型螺栓完成锁紧，安装时无需额外制作过渡连接盘，适配多数常规尺寸的立式加工中心工作台规格。每个夹紧单元采用一面两销的经典定位逻辑，定位销与气缸盖毛坯的工艺孔精准配合，限制工件的六个自由度，夹紧元件采用浮动式压块结构，避免刚性夹紧导致的毛坯变形，压块的压紧点特意选在气缸盖的加强筋位置，避开后续需要加工的区域，防止压痕影响加工面的表面质量。侧向设置的 turquoise 色导向套是为刀具进给提供导向支撑，尤其是在加工深孔位置时，可有效减少刀具长悬伸带来的振颤，提升孔的圆柱度与位置精度。方箱内部预留有切屑与切削液的导流通道，加工过程中产生的铝屑可顺着导流斜面滑落至机床排屑机，

　　不会在工装内部堆积造成定位面的垫屑问题，日常维护时仅需用压缩空气吹扫即可完成清理，无需拆解工装部件。整套工装的设计充分考虑了批量生产的耐用性要求，所有与工件接触的定位元件、夹紧元件均采用可拆卸的模块化设计，磨损后可单独更换，无需整体报废，大幅降低生产线的工装维护成本。在实际生产线应用中，这类多工位方箱工装相比传统的单工位平板夹具，可将单批次工件的装夹辅助时间缩短60%以上，尤其适合汽车零部件加工厂的气缸盖量产线使用，能够稳定保证各加工要素的位置度公差满足内燃机的装配精度要求。
