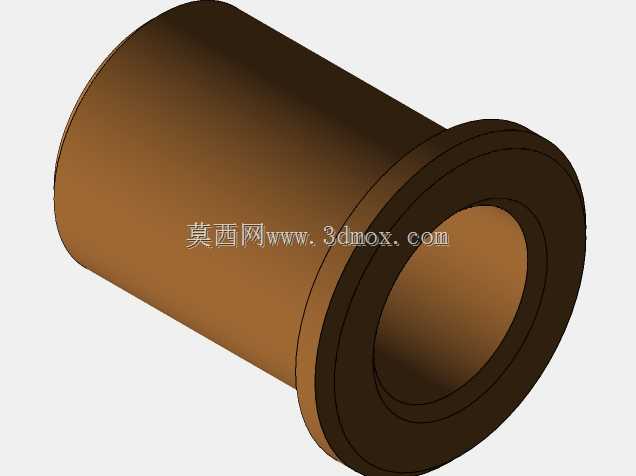

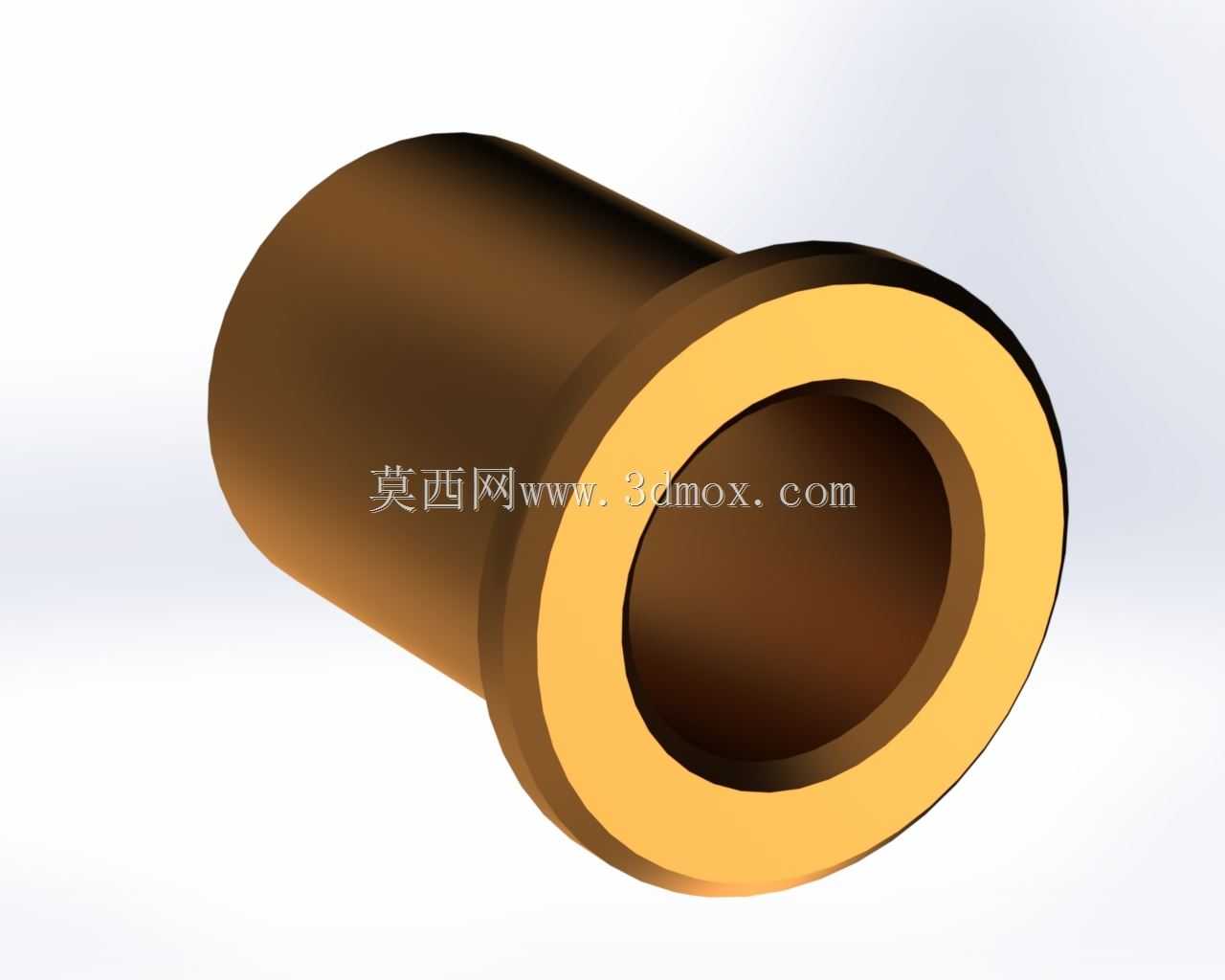

青铜材质带法兰自润滑圆柱衬套结构

　　这类带法兰青铜自润滑衬套，常被应用在低速重载的铰接点位，比如工程机械的连杆铰接处、轻工设备的转轴支撑位、自动化输送线的滚轮安装位，能在缺少定期补脂维护的工况下长期稳定工作，避免轴件与安装基座直接接触产生磨损。从结构设计来看，法兰边的设置是为了承担轴向限位作用，安装时衬套压入基座孔后，法兰端面贴紧基座安装面，不需要额外加装轴向定位挡圈，就能限制衬套在工作过程中出现轴向窜动，尤其适合存在小幅轴向载荷的铰接场景。衬套的直筒段与安装基座孔采用过盈配合，压装时需要保证压入力垂直于安装面，避免衬套出现偏斜导致内孔同轴度超差，内孔与适配轴件采用间隙配合，配合间隙需要根据工作温度、载荷大小做调整，

　　常温工况下间隙控制在轴径的千分之一到千分之一点五即可，若工作环境温度超过八十摄氏度，需要适当放大间隙补偿热膨胀量。材质选用锡青铜作为基体，本身具备优秀的减摩性能，材料内嵌的固体润滑颗粒会在轴件相对转动过程中，逐渐在摩擦表面形成一层均匀的转移膜，避免金属直接接触，即使在间断运行、启停频繁的工况下，也不会出现咬合抱轴的问题。设计时需要注意安装边界尺寸，法兰外径要比直筒段外径大出足够的尺寸，一般单边突出3到5毫米，保证足够的轴向承压面积，避免法兰在轴向载荷作用下出现压溃变形；衬套的直筒段长度要比安装基座的孔长短0.1到0.2毫米，防止压装后衬套端面突出基座面，影响相邻部件的装配。这类衬套不需要额外设计油槽油孔，

　　相比传统铜套能减少润滑维护的工作量，在食品加工设备、纺织机械、农用机械这类不方便频繁加注润滑脂的设备上应用十分广泛，建模时需要重点保证内孔与法兰端面的垂直度，以及直筒段外圆的圆柱度，压装后这些形位公差会直接影响后续轴件的转动灵活性，若公差超差会出现转动卡滞、局部磨损过快的问题。
