连杆式平行夹持机械手爪结构设计

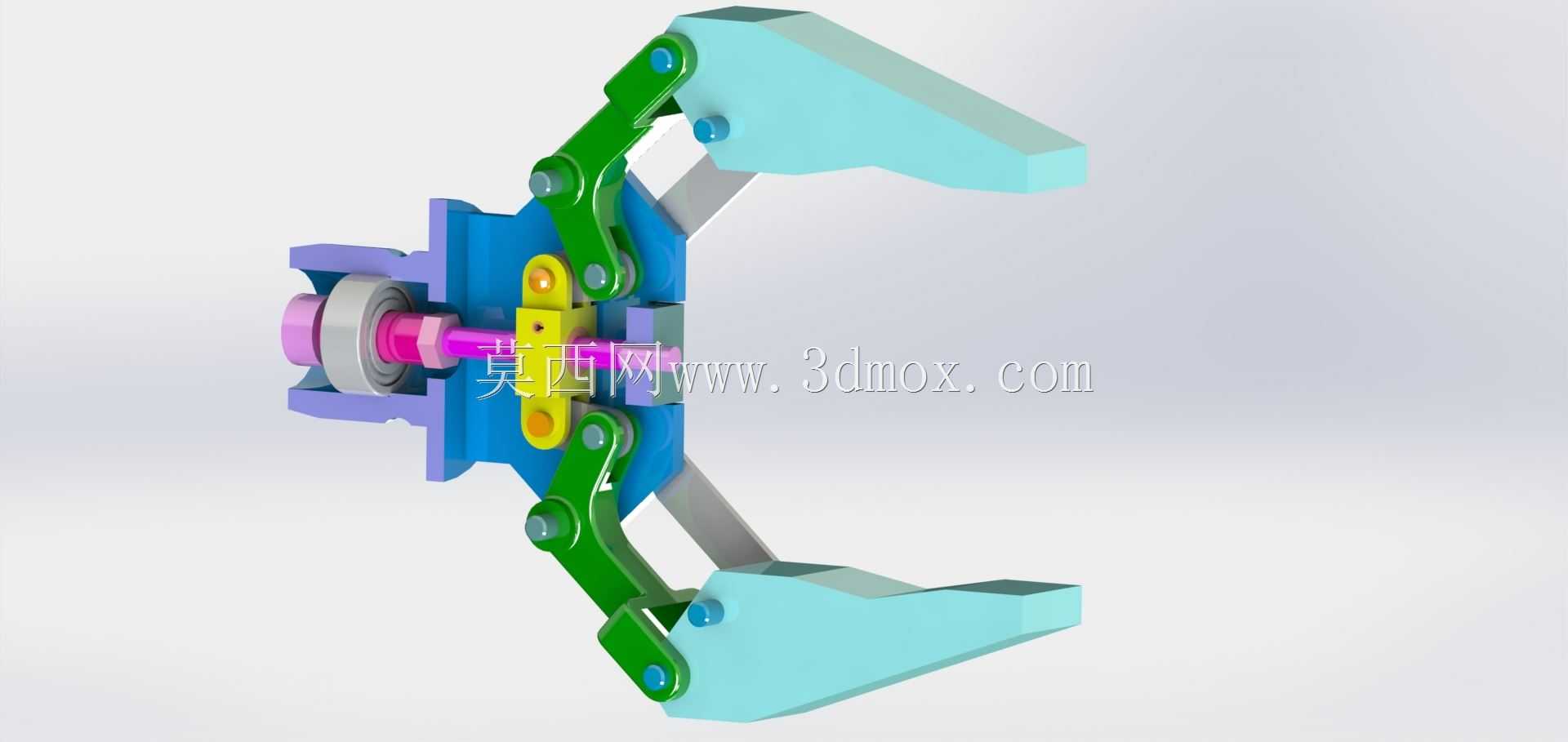

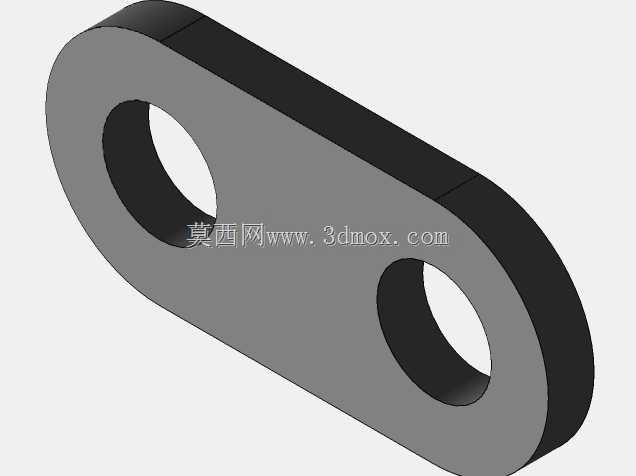

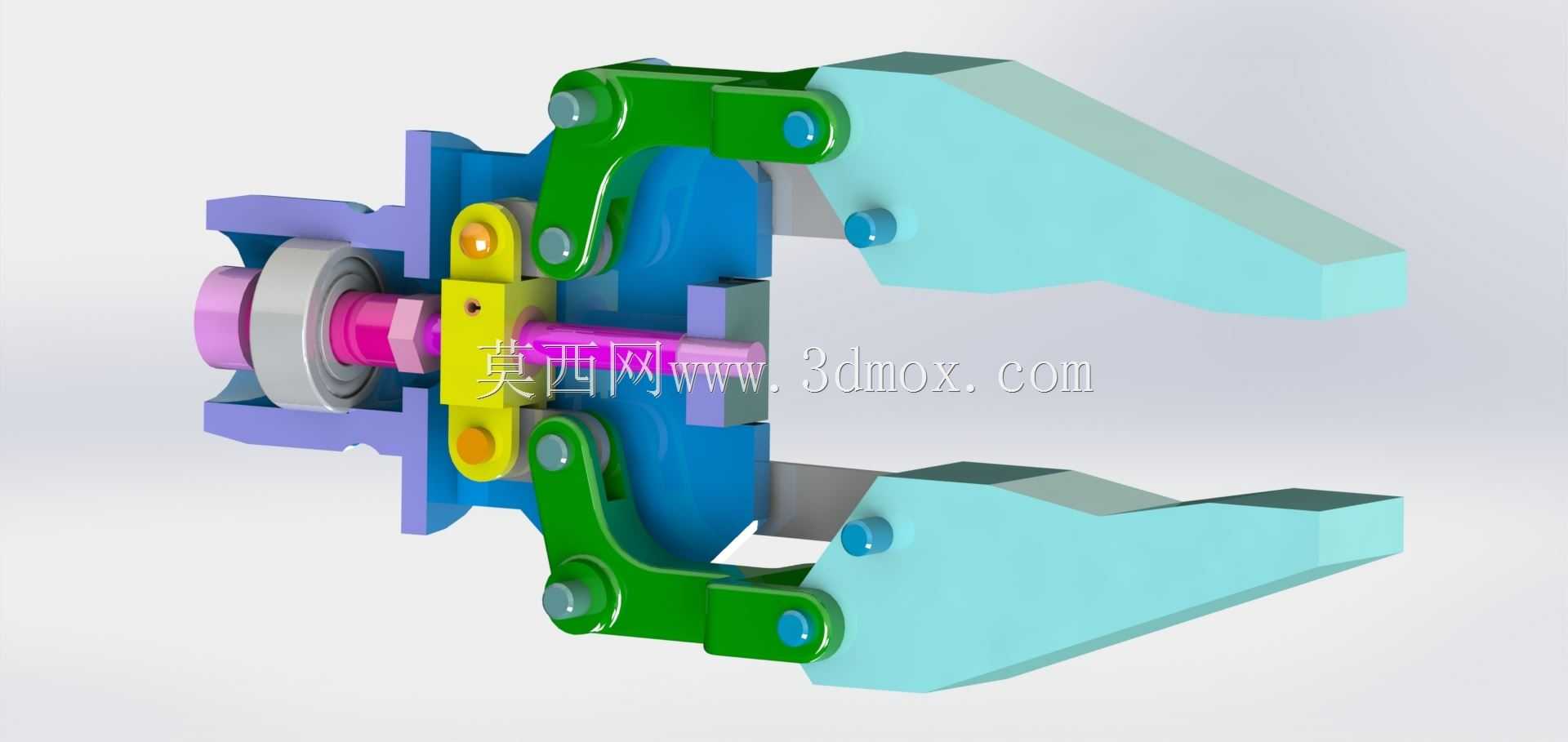

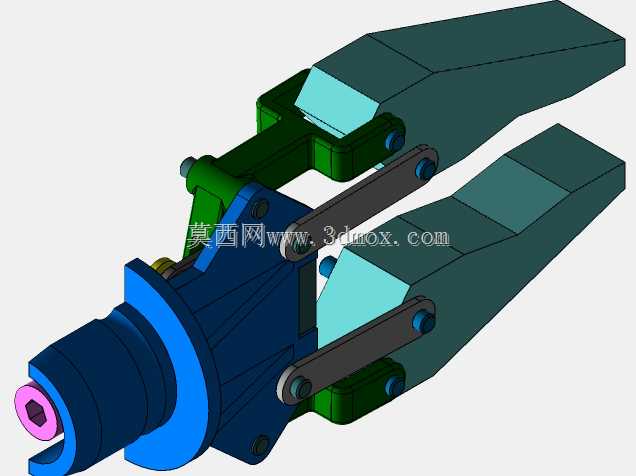

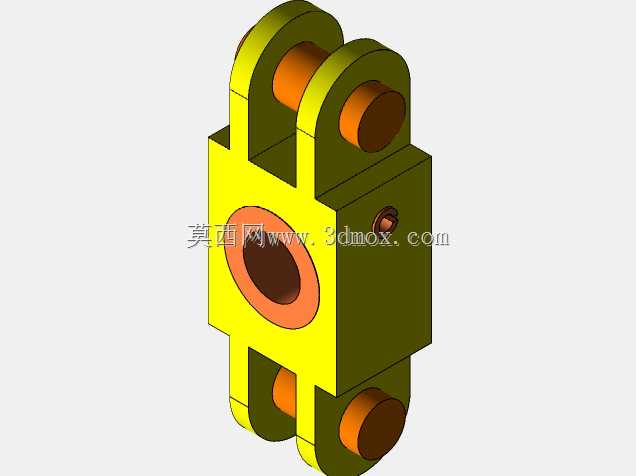

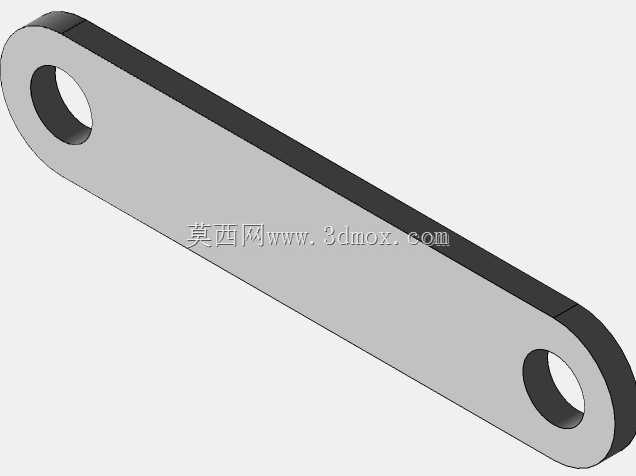

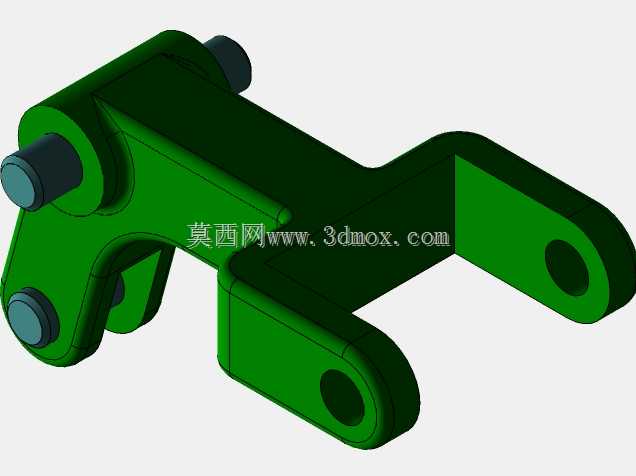

　　该夹持机构为机械臂末端执行部件，主要应用于工业自动化生产线的工件抓取、搬运、上下料工位，可适配分拣流水线、机床上下料单元、装配工作站等场景，针对规则形状的硬质工件完成稳定夹持动作，也可通过更换夹指适配不同外形的被抓取物。整套机构采用对称连杆传动布局，动力输入为中部的轴向推杆，通过推杆的直线往复运动，带动两侧对称布置的多组连杆做平面回转运动，最终驱动前端夹指实现平行开合动作，相比单支点回转夹爪，该结构的夹指在开合全程保持平行姿态，加持接触面与工件表面贴合度更高，不会出现夹指回转导致的点接触、工件翘起偏移问题，加持力分布更均匀，适合加持表面规整的块状、轴类零件。设计阶段优先考虑了传动效率与结构刚性，所有连杆铰接点均采用销轴定位，

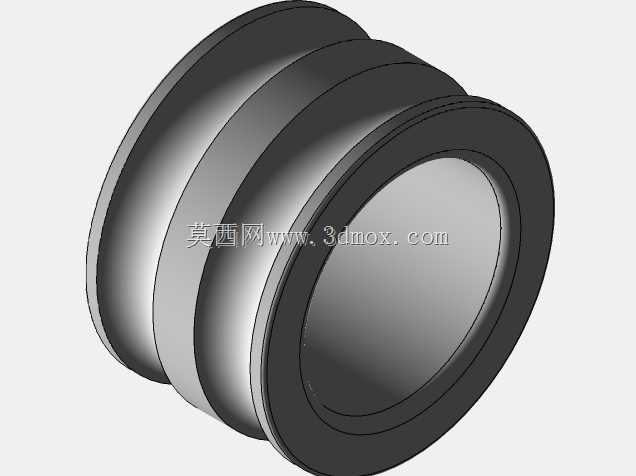

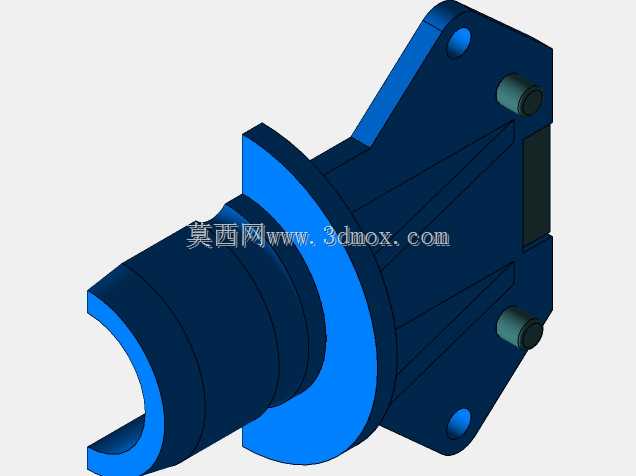

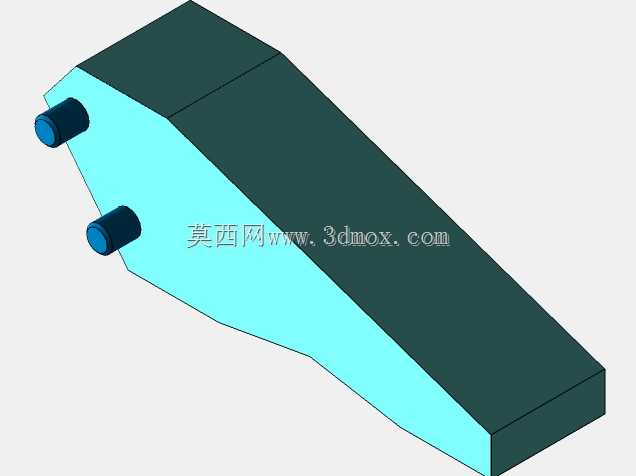

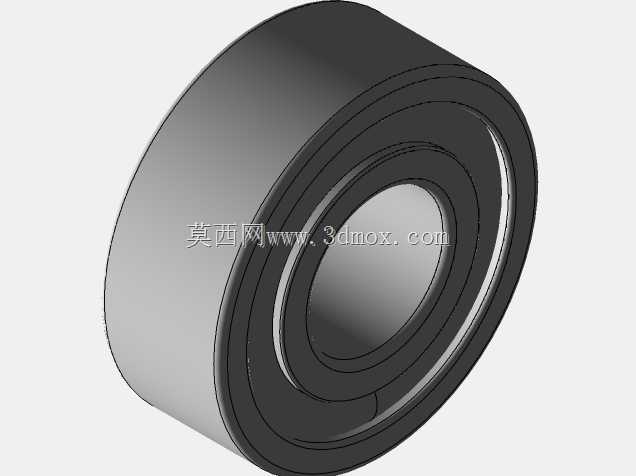

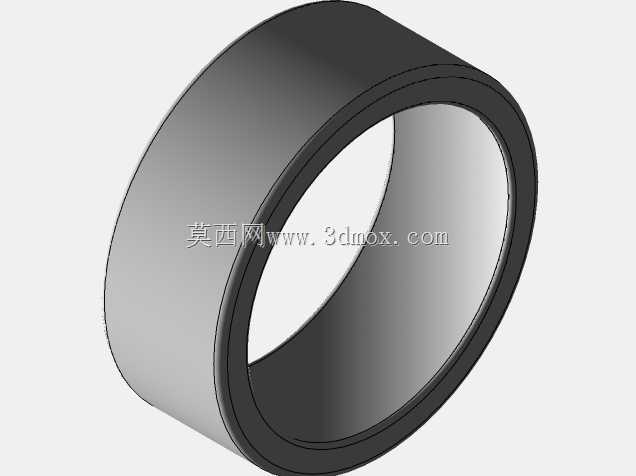

　　铰接位置预留了标准轴承安装位，可根据负载需求加装滑动轴承或滚动轴承，降低铰接处的传动摩擦，减少长期运行的磨损量，延长机构维护周期。夹指与后侧连杆采用分体式连接设计，夹指根部设置定位凸台与安装孔，可根据实际被抓取工件的外形、材质更换不同结构的夹指，比如加持易碎件可更换聚氨酯包胶夹指，加持轴类零件可更换V型槽夹指，无需改动主体传动结构，适配性更强。机构安装边界集中在后端法兰位置，后端设置标准圆形安装法兰，法兰上预留环形均布的安装孔，可直接适配主流工业机器人的末端安装接口，也可通过转接板安装在直线模组、气缸滑台等直线执行部件上，整体径向最大尺寸控制在小规格机器人负载适配范围内，轴向长度紧凑，不会过多占用机械臂的末端作业空间，

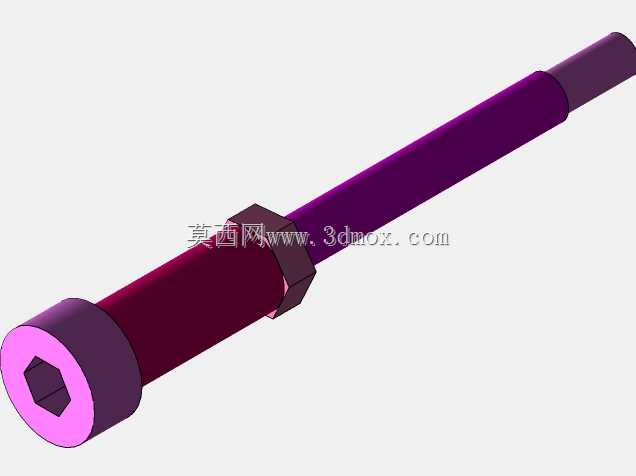

　　不会在狭窄工位内出现结构干涉。传动路径上，推杆的直线动力可由气缸、电动推杆或者伺服电缸提供，动力源安装在机构后侧的连接座内，整体传动链无冗余结构，动力传递直接，开合响应速度快，夹指开合行程可通过推杆的伸出长度调节，加持力可通过动力源的输出力参数匹配调整，可覆盖从轻质小零件到中等负载工件的夹持需求。结构上所有受力部件均采用对称布局，运动过程中两侧连杆受力均衡，不会出现偏载导致的卡滞问题，夹指闭合到位后连杆机构具备一定的自锁特性，在动力源突发断气、断电的情况下，可保持加持状态避免工件掉落，提升作业安全性。
