微型直流齿轮减速动力单元结构设计

项目分类:减速机 发布时间:2022-03-28 ID:588552
  • 微型直流齿轮减速动力单元结构设计
  • 微型直流齿轮减速动力单元结构设计
  • 微型直流齿轮减速动力单元结构设计
  • 微型直流齿轮减速动力单元结构设计
  • 微型直流齿轮减速动力单元结构设计
  • 微型直流齿轮减速动力单元结构设计
  • 微型直流齿轮减速动力单元结构设计

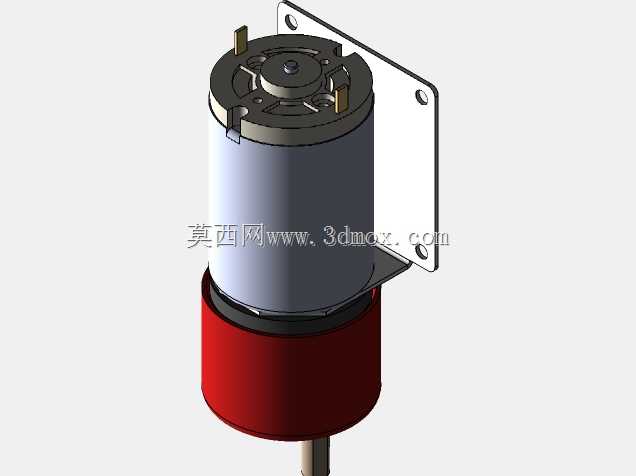

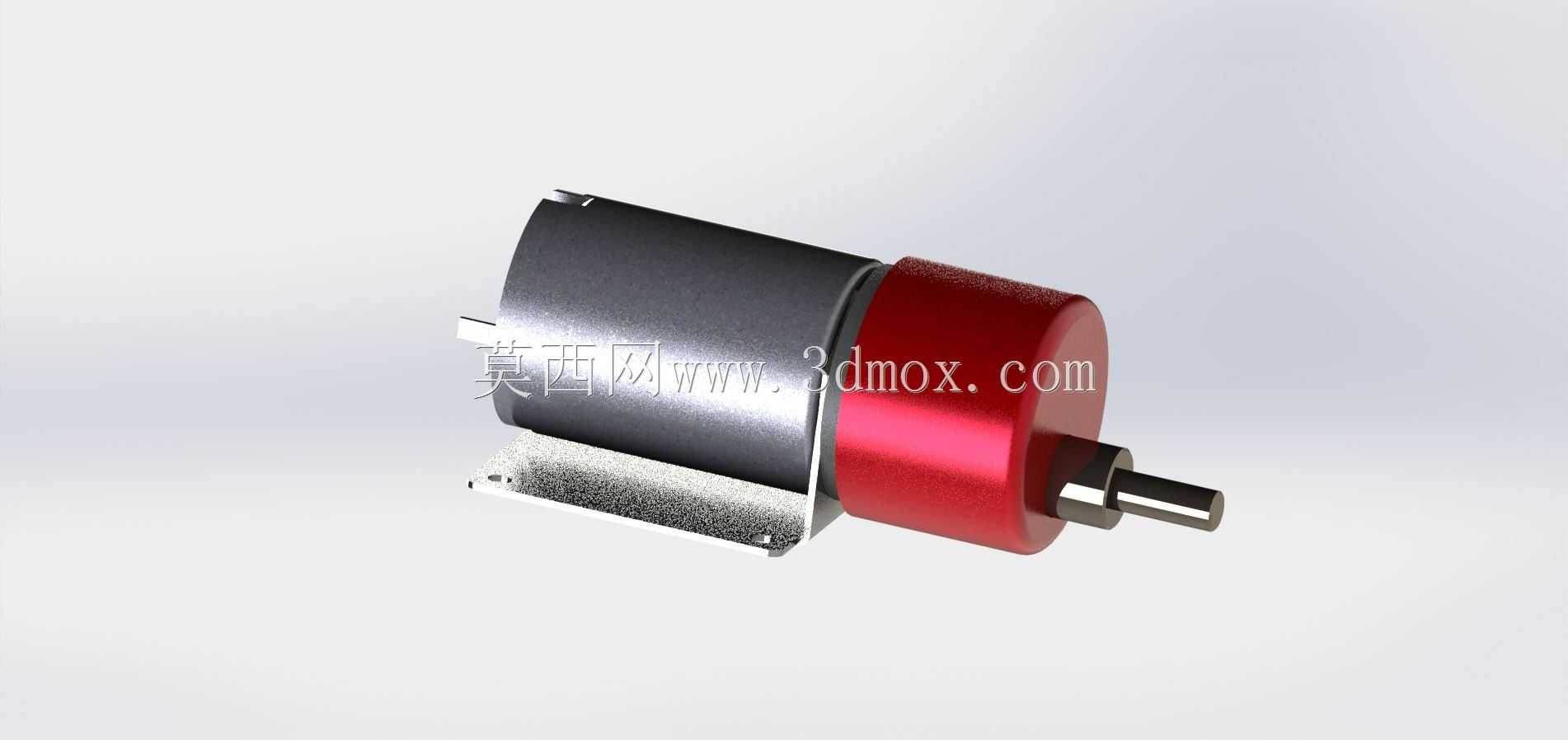

  在小型自动化执行机构的选型场景里,这类带齿轮减速的一体式动力单元往往是紧凑空间下的首选方案,它把原动机的高转速低扭矩输出,通过内置的行星或者平行轴齿轮组做转速折减,最终在输出轴端获得适配负载的低转速大扭矩动力,省去了设计人员单独匹配电机与减速箱的对接工作量。从结构布局来看,整机采用同轴式排布,电机段为圆柱金属壳体,内部容纳定子、转子与换向结构,外壳承担磁轭与散热的双重作用;减速段的红色端盖内部封装多级齿轮传动副,端盖与电机壳体通过止口定位保证同轴度,输出轴从减速端盖中心伸出,轴端做了适配联轴器或者传动轮的装夹平面。底部延伸出的L型安装支架是整机的固定边界,支架上预留两个安装孔,孔位间距与孔径直接决定了设备安装板的开孔尺寸,

  设计时需要保证安装面的平面度,避免支架强制贴合造成壳体变形、内部齿轮啮合卡滞。实际选型过程中,首先要核算负载端的额定扭矩、峰值堵转扭矩与工作转速,反向推导减速比的合理区间,不能单纯靠样本标称的堵转扭矩选值,因为齿轮组在长期冲击负载下会出现齿面疲劳点蚀。这类减速动力单元常见于小型输送线的驱动辊、智能储物柜的电控锁止机构、家用小电器的回转执行端、教学实验台的进给轴,还有自动售货机的出货拨杆机构,不同场景对回程间隙、噪音水平的要求差异很大:比如用于精密分度的工位需要选齿轮侧隙更小的选配版本,而普通民用设备只要满足寿命与噪音限值即可。建模阶段要重点处理几个配合边界:电机轴与首级齿轮的周向固定,通常采用过盈配合加少量厌氧胶,

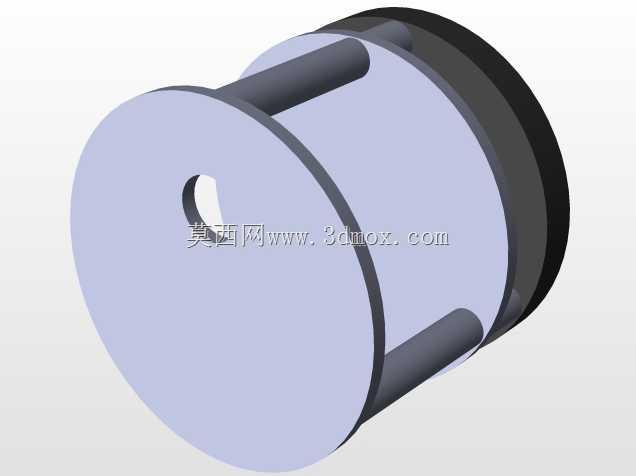

  或者做D型轴切面传递扭矩;末级齿轮与输出轴的连接要考虑输出轴的径向承载,因为不少工况下输出轴会带悬臂负载,轴承的选型跨距要覆盖径向力的作用点,避免轴端挠曲变形造成齿轮偏载。减速端盖与电机壳体的止口配合长度不宜过短,否则整机同轴度靠螺钉拉紧无法保证,运转时会出现齿轮周期性异响。内部齿轮的排布要在有限的圆柱空间内实现减速比分配,首级小齿轮装在电机轴上,后续每一级的大齿轮与下一级小齿轮做成双联齿轮,空套在固定于端盖的销轴上,末级大齿轮通过键连接把动力传递给输出轴,每一级的齿宽都要根据该级传递的扭矩做对应调整,靠近输出端的齿轮承受扭矩更大,齿宽要适当加宽。润滑方式通常采用脂润滑,装配时在齿轮啮合面与轴承位置填充适量润滑脂,

  端盖结合面加密封垫防止润滑脂泄漏,同时阻挡外界粉尘进入啮合腔。输出轴伸出端可以根据防护需求加装油封或者轴套,在多尘、潮湿的工况下提升整机可靠性。电气连接端一般在电机尾部预留接线端子或者引出导线,建模时要留出接线的弯折空间,避免安装后导线被壳体或者设备机架挤压磨损。做整机三维校核的时候,要模拟输出轴承受额定径向负载时的轴挠度,检查齿轮啮合的接触斑点是否落在齿面中部,同时校验安装支架的刚性,在整机自重加负载反作用力的工况下,支架的变形量不能影响齿轮的正常啮合。对于需要频繁正反转的工况,还要关注齿轮侧隙带来的回程空程,若空程量超出设备的定位精度要求,就要调整齿轮副的中心距公差,或者选用消隙齿轮结构。这类一体化单元相比分体式电机加减速机的组合,总长度更短,不需要额外设计连接法兰与联轴器,能有效压缩设备的动力安装空间,对桌面级小型设备、便携类自动化装置的结构布局十分友好。
