钻床配套夹紧虎钳装配结构设计

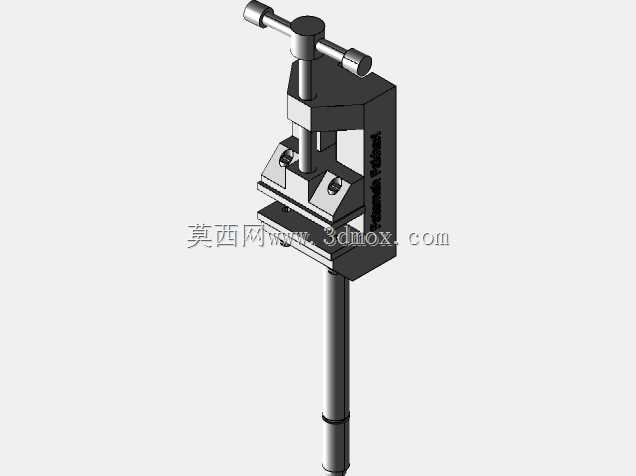

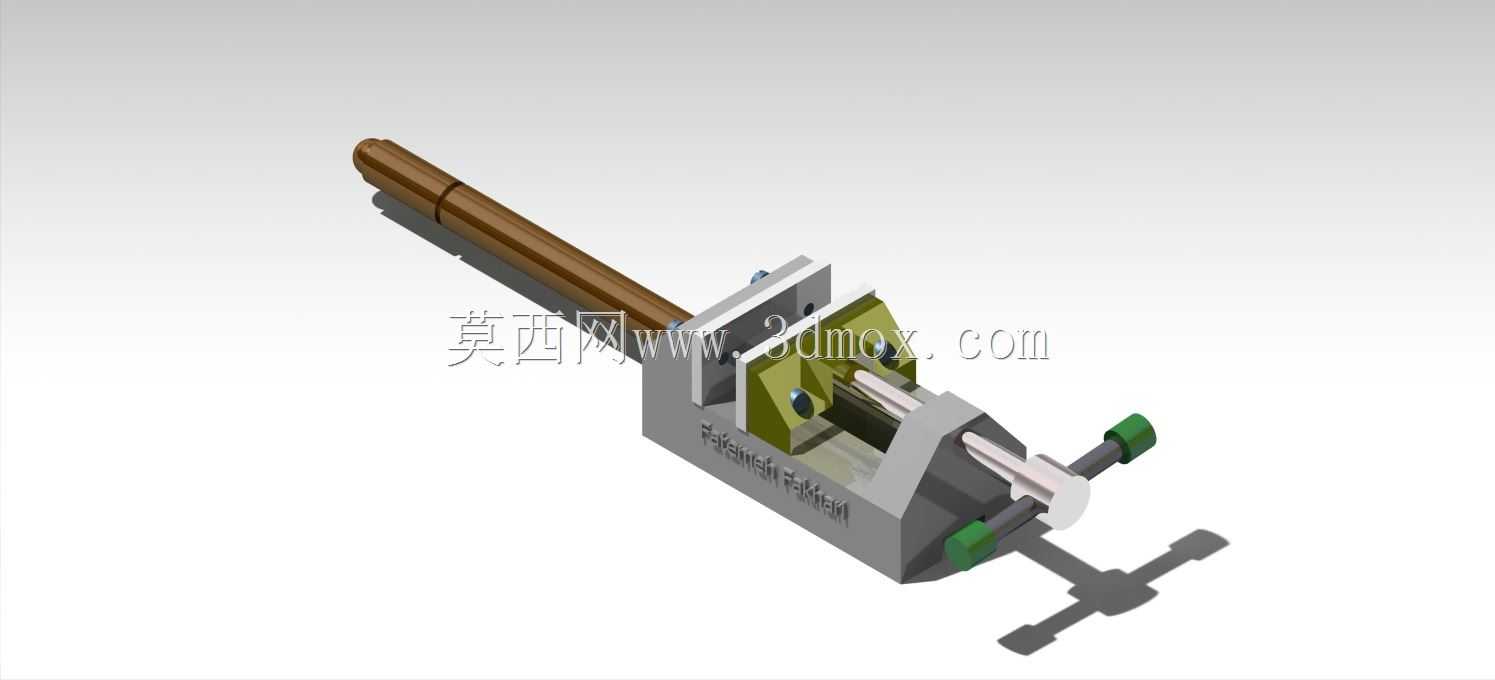

　　在钻削加工场景里，这类虎钳是钻床工位最常用的工件固定辅具，日常承担小型金属、非金属零件钻孔、扩孔、铰孔工序的装夹定位工作，相比手持工件或者压板直接固定的方式，它的装夹效率更高，定位一致性更好，能有效避免钻削过程中工件移位导致的孔位超差、钻头崩损问题，是小批量零件加工、机修工位钻削作业里不可或缺的配套工装。从结构设计逻辑来看，这套虎钳采用丝杠传动的夹紧原理，活动钳身通过梯形丝杠带动沿固定导轨滑动，梯形螺纹的自锁特性可以保证夹紧后不会因为钻削振动出现松脱，不需要额外增加锁紧机构就能维持足够的夹紧力，钳口位置预留了可更换钳口板的安装位，日常使用中如果钳口磨损或者需要装夹异形工件，可以快速更换对应齿形或者仿形结构的钳口板，

　　不需要更换整个钳体，能降低长期使用的维护成本。固定钳身的底座设计了T型槽安装结构，和钻床工作台的T型槽尺寸匹配，安装时可以通过T型螺栓快速调整虎钳在工作台上的位置，找正钳口与钻床主轴的同轴度或者平行度，底座的安装边界充分考虑了常用台式钻床、立式钻床的工作台尺寸，整体安装 footprint 不会超出常规小型钻床的工作台范围，不需要额外加装过渡垫板就能直接固定。操作端的设计兼顾了手动操作的便利性，丝杠末端的摇臂采用可拆卸式结构，大行程调整时可以套上长摇臂快速带动活动钳身移动，接近夹紧位置时换用短摇臂施加更大的夹紧力矩，既提升了装夹调整的效率，也能保证夹紧力足够应对常规钻削的轴向力和扭矩。钳身的导向结构采用一体式导轨设计，

　　活动钳身和固定钳身的导向面经过配磨，滑动间隙控制在合理范围，避免夹紧时出现钳口上翘的问题，保证装夹后工件的基准面和钻床工作台面平行，钻孔的垂直度公差能满足常规机加工的精度要求。在实际应用中，这类虎钳除了配套钻床使用，也可以临时固定在钳工台、铣床工作台面上，承担小型零件的划线、轻铣工序的装夹工作，适用场景覆盖了常规金工车间的多数小型工件装夹需求。设计过程中对钳身的受力做了针对性优化，固定钳身的受力筋布置在钻削轴向力的传递路径上，避免夹紧力和钻削力长期作用导致钳身变形，丝杠的直径选择匹配最大装夹宽度下的夹紧力需求，不会因为夹紧力过大出现丝杠弯曲变形，钳口的最大张开距离覆盖了常规小型零件的装夹尺寸范围，日常加工中常见的方块、轴类、

　　板类零件都能稳定装夹，轴类零件装夹时可以配合V型钳口块使用，保证轴类零件的中心高与钻床主轴中心匹配，不需要额外垫高找正。整体结构没有采用复杂的液压或者气动夹紧结构，纯机械传动的设计可靠性更高，在车间多粉尘、多切削液的环境下不容易出现故障，日常维护只需要定期给丝杠和导轨面涂抹润滑脂，就能保证长期顺畅使用，不会因为密封件老化、气源压力波动这类问题影响装夹稳定性，非常适合加工场景多变、维护条件有限的中小型机加工车间使用。
