液力偶合器传动部件三维结构设计

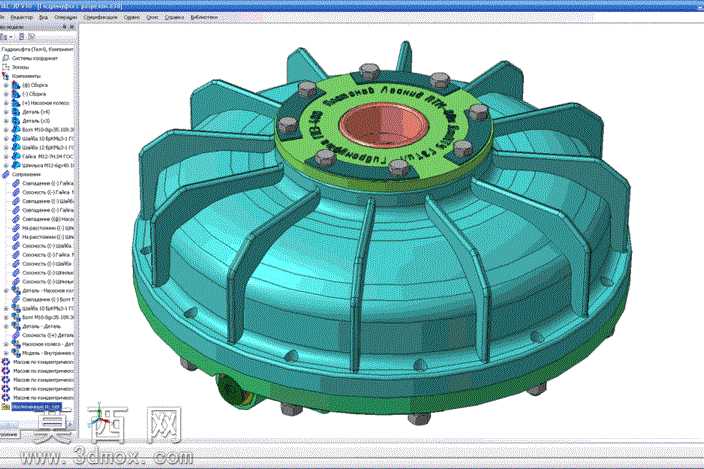

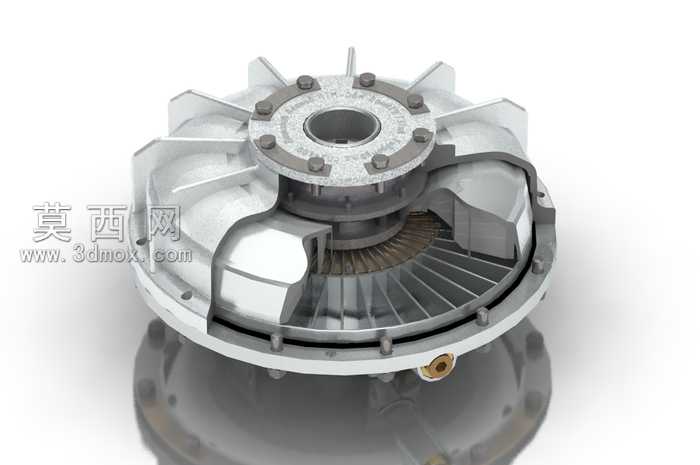

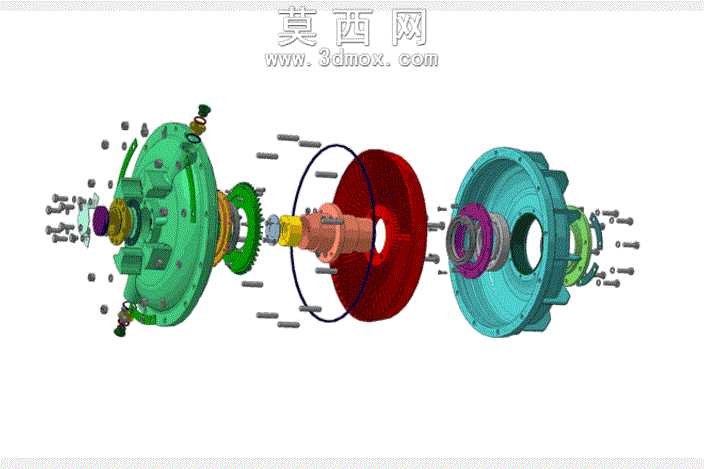

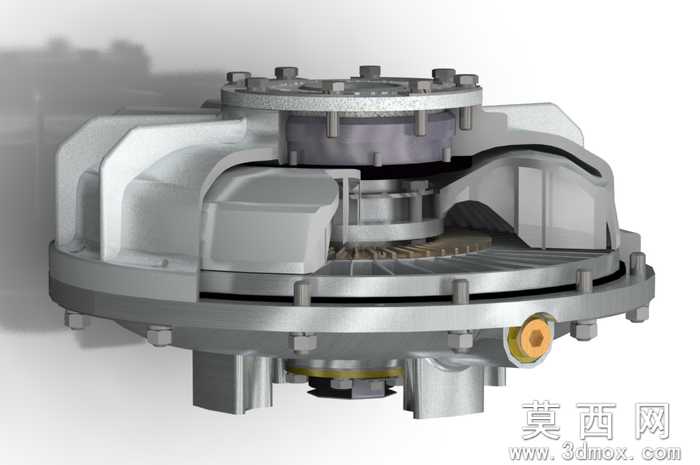

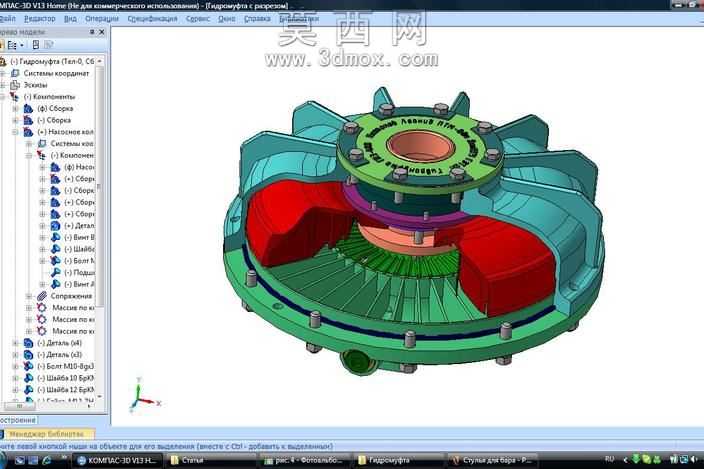

本作品为液力偶合器的三维数字化设计模型，建模过程严格遵循液力传动元件的真实工程结构逻辑，首先通过参数化草图绘制完成泵轮、涡轮两大核心工作轮的叶片型线构建，叶片采用空间扭曲曲面设计，精准还原了液力偶合器内部流道的流体动力学形态，保证工作腔内液体循环流动的路径合理性。建模阶段对各零部件的装配关系进行了严谨定义，输入轴与泵轮的连接法兰、输出轴与涡轮的花键配合、壳体的密封止口、轴承安装位等细节均按照实际工业产品的公差配合要求进行设计，所有螺栓连接位、油塞接口、定位销孔等附属结构都完整还原，无遗漏关键结构特征。材质渲染阶段针对不同部件赋予了符合工业实际的材质属性：泵轮与涡轮的金属壳体采用铸铝哑光金属材质，表面添加细微的铸造纹理提升真实感，连接螺栓采用镀锌亮面金属材质，密封胶圈赋予黑色橡胶材质，输入输出轴段采用调质钢的半亮金属质感，整体渲染采用柔和的工业产品布光方案，通过半剖视角清晰展示内部的叶片排布、工作腔结构以及各部件的装配层级，让观看者能够直观理解液力偶合器依靠液体动能传递动力的工作原理。设计过程中充分考虑了液力偶合器的实际应用场景，对壳体的散热筋结构、轴承的润滑通道等细节也进行了合理还原，整体模型结构完整，比例精准，既可以作为机械设计教学的演示素材，也能够为液力传动产品的结构优化、性能仿真提供基础三维数模参考，模型的各零部件均为独立可编辑的参数化特征，方便后续根据不同功率等级、传动比需求进行参数调整与结构改型。
