带钢球扭转结构的异形螺钉设计

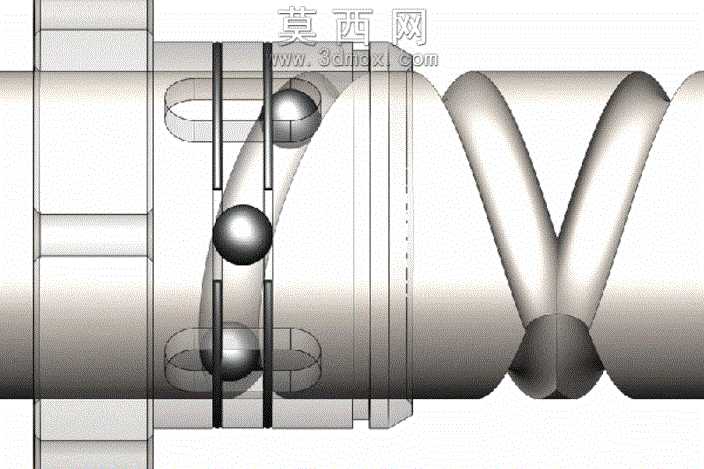

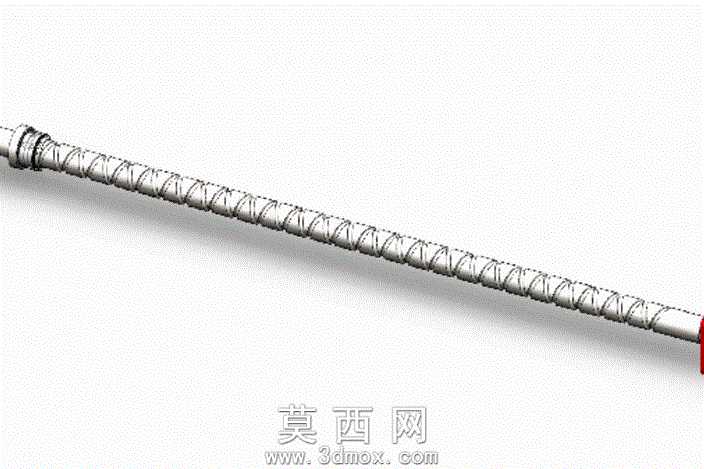

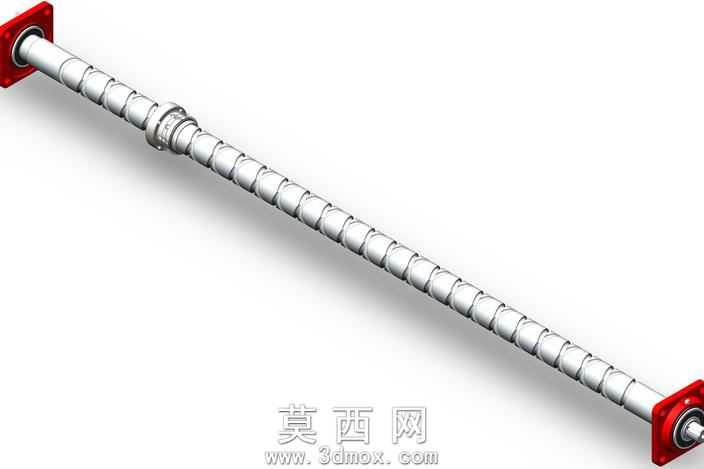

本作品为带内置钢球扭转传动结构的异形螺钉三维建模作品，建模阶段采用参数化设计思路，先以螺旋扫描命令生成螺钉主体的外螺纹特征，螺纹牙型采用标准三角牙型轮廓，通过参数控制螺距、牙型角、大径小径尺寸保证螺纹的通用适配性。针对内置的扭转传动结构，先在螺钉杆部铣削出三段环形定位槽与轴向导向槽，定位槽的尺寸公差按照钢球的公称直径做间隙配合设计，保证钢球可在槽内顺畅滚动同时不会出现径向窜动。建模过程中对钢球与槽体的接触位置做了干涉检查，通过全局干涉验证排除了结构运动过程中的卡滞风险。渲染阶段采用金属材质赋予螺钉主体，调整材质的粗糙度参数模拟不锈钢冷镦成型后的哑光金属质感，钢球部分采用高反射率的镀铬材质，添加环境反射贴图突出钢球的球面高光效果，背景采用浅灰色渐变背景突出主体结构。结构设计上，该螺钉突破传统螺钉仅做紧固连接的功能局限，内置的三颗钢球可在外部套筒的驱动下沿导向槽滑动，配合杆部的螺旋槽实现扭转运动与直线运动的转换，可作为小型反向机构、倒车传动结构的核心执行零件使用。设计时充分考虑了零件的加工工艺性，杆部的槽体结构可通过车铣复合加工一次成型，钢球采用标准件可直接采购装配，无需定制特殊零件，降低了整体的制造成本。建模过程中对所有特征做了参数化关联，修改核心参数即可快速生成不同规格的同系列产品模型，适配不同的安装使用场景，结构的运动行程可通过调整螺旋槽的导程参数实现自定义调整，满足不同传动比的使用需求。
