大口径管道鞍式压力容器支撑支座

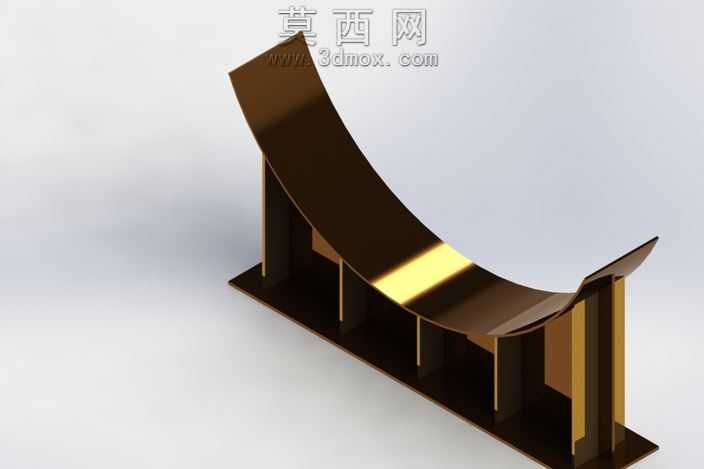

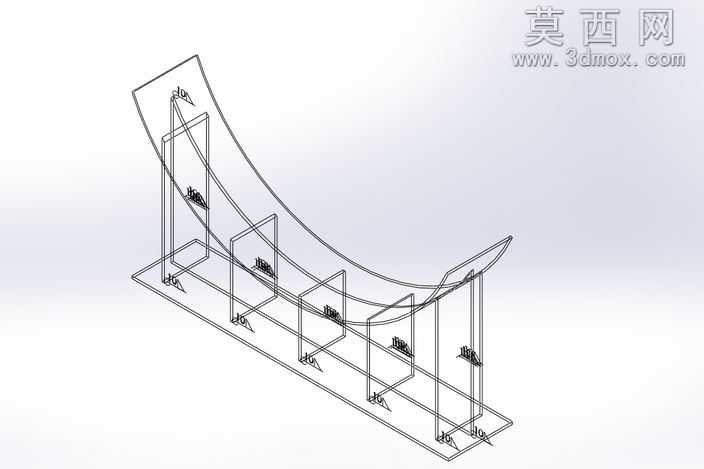

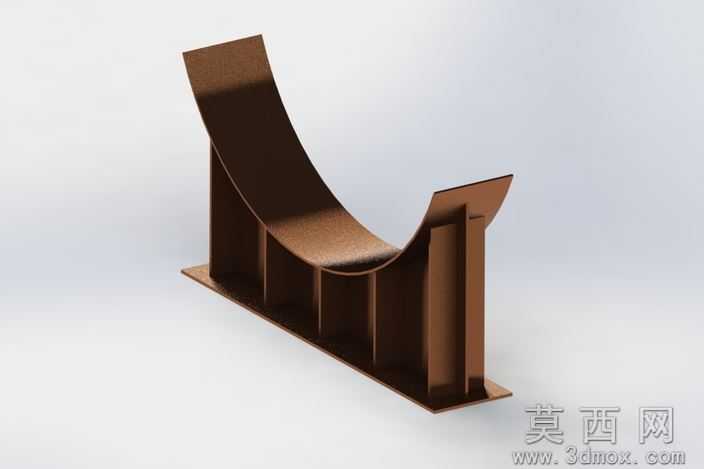

该模型为适配DN18000mm超大口径管道的鞍式压力容器支撑支座，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循压力容器支座的载荷分布规范，对各部分结构的尺寸比例进行精准校准。整体结构由底部安装底板、纵向加强筋板、弧形承托面三大核心部分组成，底部底板预留标准安装孔位，可直接与基础钢架或混凝土基座通过螺栓完成固定，保证支座安装后的整体稳定性。纵向筋板沿弧形承托面的径向均匀排布，每块筋板的厚度与高度均经过受力模拟优化，可均匀分散管道及内部介质传递的竖向载荷，避免局部应力集中导致的结构形变。弧形承托面的曲率与配套管道的外壁曲率完全匹配，接触区域做了平滑过渡处理，可增大与管道外壁的接触面积，降低局部压强，避免管道外壁被局部压损。材质渲染阶段选用工业常用的铸钢质感材质，表面做哑光防锈涂层效果处理，还原工业支座的真实金属质感，同时对筋板与承托面、底板的焊接衔接处做了细节处理，呈现出真实焊接结构的工艺特征。设计过程中充分考虑超大口径管道的热胀冷缩位移余量，承托面的弧长预留了合理的轴向滑动空间，可适配管道运行过程中的微量位移需求，避免温度应力对管道或支座造成损坏。整体结构无冗余设计，在满足承重强度要求的前提下尽可能优化材料用量，兼顾结构可靠性与制造成本控制，可直接用于压力容器管路系统的支撑结构设计参考，也可用于工业管路布局的装配模拟验证。
