小型木工数控雕刻加工设备结构

　　这套木工数控加工结构的设计出发点，是解决小尺寸实木板材、软木饰件、工艺标牌加工中手工开料与雕刻精度不稳定的问题。整机采用龙门式运动布局，横梁沿床身两侧导轨做纵向进给，加工滑座在横梁上完成横向移动，主轴组件沿垂直方向完成进刀与抬刀，三个运动轴的行程边界在建模时已按常见小幅面木料加工需求预留，既能够覆盖常规木牌、文玩底座、小型家具饰片的加工范围，也避免了行程冗余带来的机架刚性浪费。

　　从实际加工场景看，这类设备多用于木工工坊的小批量定制生产、学校木工实训课程以及个人工作室的创意打样。加工对象以松木、桐木、胡桃木等软质木材为主，也可兼容密度板、亚克力等易切削材料。工作时，刀具装夹在主轴下端的夹头内，主轴带动刀具高速旋转，配合三轴联动走刀，可完成平面铣削、轮廓切割、阴刻阳雕、开槽打孔等多种工序。相比手工雕刻，数控走刀能够稳定控制每刀的吃刀深度和走刀速度，批量加工时同一图案的尺寸一致性更好，也能降低长时间重复雕刻带来的人工疲劳。

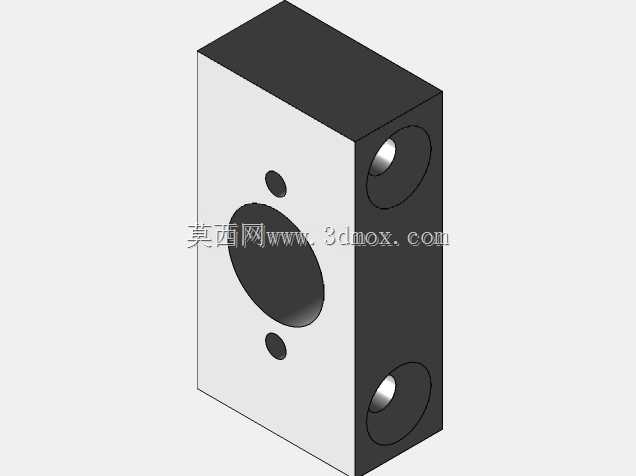

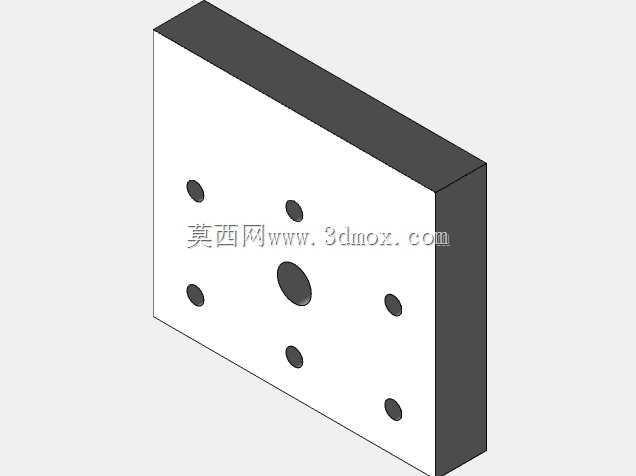

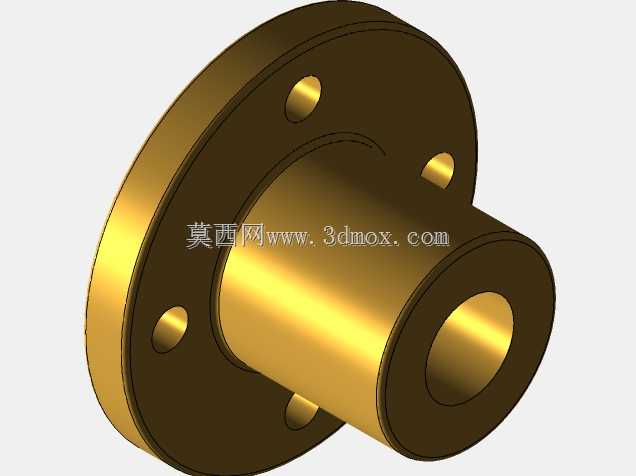

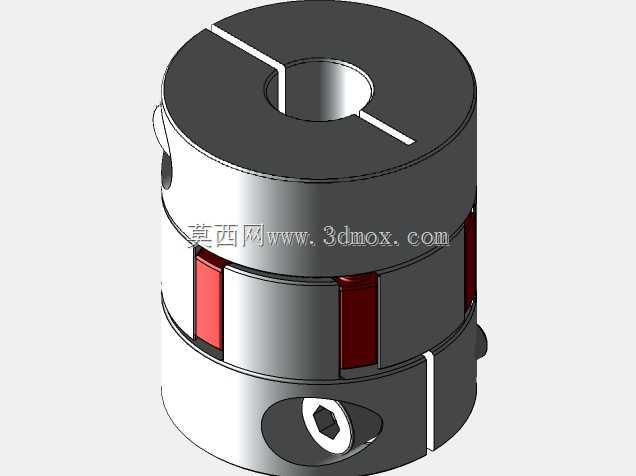

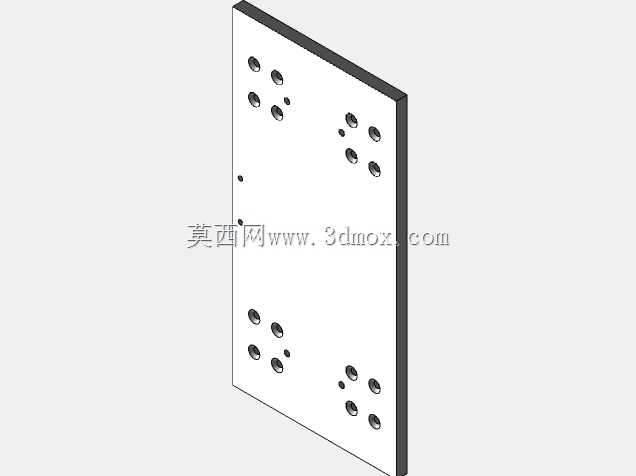

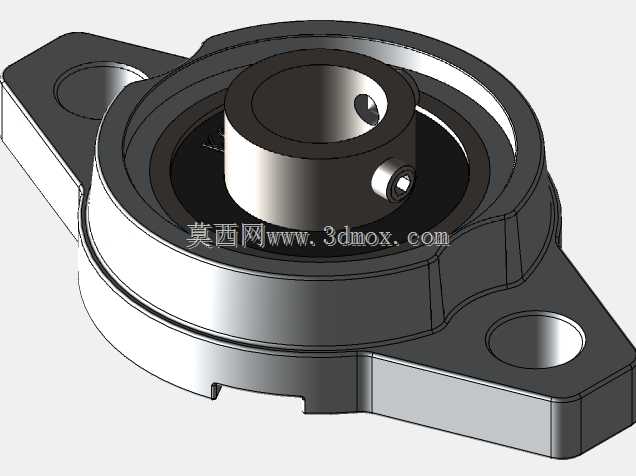

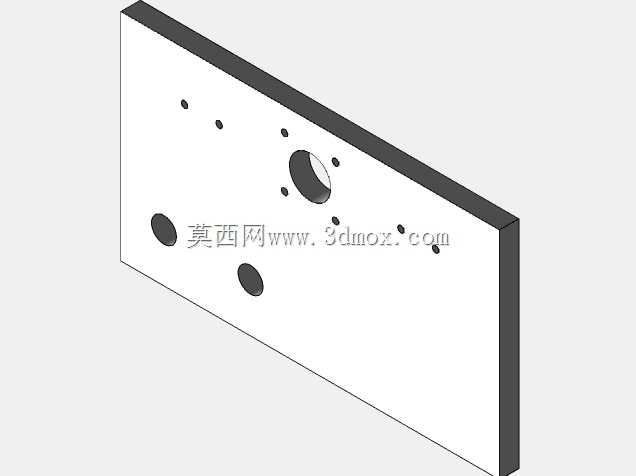

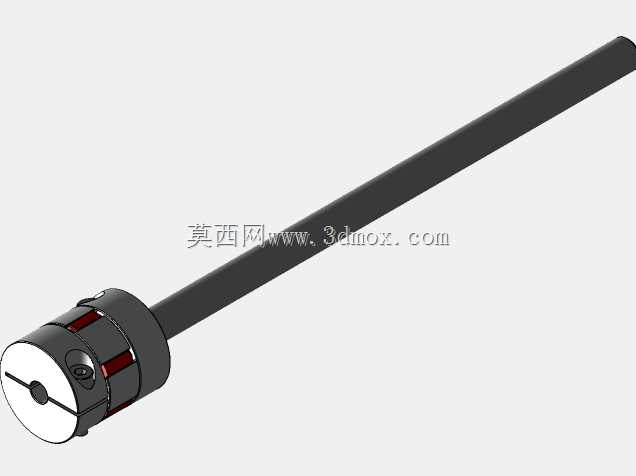

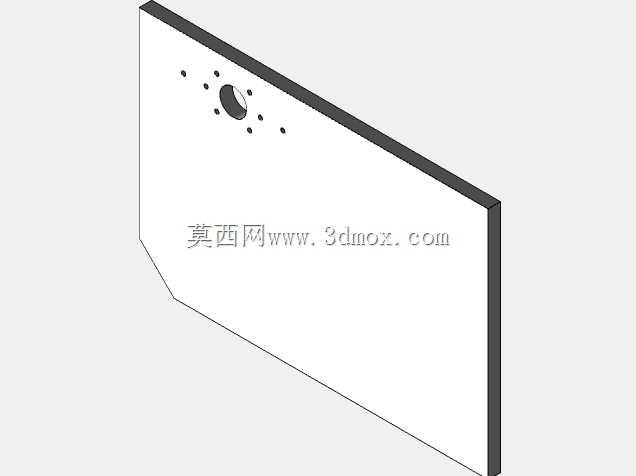

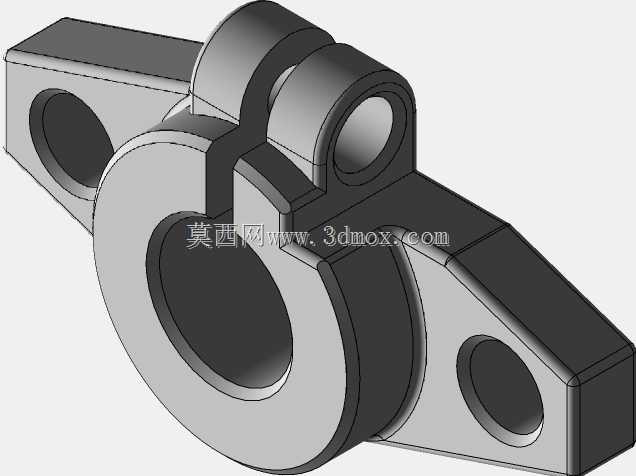

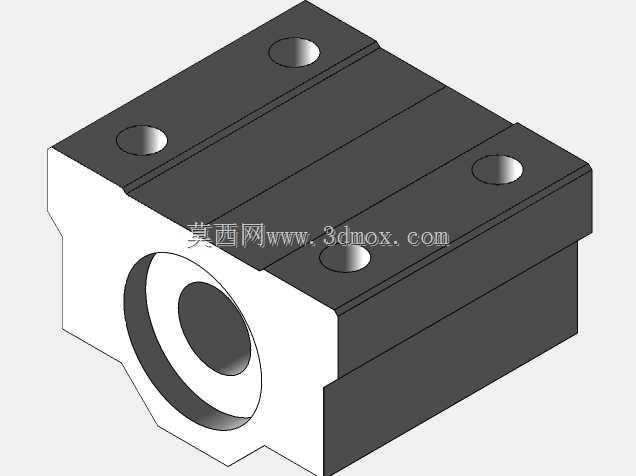

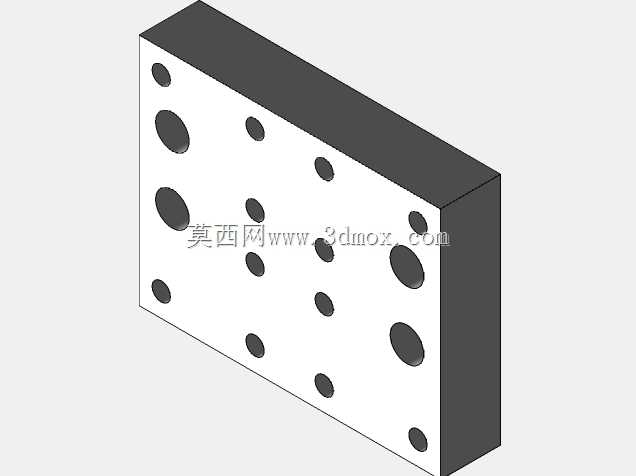

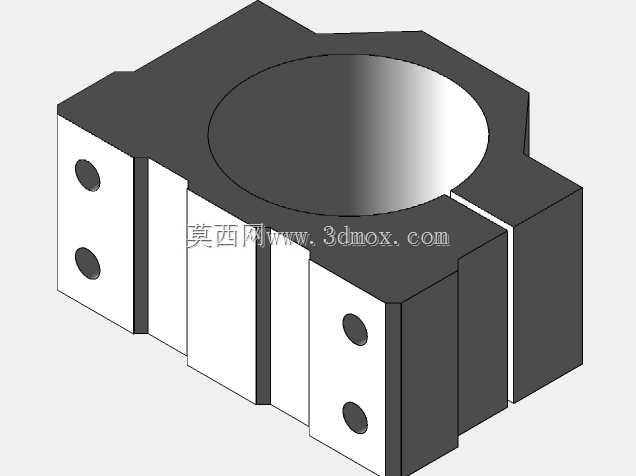

　　结构设计上，床身部分采用框式支撑思路，底部横梁与两侧立板形成封闭受力回路，用来抵抗切削时产生的振动。导轨安装面在建模时预留了加工余量和定位基准，实际生产中需要通过铣削保证直线度和平行度，否则运动过程中会出现卡顿或加工面波纹。主轴安装板与横向滑座之间设置了可调节的压紧结构，长期使用后出现间隙时可以通过调整压条来恢复运动精度。传动部分没有在外观模型中完全展示细节，但从整体布局判断，三个轴均可采用丝杠或同步带传动：丝杠方案适合追求切削力和定位精度的场景，同步带方案则更适合高速轻雕刻工况，设计人员可根据目标成本和加工要求灵活替换。

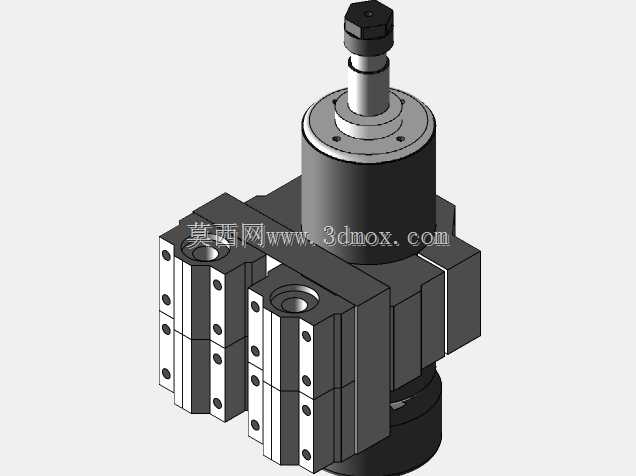

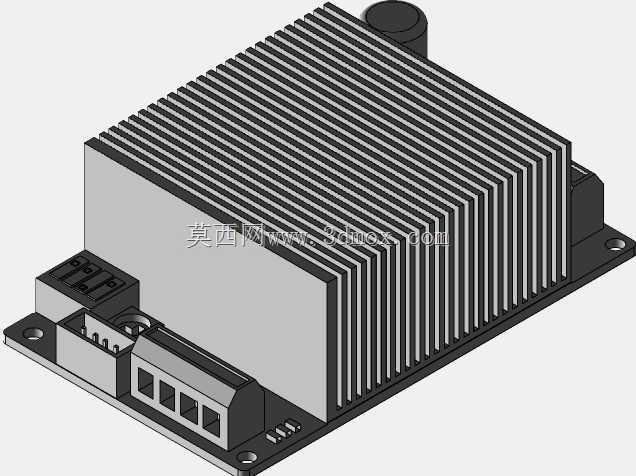

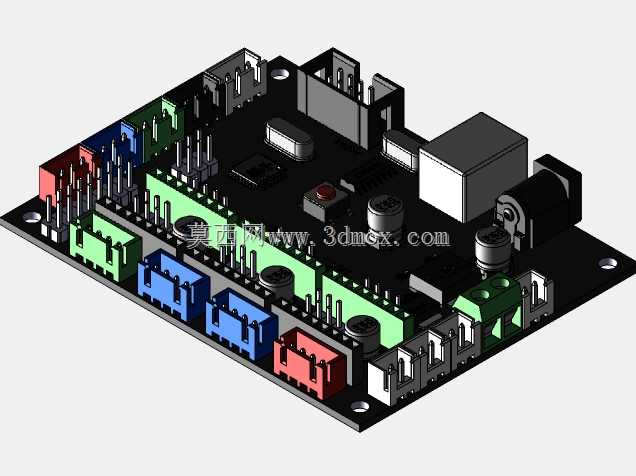

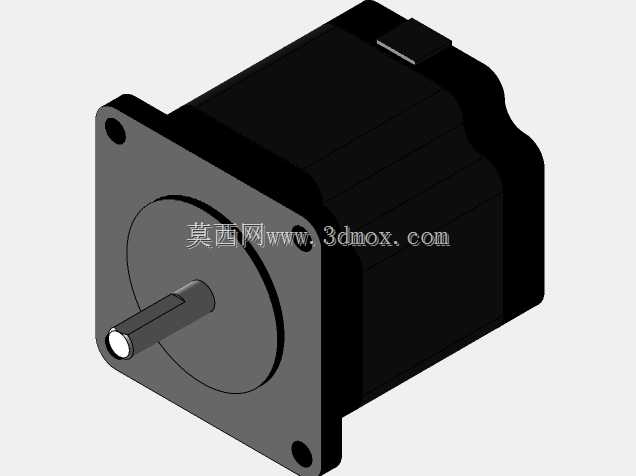

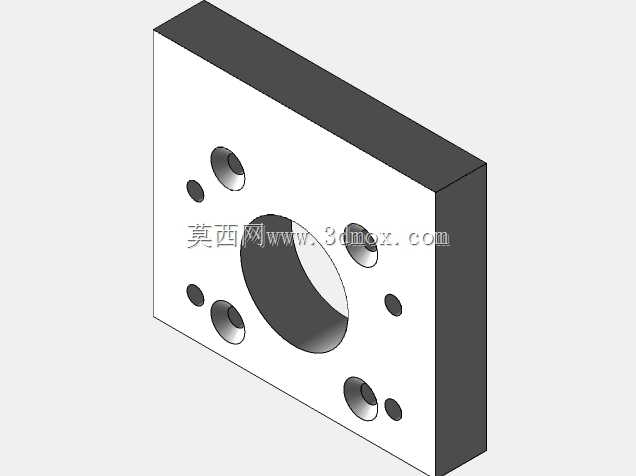

　　外形与安装边界方面，整机占地尺寸控制在小型设备范围内，底部支撑脚的位置经过排布，能够稳定放置在普通工作台或钢结构支架上，不需要额外做大型设备基础。床身台面预留了夹具安装槽，实际使用时可配合压板、真空吸附夹具或简易靠山固定木料。主轴部分的外伸长度和垂直行程经过匹配，既保证刀具能够到达台面加工位置，又避免悬伸过长造成刚性下降。电气元件的安装空间在床身侧面和横梁端部均有预留，方便布置步进电机、限位开关和拖链，走线时可沿机架内侧固定，减少木屑进入运动部件的概率。

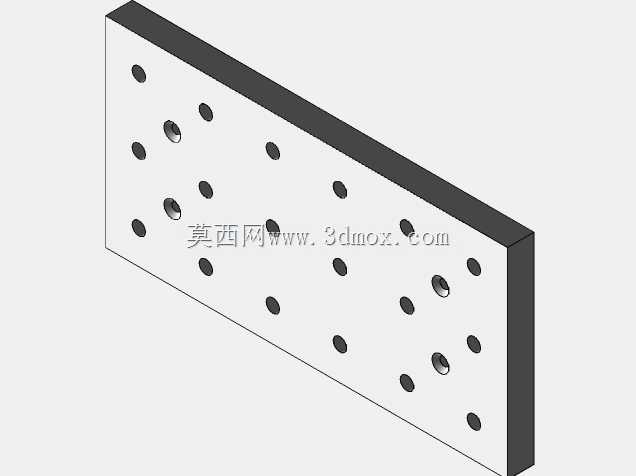

　　在细节处理上，机架顶部的等距安装位可用于固定导轨、齿条或行程挡块，建模时这些特征保持了统一的间距和孔位规格，便于后续出工程图时直接调用标准件。刀具区域的安全空间在设计中已经考虑，主轴上下运动和横梁移动时不会与床身、夹具发生干涉。对于结构设计人员来说，这套模型的价值在于提供了一个完整的小型木工机床布局参考：从龙门跨距、主轴安装方式到台面装夹位置，都可以直接作为同类设备改型设计的基础，再根据加工材料、目标精度和成本要求对梁体截面、导轨规格和传动部件进行强化或简化，从而缩短整机开发周期。
