卡内特压实机结构设计方案展示

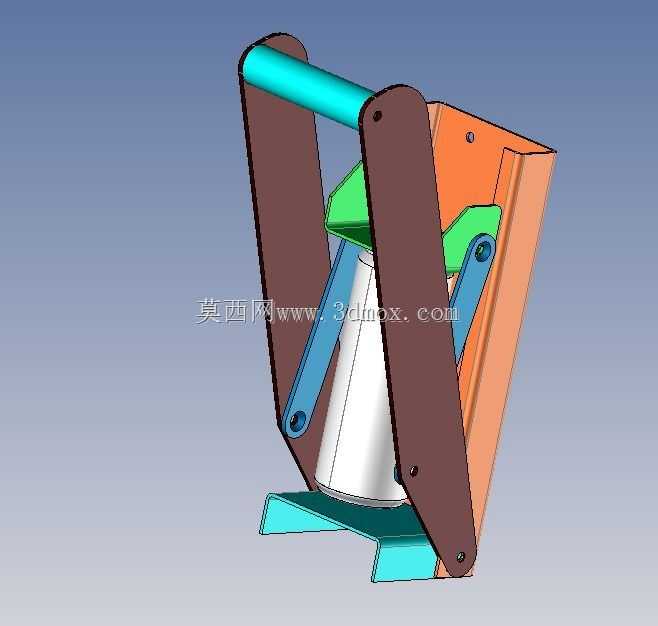

　　该款压实设备的结构设计，核心围绕小载荷手动压实作业的实际工况展开，整体采用双侧板支撑的立式布局，将执行压头、动力输入、导向限位三大模块整合在紧凑的框架内，适配实验室小试样制备、小型工件压装、软性物料压实这类作业空间有限、压实力度要求可控的场景。从结构组成来看，两侧立式支撑板作为整个设备的承载基体，承担压实作业产生的全部倾覆力矩与轴向反力，板件上预留的铰接孔位分别对应手柄连杆、压头导向座、底部承托台的安装位置，所有铰接点均采用同轴度设计，避免连杆传动过程中出现卡滞、偏磨问题。顶部的握持手柄采用圆管型材制作，符合人工握持施力的人体工学尺寸，操作人员向下扳动手柄时，通过两组对称布置的连杆组件将手动力矩放大，转化为压头竖直向下的压实行程，

　　连杆的铰接点位经过力臂比优化，在人手常规施力范围内即可输出满足作业要求的压实力，同时避免力臂过长导致设备整体尺寸冗余。设备中部的执行压头与导向座配合，保证压实行程全程的直线度，不会出现压头偏斜导致的压实面密度不均、工件压伤问题；底部的承托工作台直接固定在两侧支撑板之间，台面与压头工作面保持平行，为待压实物件提供稳定的支撑基准，工作台边缘预留的定位槽可适配不同规格的试样模具、小型工件的定位需求，无需额外制作适配工装即可完成常规压实作业。从安装边界来看，该设备整体占地尺寸远小于常规电动压力机，可直接放置在标准实验工作台、车间装配工位台面上使用，底部无需额外打膨胀螺栓固定，依靠自身结构重量即可抵消常规压实作业的反冲力；

　　设备的竖向高度适配成年人站立操作的施力高度，操作人员无需弯腰或抬手即可完成手柄扳动、工件取放的全流程操作。设计过程中针对不同工况做了对应的结构考量：双侧板的厚度选型兼顾结构刚性与整体重量，在满足满载压实工况下支撑板变形量控制要求的前提下，尽可能降低设备整体重量，方便小范围内的搬运移位；连杆铰接处的销轴采用可拆卸设计，后期出现磨损时可单独更换销轴，无需更换整个板件或连杆组件，降低维护成本；压头与活塞杆的连接采用快拆结构，可根据不同的压实作业需求更换对应形状、尺寸的压头，适配平面压实、局部压装、异形试样压实等不同作业要求。在实际应用中，这类手动压实设备无需外接电源、气源，不存在管线布置限制，既可以在固定的实验工位、装配工位长期使用，

　　也可以转移到野外作业现场、临时检测点位完成压实作业，相比电动、气动压实设备具备更强的场景适配性。结构建模过程中，所有运动部件均做了干涉检查，模拟手柄全行程扳动过程中连杆、压头、侧板之间的间隙，保证实际装配后各运动部件之间预留合理的活动间隙，既不会因间隙过大导致压头晃动，也不会因间隙过小出现运动卡滞；同时针对受力较大的铰接点位、支撑板受力截面做了应力校核，保证在额定压实载荷下各部件的应力均处于材料许用范围内，长期使用不会出现结构变形、铰接点开裂等问题。设备的外壳护板仅做安全防护与外观规整使用，不承担主要载荷，护板上预留的观察口可直接观察内部压头的行程位置，方便操作人员判断压实进度，护板采用快拆螺丝固定，需要对内部连杆、销轴做维护时可快速拆卸，无需拆解整个设备的主体结构。
