自行车电机安装定位工装夹具设计

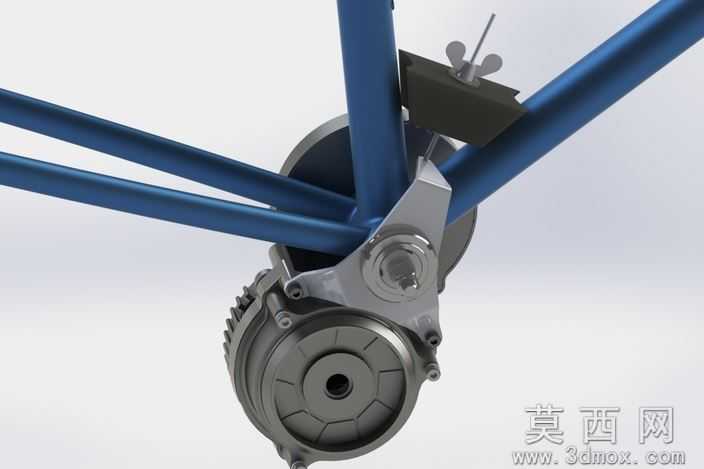

本作品为自行车电机安装定位专用工装夹具的三维设计方案，整体建模过程围绕自行车车架与驱动电机的装配适配需求展开，在三维建模阶段首先完成了自行车后三角车架、轮毂电机的基础特征测绘与参数化建模，确保基准尺寸完全匹配实际装配公差要求。夹具主体结构采用分体式组合设计，夹持端设置与车架圆管弧度完全贴合的弧形定位面，避免装夹过程中对车架管材造成挤压变形，同时在与电机壳体接触的位置设置柔性避让槽，预留电机外壳散热筋的装配空间，防止装夹时刮伤电机表面涂层。建模过程中对夹具的活动锁紧结构做了运动仿真验证，翼型锁紧旋钮的螺纹行程经过精确计算，单次旋转即可完成夹具的锁紧与松脱操作，无需额外辅助工具即可实现单人快速装夹作业。材质渲染阶段，夹具的金属主体部分赋予哑光铝合金材质，模拟实际生产中6061铝合金阳极氧化后的表面质感，锁紧旋钮采用工程塑料材质，车架部分还原金属管材的蓝色烤漆效果，电机外壳做深灰色哑光金属处理，各部件材质区分清晰，能够直观呈现装配后的实际视觉效果。结构设计上充分考虑了工装的通用性，夹持臂的开合范围覆盖常见自行车后叉管材直径规格，定位基准面与电机安装孔位的同轴度公差控制在0.02mm以内，能够保证电机安装后与车架的相对位置精度，避免后续装配出现传动偏斜、链条错位等问题。设计思路围绕轻量化与实用性平衡展开，在保证夹具结构强度满足装夹受力要求的前提下，对非受力部位做了镂空减重处理，整体重量控制在合理范围内，方便现场作业人员携带与操作，同时夹具的所有棱角位置都做了倒圆角处理，消除操作过程中的安全隐患。
