Parker无刷伺服电机NX3系列结构设计

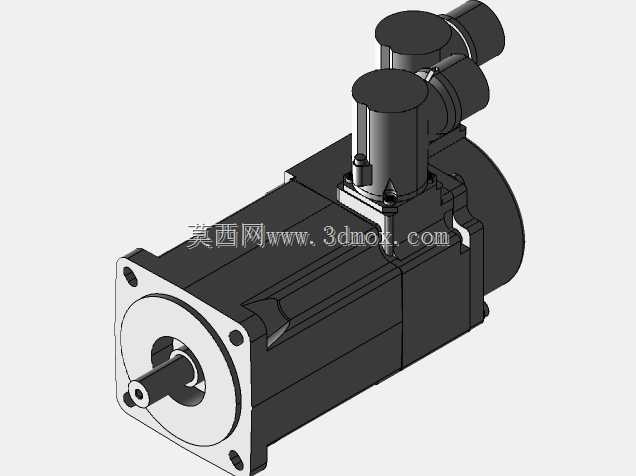

　　在自动化产线的精密运动控制场景中，这类低压无刷伺服电机常作为核心执行元件，承担高精度位置、转速与转矩输出任务，适配230V供电工况下的各类中小型自动化设备，比如电子组装工位的进给轴、包装设备的牵引辊驱动、检测设备的精密位移平台，都能见到同规格伺服电机的应用身影。从结构设计来看，这款NX3系列伺服电机采用方形法兰安装端面，法兰端预留的四个安装孔位遵循通用伺服安装尺寸规范，可直接适配市面多数标准安装支座、减速机输入接口，无需额外做转接板设计，能大幅缩短设备改型的设计周期。输出轴采用带键槽的圆柱轴结构，轴端预留的中心孔可用于安装编码器反馈附件或者外接制动模块，轴伸长度经过匹配计算，既保证与负载联轴器的配合长度足够传递额定转矩，

　　又不会因为轴伸过长带来额外的径向跳动误差。电机本体采用分段式壳体设计，后端的接线模块采用侧出式双接插件布局，分别对应动力供电与编码器信号传输，接插件的防护结构可避免车间环境内的切削液、粉尘侵入接线端，同时侧出的接线方向能缩小电机轴向安装占用空间，在设备内部布局走线时更灵活，不会因为线缆弯折半径问题干涉周边其他部件。从功能特性上，无刷结构省去了碳刷磨损的维护需求，内置的高分辨率编码器可实现微米级的位置反馈精度，低速运行时转矩脉动小，高速段转速输出平稳，可满足频繁启停、正反转切换的工况需求。设计过程中，壳体表面的散热筋结构经过热仿真优化，在额定负载连续运行时，壳体温升控制在绝缘等级允许范围内，

　　无需额外加装散热风扇即可满足多数工况的散热需求，同时也降低了风扇带来的振动与噪音问题。安装边界方面，电机本体的径向尺寸经过紧凑化设计，方形法兰的对角线尺寸控制在适配400W级伺服的通用规格范围内，机身长度根据额定转矩参数做了匹配，在安装空间狭窄的多轴排布设备中，相邻电机之间不会出现壳体干涉的问题，后端的接插件外轮廓也做了倒角处理，避免走线时刮伤线缆绝缘层。在做设备选型匹配时，可根据负载的转动惯量、所需额定转速、峰值转矩需求，直接对应系列参数表选型，三维模型的安装面、轴伸、接插件位置都与实物1:1还原，在做设备整体装配干涉检查时，可直接导入装配体验证安装空间是否充足，提前排查走线、部件干涉的问题，减少实际装配时的返工量。
